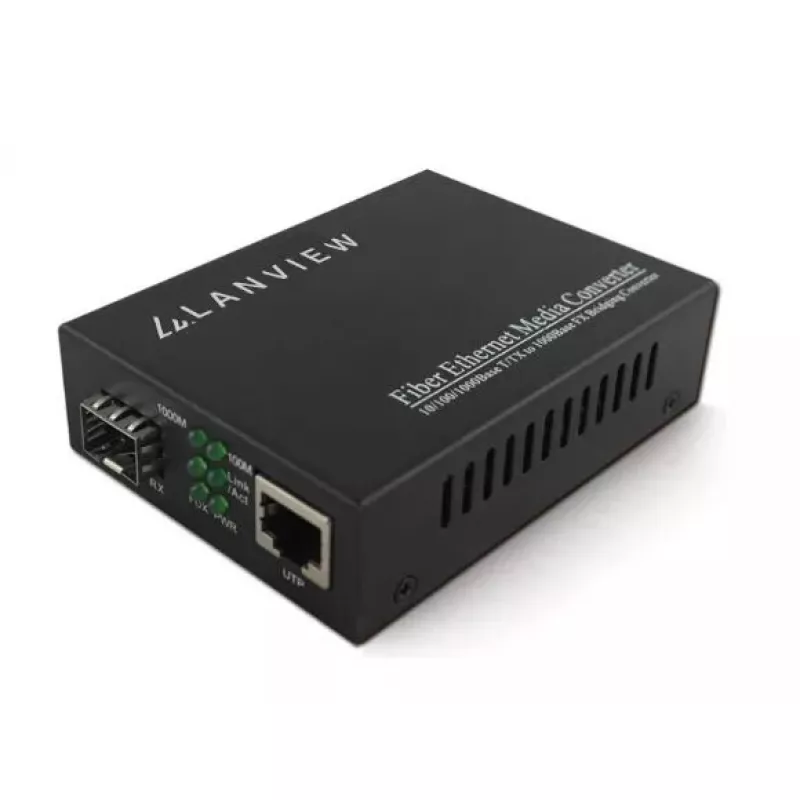

Lanview LVN-MED-SFP-1000BASE-X tīkla mediju pārveidotājs

Lanview LVN-MED-SFP-1000BASE-X raiduztvērējs pārveido 1000BASE-SX/LX/LH/EX/ZX optiskos signālus 10/100/1000Base-T vara signālos un otrādi. Tas atbalsta pārraidi caur LC tipa optiskajiem savienotājiem un ir saderīgs ar 850 nm daudzmodu, 1310 nm vienmoda un WDM optikas tipiem, nodrošinot saites attālumus līdz 0,55 km daudzmodu un līdz 100 km vienmoda saitēm. Ierīce ir pieejama kā atsevišķa 1000M Ethernet iekārta vai kā moduļa karte, lai atvieglotu integrāciju tīkla aprīkojumā.

Priekšrocības

Mediju pārveidotājs piedāvā vienkāršu mediju pārveidošanu starp optiku un varu gigabitu ātrumos bez sarežģītas konfigurēšanas. Tā atbalsts vairākiem 1000BASE-X variantiem un LC savienotājiem nodrošina plašu saderību ar esošo optisko infrastruktūru. Pieejamība gan atsevišķā, gan moduļa formātā sniedz izvietošanas elastību punkts-punkts saitēm vai šasijā balstītām instalācijām.

Piemērots

• Ethernet tīklu pagarināšanai pa optiku starp ēkām vai stāviem
• Vara bāzes slēdžu un serveru pieslēgšanai optiskajām maģistrālēm
• Daudzmodu un vienmoda optikas segmentu integrēšanai
• Segmentu uzlabošanai uz gigabitu saitēm, nenomainot esošo vara kabeļu infrastruktūru

Galvenās specifikācijas

• Standarti: 1000BASE-SX/LX/LH/EX/ZX uz 10/100/1000Base-T
• Optikas tipi: 850 nm daudzmodu, 1310 nm vienmoda, WDM
• Savienotājs: LC tipa
• Maksimālais attālums: līdz 0,55 km (daudzmodu), līdz 100 km (vienmoda)
• Formas faktors: atsevišķa 1000M iekārta vai moduļa karte

Kā lietot

Ievietojiet raiduztvērēju attiecīgajā moduļa slotā vai izmantojiet atsevišķo iekārtu tīkla galapunktos. Pievienojiet optisko kabeli ar LC savienotāju raiduztvērējam un vara Ethernet kabeli 10/100/1000Base-T portam. Pārliecinieties, ka abi gali ir konfigurēti atbilstošiem ātrumiem un dupleksa iestatījumiem, ja to pieprasa pievienotais aprīkojums; ierīce ir paredzēta “plug-and-play” darbībai vairumā vidi.

Ieteikumi

Izmantojiet daudzmodu optiku (850 nm) īsa attāluma saitēm līdz aptuveni 0,55 km un vienmoda optiku (1310 nm vai WDM garākiem viļņu garumiem) liela attāluma saitēm līdz 100 km. Pirms izvietošanas pārbaudiet raiduztvērēja viļņu garuma un optikas tipa saderību un sargājiet optiskos savienotājus no piesārņojuma, lai uzturētu saites kvalitāti.
