Lanview LVO-101015 tīkla videoreģistrators 16 kanāli 4K

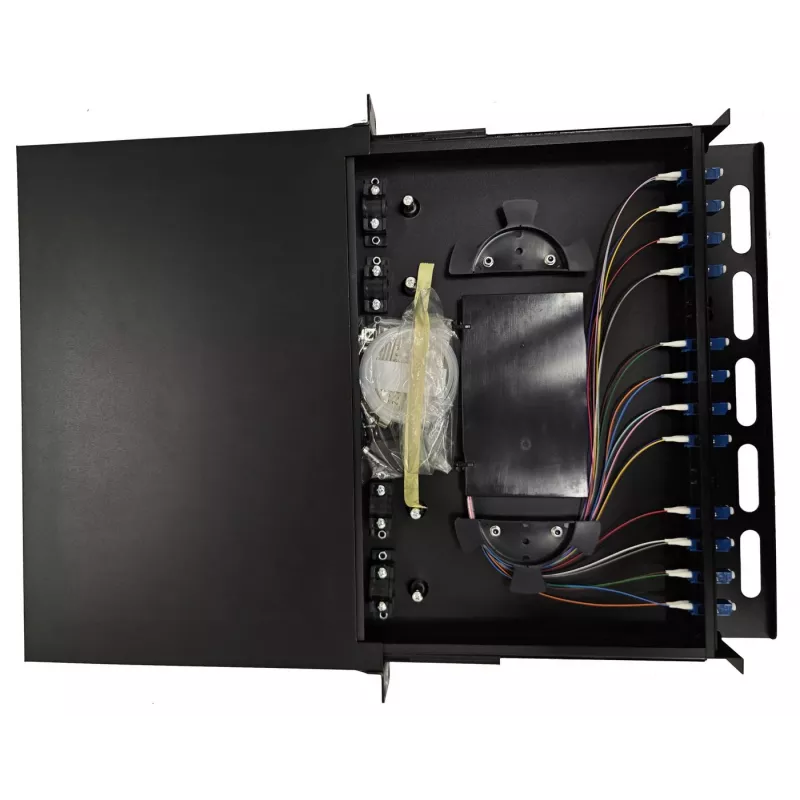

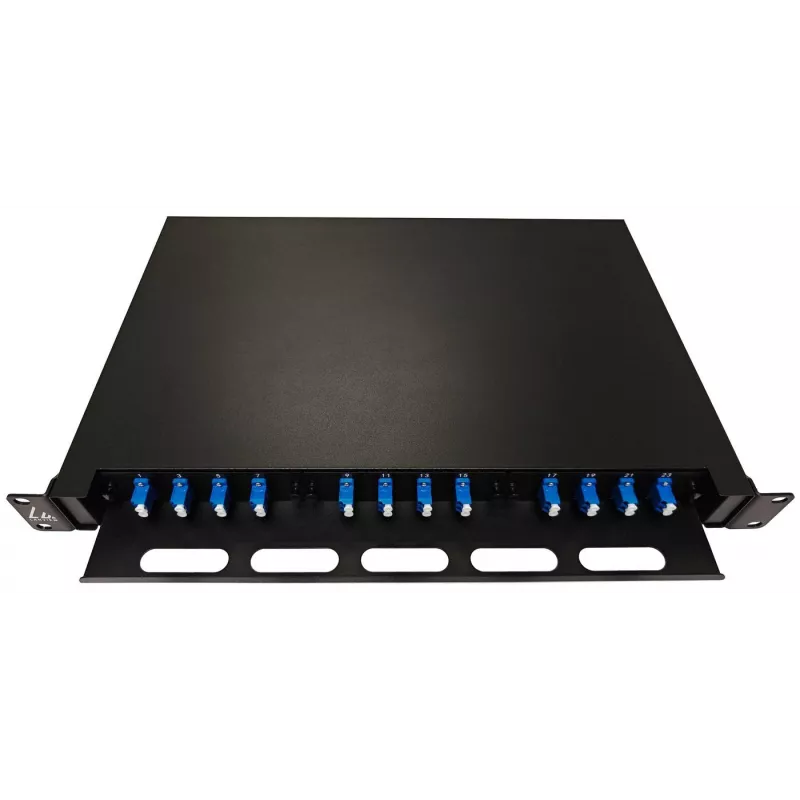

1U iekštelpu 19 collu bīdāmais plaukta panelis ODF ar ietilpību 24 optiskajām šķiedrām un 12 LC dupleksajiem portiem. Panelis tiek piegādāts pilnībā aprīkots ar LC/UPC vienmoda dupleksajiem adapteriem un rūpnieciski terminētiem LC/UPC G657A2 0,9 mm 1 m LSZH krāsu kodētiem pigteiliem. Ierīce iekļaujas standarta 19" plauktā, un tai ir izbīdāma konstrukcija, lai atvieglotu piekļuvi uzstādīšanas un apkopes laikā.

Priekšrocības

Bīdāmais 1U dizains nodrošina ērtu priekšējo piekļuvi adapteriem un pigteiliem, neizņemot ierīci no plaukta. Pilnībā aprīkoti LC/UPC adapteri un rūpnīcā terminēti G657A2 pigteili samazina savienošanu uz vietas un paātrina ieviešanu. LSZH apvalks uz pigteiliem samazina bīstamu dūmu emisiju slēgtās telpās, un krāsu kodējums vienkāršo šķiedru identificēšanu.

Piemērots

• Iekštelpu telekomunikāciju un datu centru šķiedru pārvaldībai
• FTTx, mugurkaula un horizontālās sadales paneļiem
• Vidēm, kur nepieciešama ātra piekļuve un sakārtota šķiedru maršrutēšana

Galvenās specifikācijas

• Formas faktors: 1U, 19 collu plaukta stiprinājums, izbīdāms panelis
• Ietilpība: 24 serdes (šķiedras), 12 LC dupleksie porti
• Savienotāji/adapteri: LC/UPC vienmoda dupleksie adapteri (pilnībā aprīkoti)
• Pigteili: LC/UPC, G657A2 vienmoda, 0,9 mm, 1 m garums, LSZH, krāsu kodēti
• Dizaina iezīme: izbīdāms apkopei un piekļuvei

Lietošana

Uzstādiet ierīci standarta 19" iekštelpu plauktā vēlamajā 1U pozīcijā. Izvelciet bīdāmo paneli, lai piekļūtu LC/UPC adapteriem un maršrutētu ienākošās/izejošās šķiedras uz atbilstošajiem krāsu kodētajiem pigteiliem. Veiciet kausēšanas savienošanu vai pārslēgšanu pēc vajadzības, izmantojot rūpnieciski terminētos pigteilus, pēc tam iebīdiet paneli atpakaļ un nostipriniet to. Izmantojiet pareizu kabeļu pārvaldību, lai izvairītos no stingām līkumiem un saglabātu šķiedru liekuma rādiusu.

Ieteikumi

Uzstādiet tīrā, temperatūras kontrolētā iekštelpu vidē. Nepārsniedziet ieteikto liekuma rādiusu G657A2 šķiedrām un nostipriniet pigteilus, lai novērstu slodzi. Izmantojiet saderīgus LC/UPC pārslēgšanas vadus savienojumiem un marķējiet portus saskaņā ar tīkla dokumentāciju.
