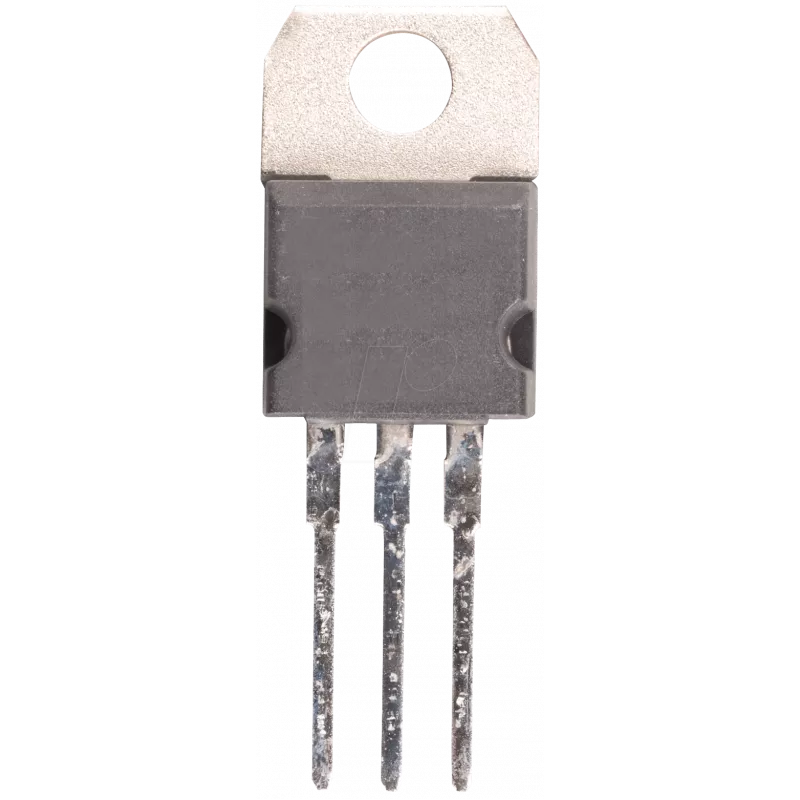

LDO sprieguma regulators Texas Instruments LM1084 IT3.3 — Fiksēts 3,3 V, zema krituma, TO-220

Texas Instruments LM1084 IT3.3 ir lineārs zema krituma (LDO) sprieguma regulators, kas nodrošina fiksētu 3,3 V izeju TO-220 korpusā. Tas ir izstrādāts, lai piegādātu stabilu 3,3 V barošanas kopni digitālajām shēmām, mikrokontrolleriem un iegultajām sistēmām, kur nepieciešams kompakts, plates līmeņa regulators ar zemu krituma spriegumu. Ierīce piedāvā vienkāršu risinājumu 3,3 V apakšsistēmu barošanai prototipēšanas laikā un ražošanas PCB platēs, apvienojot TO-220 korpusa termiskās iespējas ar paredzamo fiksētas izejas LDO uzvedību.

Priekšrocības

LM1084 IT3.3 piedāvā zemu krituma spriegumu, lai uzlabotu rezervi lietojumos ar ierobežotu ieejas-izejas diferenciāli, uzticamu fiksētu 3,3 V regulāciju konsekventai loģikas līmeņu veiktspējai un TO-220 korpusa siltuma izkliedes priekšrocības lielākām slodzes strāvām. Tā vienkāršās ārējo komponentu prasības un stabila izeja tipiskos slodzes apstākļos padara to piemērotu kompaktiem barošanas avotu izkārtojumiem un plates līmeņa nomaiņām pret komutācijas pārveidotājiem, kur vēlams zems trokšņu līmenis.

Piemērots

• Mikrokontrolleru un digitālās loģikas barošanai, kam nepieciešama 3,3 V barošana
• Iegultajām sistēmām un vienplates datoriem prototipēšanas un ražošanas laikā
• Plates līmeņa sprieguma regulācijai sensoriem, RF priekšgala moduļiem un zema trokšņa analogajām shēmām
• Esošo 3,3 V kopņu remontam un uzlabošanai PCB platēs

Galvenās specifikācijas

• Izejas spriegums: fiksēts 3,3 V
• Regulatora tips: lineārs zema krituma (LDO)
• Korpuss: caurlaidīga montāža TO-220 uzlabotai siltuma veiktspējai
• Tipisks lietojums: viena barošanas avota plates līmeņa regulācija digitālām un analogām slodzēm
• Zema krituma raksturlielums, lai minimizētu nepieciešamo ieejas spriegumu virs 3,3 V

Kā lietot

Uzstādiet LM1084 TO-220 pēdas nospiedumā uz PCB vai piestipriniet to pie piemērotas dzesēšanas plates, ja sagaidāmas lielākas slodzes strāvas vai ilgstoša darbība. Nodrošiniet ieteiktos ieejas un izejas kondensatorus tuvu ierīces izvadiem, lai nodrošinātu regulatora stabilitāti un samazinātu izejas troksni; ievērojiet kondensatoru tipus un vērtības, kas norādītas ierīces datu lapā. Pievienojiet neregulēto ieejas spriegumu ieejas izvadam, zemējumu kopējam izvadam un ņemiet regulēto 3,3 V no izejas izvada. Ievērojiet maksimālo ieejas spriegumu un siltuma izkliedes robežas, lai izvairītos no pārkaršanas.

Ieteikumi

Izmantojiet zemas ESR kondensatorus izejā, kā norādīts datu lapā, un novietojiet tos tuvu regulatora izvadiem. Slodzēm ar ievērojamu strāvas patēriņu piestipriniet TO-220 izciļņu pie dzesēšanas plates vai termiski piemērotas PCB zonas un nodrošiniet atbilstošu ventilāciju. Pārbaudiet ieejas sprieguma rezervi, lai uzturētu nepieciešamo krituma rezervi sliktākajos apstākļos.
