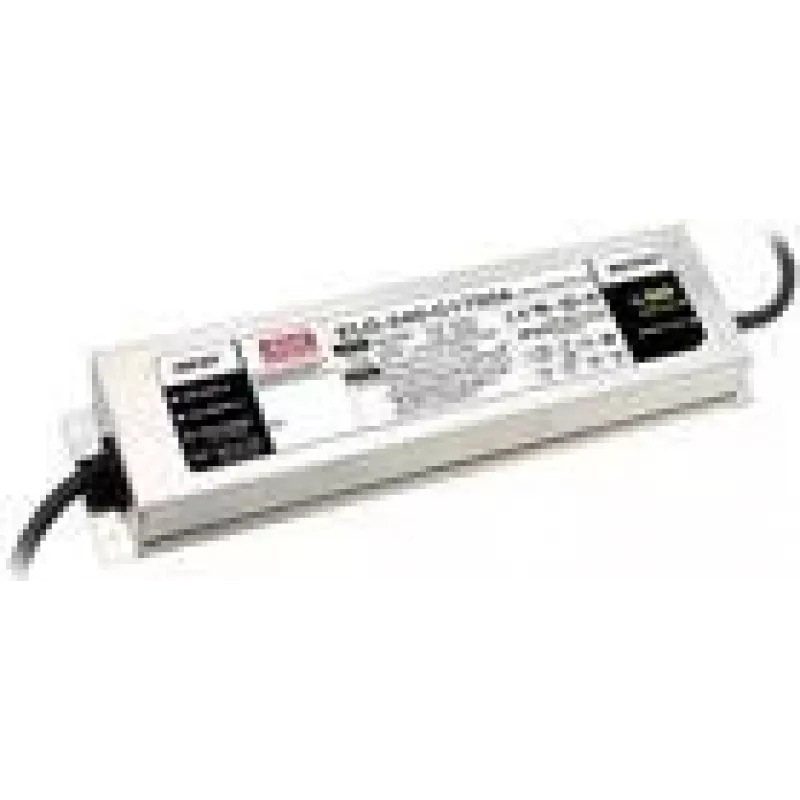

LED draiveris MEAN WELL ELG-240-48-3Y 240W IP20 100-305V 5A 48V

MEAN WELL ELG-240-48-3Y ir vienas izejas LED draiveris, kas nodrošina līdz 240 W jaudu ar fiksētu pastāvīgas strāvas izeju 5 A pie 48 V līdzstrāvas. Paredzēts iekštelpu apgaismojuma instalācijām, tas pieņem maiņstrāvas ieejas sprieguma diapazonu 100–305 V maiņstrāva un ietver jaudas koeficienta korekciju (PFC). Ierīcei ir IP20 korpuss un trīs vadu maiņstrāvas ieeja, ar kabeļa tipa līdzstrāvas izeju savienošanai ar LED slodzēm. Kompaktie izmēri (71 mm × 244 mm × 37,5 mm) atvieglo integrāciju gaismekļos un vadības skapjos.

Priekšrocības

ELG-240-48-3Y piedāvā stabilu 48 V līdzstrāvas izeju ar fiksētu 5 A strāvu, atbalstot pastāvīga sprieguma plus pastāvīgas strāvas (CV+CC) darbību, kas piemērota daudziem LED lietojumiem. Plašais ieejas diapazons (100–305 V maiņstrāva) ļauj to izmantot dažādos elektrotīklos, savukārt iebūvētā PFC uzlabo elektroenerģijas kvalitāti. Tā kompaktā forma un kabeļa izeja vienkāršo uzstādīšanu iekštelpu apgaismojuma sistēmās.

Piemērots

• Iekštelpu LED gaismekļiem un paneļiem
• Komerciālajam un mazumtirdzniecības apgaismojumam
• Arhitektūras akcentu apgaismojumam
• LED modernizācijas instalācijām, kurām nepieciešama 48 V līdzstrāvas padeve

Galvenās specifikācijas

• Zīmols: MEAN WELL
• Modelis: ELG-240-48-3Y
• Izeja: 48 V līdzstrāva, 5 A (fiksēta pastāvīgas strāvas izeja)
• Izejas jauda: 240 W
• Ieejas spriegums: 100–305 V maiņstrāva
• Ieeja: 3 vadu maiņstrāva
• PFC: Jā
• Aizsardzības pakāpe: IP20 (lietošanai iekštelpās)
• Izmēri (P×D×A): 71 × 244 × 37,5 mm
• Izejas savienojums: kabelis

Lietošana

Uzstādiet ELG-240-48-3Y sausā iekštelpu vietā un nostipriniet atbilstoši gaismekļa vai skapja prasībām. Pievienojiet trīs vadu maiņstrāvas padevi norādītajā 100–305 V maiņstrāvas diapazonā pie ieejas spailēm, ievērojiet pareizu polaritāti un zemējumu. Pievienojiet līdzstrāvas kabeļa izeju LED masīvam, kas paredzēts 48 V līdzstrāvai, un pārliecinieties, ka slodzes strāva nepārsniedz 5 A. Ieslēdziet strāvu un pārbaudiet stabilu izejas spriegumu un pareizu LED darbību.

Ieteikumi

Uzstādiet draiveri labi vēdināmā iekštelpu vidē, prom no mitruma. Pārliecinieties, ka LED slodze atbilst 48 V līdzstrāvas / 5 A izejas nominālam, un, veicot trīs vadu maiņstrāvas ieejas un aizsargzemējuma savienojuma elektroinstalāciju, ievērojiet vietējos elektrotehniskos noteikumus.
