Legrand TX3 ķēdes pārtraucējs Miniatūrs ķēdes pārtraucējs Tips C 1

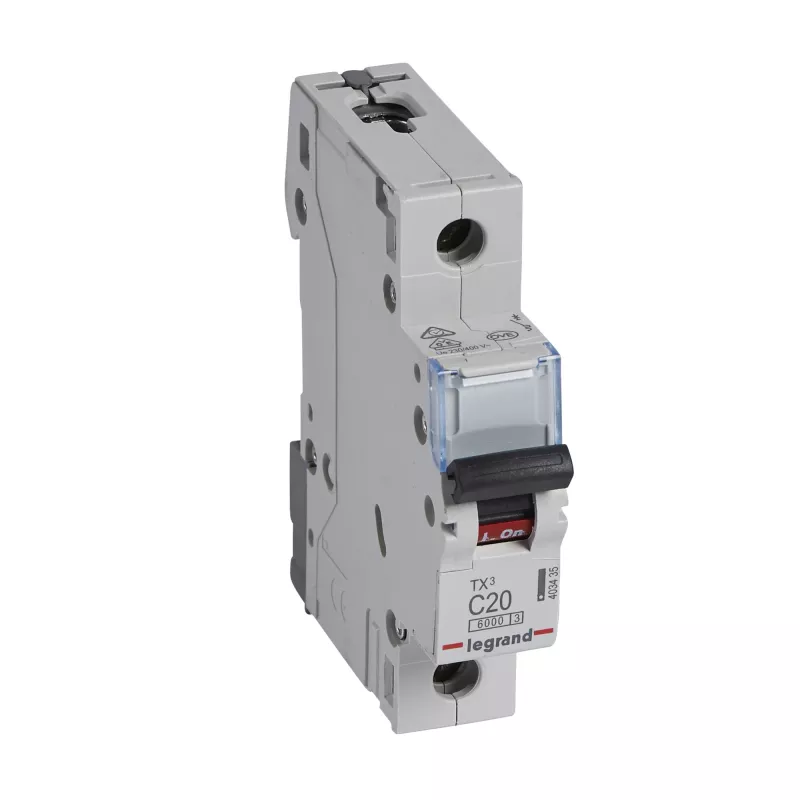

Legrand Tx3 C20A ir viena pola miniatūrs ķēdes pārtraucējs (1M) ar C raksturlīkni, nominālo strāvu 20 A un nominālo pārrāvuma jaudu 6 kA. Tas ir paredzēts pārstrāvas un īssavienojumu aizsardzībai dzīvojamo un vieglo komerciālo elektroinstalāciju tīklos. Ierīce ir saderīga ar standarta DIN sliežu montāžu un nodrošina atsevišķu ķēžu, piemēram, apgaismojuma, kontaktligzdu un mazo ierīču, aizsardzību.

Priekšrocības

Ķēdes pārtraucējs apvieno kompaktu 1M platumu ar C tipa atslēgšanās raksturlīkni, kas piemērota rezistīvām un mēreni induktīvām slodzēm, piedāvājot uzticamu aizsardzību tipiskām mājsaimniecības un biroju ķēdēm. Tā 6 kA pārrāvuma jauda atbilst izplatītām instalāciju prasībām īssavienojumu pārtraukšanai, savukārt DIN sliežu saderība nodrošina vienkāršu montāžu un nomaiņu standarta sadales skapjos.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Uzstādiet Legrand Tx3 C20A uz standarta DIN sliedes sadales skapī, nodrošinot pareizu orientāciju un drošu mehānisku stiprinājumu. Pievienojiet līnijas vadu pie barošanas spailes un slodzes vadu pie slodzes spailes, ievērojot atbilstošus griezes momenta lielumus un vietējos elektroinstalācijas noteikumus. Pēc vadu pievienošanas pārslēdziet ķēdes pārtraucēju pozīcijā IESLĒGTS un pārbaudiet ķēdes nepārtrauktību un pareizu aizsardzības darbību, testējot bezslodzes apstākļos. Regulāra pārbaude jāveic vizuāli un funkcionāli saskaņā ar vietējiem elektrodrošības standartiem.

Ieteikumi

Saskaņojiet C20A raksturlīkni ar paredzamo slodzes veidu un ieslēgšanās strāvām; motoriem vai izteikti induktīvām slodzēm pārbaudiet selektivitāti un, ja nepieciešams, izvēlieties citu atslēgšanās raksturlīkni. Nodrošiniet, lai sadales skapis un augšupējās aizsardzības koordinācija atbilstu piemērojamajiem elektrotehniskajiem noteikumiem, un lai uzstādīšanu un apkopi veiktu kvalificēts elektriķis.
