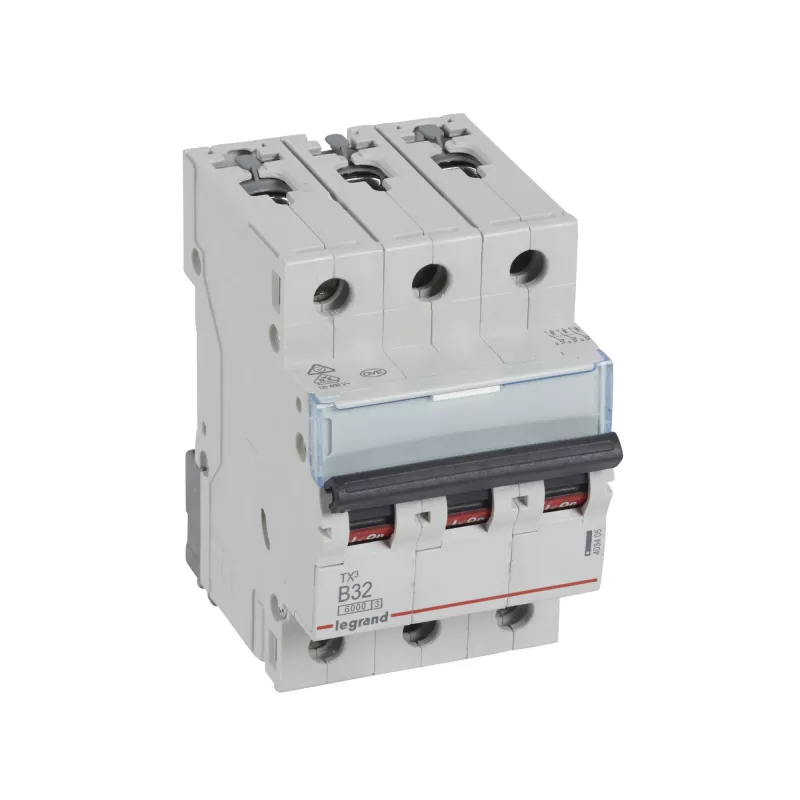

Legrand Tx3 LS-Schalter B32A 6kA 3-poligais (403405) aizsardzības slēdzis

Legrand Tx3 LS-Schalter B32A 6kA 3-poligais ir kompakts miniatūrs aizsardzības slēdzis, kas paredzēts apgaismojuma un elektroapgādes ķēžu aizsardzībai dzīvojamo un komerciālo ēku sadalnes skapjos. Ar B raksturlīknes izslēgšanas veidu un 32 A nominālo strāvu šī ierīce nodrošina drošu pārstrāvas un īssavienojuma atslēgšanu līdz 6 kA. Trīspolu konfigurācija ļauj vienlaicīgi atvienot visas fāzes, padarot to piemērotu trīsfāžu ķēdēm un modulārai DIN-sliedes montāžai sadalnes skapjos.

Priekšrocības

Slēdzis apvieno skaidru B tipa izslēgšanas līkni ar 32 A nominālu, nodrošinot jutīgu aizsardzību pret mērenām palaides strāvām, vienlaikus garantējot drošu augšpuses bojājumu atslēgšanu. Tā 6 kA atslēgšanas jauda atbilst parastajām drošības prasībām mazām instalācijām un nodrošina stabilu pārtraukšanas veiktspēju īssavienojuma gadījumos. Trīspolu dizains nodrošina koordinētu fāžu izolāciju un vienkāršo elektroinstalāciju trīsfāžu sistēmās. Kompaktais modulārais formas faktors ir saderīgs ar standarta DIN-sliedes montāžu un glīti iekļaujas sadalnes skapjos.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas norādījumi

Uzstādiet aizsardzības slēdzi uz standarta DIN-sliedes sadalnes skapī, ievērojot vietējos elektroinstalācijas noteikumus. Pievienojiet ienākošos barošanas vadus pie līnijas spailēm un slodzes vadus pie slodzes puses, nodrošinot pareizu fāžu secību trīsfāžu sistēmām. Pievelciet spailes saskaņā ar ražotāja ieteiktajiem griezes momenta lielumiem un pārbaudiet mehānisko fiksāciju pie sliedes. Pēc elektroinstalācijas pabeigšanas pārslēdziet slēdzi pozīcijā IESLĒGTS un pārbaudiet ķēdi bezslodzes apstākļos, pēc tam pakāpeniski pieslēdziet slodzi, novērojot pareizu darbību un nevēlamu atslēgšanos neesamību.

Ieteikumi

Izmantojiet šo slēdzi ķēdēs, kurās ir piemērots B raksturlīknes veids – tipiskās apgaismojuma un vispārējas nozīmes elektroapgādes ķēdēs ar ierobežotām palaides strāvām. Saskaņojiet ar augšpuses un apakšpuses aizsardzības ierīcēm, lai nodrošinātu selektivitāti, ja nepieciešams, un ievērojiet vietējos noteikumus, izvēloties vadu šķērsgriezumus un aizsardzības ierīces nepārtrauktai strāvai un bojājumu apstākļiem.
