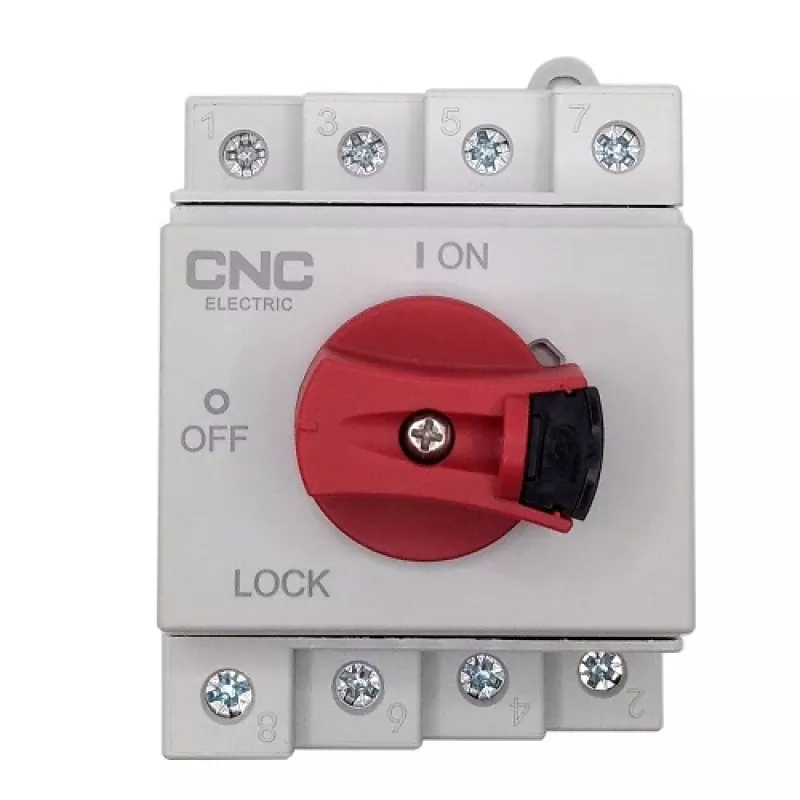

Līdzstrāvas atdalītājslēdzis CNC NV821822 4 polu 32A 1000 VDC

Līdzstrāvas atdalītājslēdzis CNC NV821822 ir 4 polu DIN sliedes slēdzis, kas paredzēts drošai augstsprieguma līdzstrāvas ķēžu atdalīšanai līdz 1000 V un 32 A. Bloķējamais rokturis un 3 ms loka dzēšanas laiks nodrošina uzticamu PV virkņu vai 1–2 MPPT līniju atvienošanu apkopei un avārijas izslēgšanai. Kompaktais bloks ir piemērots uzstādīšanai vadības skapjos, sadales kārbās un savienotājkārbās saules PV un citās līdzstrāvas sadales sistēmās. Tas atbilst standartiem IEC 60947-1, IEC 60947-3, AS5033:2014, NZS5033:2014 un UL508i.

Priekšrocības

Slēdzim ir četrpolu izolācija ar nominālo darba spriegumu DC 1000 V un nominālo strāvu 32 A. Bloķējams rokturis nostiprina slēdzi aizvērtā stāvoklī drošībai darbības laikā. Ierīcei raksturīgs 3 ms loka dzēšanas laiks efektīvai PV virkņu atvienošanai, liesmu slāpējošs un UV izturīgs korpuss, kā arī IP20 aizsardzība. Kompakti izmēri un DIN sliedes montāža vienkāršo uzstādīšanu standarta elektriskajos korpusos.

Piemērots

• Saules PV blokiem un savienotājkārbām
• Akumulatoru sistēmām un citām augstsprieguma līdzstrāvas instalācijām
• Vadības skapjiem un sadales kārbām, kur nepieciešama līdzstrāvas atdalīšana
• 1–2 MPPT līniju vai vairākvadu līdzstrāvas līniju atvienošanai

Galvenās specifikācijas

• Kontaktu skaits: 4
• Nominālais darba spriegums (Ue): DC 1000 V
• Izolācijas spriegums (Ui): DC 1500 V
• Nominālā strāva (In): 32 A
• Nominālais impulsa spriegums (Uimp): 8 kV
• Loka dzēšanas laiks: 3 ms
• Mehāniskās kalpošanas cikli: 10000; Elektriskās kalpošanas cikli: 3000
• Savienotāja tips: M4; Vada šķērsgriezums: maks. 4–16 mm²
• Aizsardzības klase: IP20, V0
• Izmēri: 94,9 × 60,2 × 78,2 mm
• Darba/glabāšanas temperatūra: -40 °C līdz 85 °C
• Montāža: DIN sliede
• Garantija: 24 mēneši

Lietošana

Uzstādiet CNC NV821822 uz standarta DIN sliedes vadības skapī vai savienotājkārbā. Pievienojiet līdzstrāvas vadus pie M4 spailēm, izmantojot atbilstošus uzgaļus un kabeļus norādītajā 4–16 mm² diapazonā. Izmantojiet rokturi, lai pārslēgtu ķēdi atvērtā vai aizvērtā stāvoklī; rokturi var bloķēt aizvērtā stāvoklī drošai darbībai. Pārliecinieties, ka sistēmas spriegums nepārsniedz DC 1000 V, un ievērojiet vietējos elektrotehnikas noteikumus uzstādīšanas un nodošanas ekspluatācijā laikā.

Ieteikumi

Izmantojiet atdalītāju retām ieslēgšanas/izslēgšanas darbībām un līdz 1–2 MPPT virkņu atdalīšanai. Pirms sprieguma pieslēgšanas pārbaudiet pareizu vadu savienojumu un spaiļu griezes momentu, un veiciet apkopi tikai pēc tam, kad slēdzis ir atvērts un atdalīts saskaņā ar drošības procedūrām.
