Managed Switch PLANET IP30 Industrial L3 8-Port Gigabit Ethernet

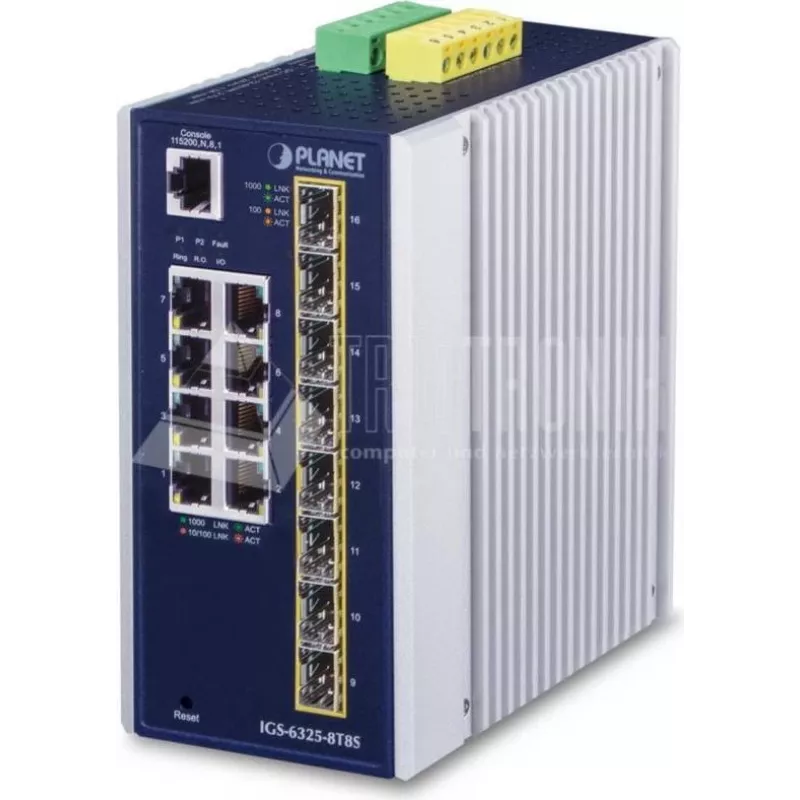

PLANET IGS-6325-8T8S ir industriāls IP30 metāla korpusā izgatavots 3. slāņa vadāmais komutators ar astoņiem 10/100/1000BASE‑T vara portiem un astoņiem 100/1000/2500BASE‑X SFP optisko šķiedru portiem. Komutators nodrošina nebloķējošu komutācijas struktūru un vadu ātruma caurlaidspēju līdz 56 Gbps, darbojoties plašā temperatūras diapazonā, kas piemērots prasīgām industriālām vidēm. Tas atbalsta divus līdzstrāvas 12–48V un maiņstrāvas 24V rezerves barošanas ieejas, kā arī piedāvā pārvaldības saskarnes, tostarp konsoli, tīmekli un SNMPv3.

Priekšrocības

IGS-6325-8T8S apvieno 3. slāņa IPv4/IPv6 maršrutēšanu un OSPFv2 atbalstu ar uzticamām 2. slāņa funkcijām, piemēram, 802.1Q VLAN, Q‑in‑Q, privāto VLAN, MSTP, saišu apvienošanu, IGMP/MLD snooping un 2.–4. slāņa QoS. Tajā ietilpst industriālās funkcijas, piemēram, ātra rezerves gredzena atjaunošana (G.8032 ERPS), digitālā ieeja/izeja ārējiem trauksmes signāliem, SFP DDM diagnostika un uzlabota kiberdrošība ar SSHv2, TLS/SSL. Ierīce ir paredzēta nepārtrauktai darbībai ar rezerves barošanu un notikumu/brīdinājumu mehānismiem (SMTP/SNMP trap, kļūdas trauksme).

Piemērots

• Industriālās automatizācijas tīkli un ražošanas telpas, kas integrē SCADA un HMI sistēmas
• Telekomunikāciju un mobilo sakaru operatoru Ethernet lietojumprogrammas, kurās nepieciešams IEEE 1588 laika sinhronizācijas un MEF pakalpojumu nodrošinājums
• Augstas kapacitātes serveru vai mugurkaula savienojumi, izmantojot varu un optisko šķiedru

Galvenās specifikācijas

• Porti: 8 × 10/100/1000BASE‑T vara, 8 × 100/1000/2500BASE‑X SFP
• Komutācijas jauda: līdz 56 Gbps
• Slāņu atbalsts: 2. slānis un 3. slānis (IPv4/IPv6 maršrutēšana, OSPFv2)
• Rezerves barošanas ieejas: divas līdzstrāvas 12–48V un maiņstrāvas 24V
• Darba temperatūras diapazons, kas piemērots industriālai lietošanai (norādīts produkta dokumentācijā)
• Pārvaldība: tīmekļa GUI, konsole, Telnet, SNMPv3
• Drošība: ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• Noturība: G.8032 ERPS, MSTP, ātra atjaunošana (~10 ms gredzena topoloģijā)
• Papildu funkcijas: SFP DDM diagnostika, digitālā ieeja/izeja ārējiem trauksmes signāliem, Modbus TCP atbalsts

Kā lietot

Uzstādiet IGS-6325-8T8S uz DIN sliedes vai piemērotas montāžas virsmas aizsargātā industriālā skapī un, ja pieejams, pievienojiet strāvu abām rezerves barošanas ieejām. Pievienojiet vara ierīces gigabitu RJ‑45 portiem un optisko šķiedru savienojumus, izmantojot atbilstošus SFP raiduztvērējus SFP slotos. Sākotnējai konfigurācijai piekļūstiet ierīcei caur konsoles portu vai iebūvēto tīmekļa GUI; drošai attālinātai pārvaldībai ieteicams izmantot SNMPv3 vai SSHv2/TLS. Konfigurējiet VLAN, maršrutēšanu (IPv4/IPv6), QoS un rezerves funkcijas (ERPS/MSTP) atbilstoši tīkla projektam un, ja nepieciešama integrācija ar SCADA/HMI, iespējojiet Modbus TCP.

Ieteikumi

Izmantojiet atbilstošus SFP raiduztvērējus, kas paredzēti nepieciešamajam attālumam un temperatūras diapazonam, kritiskām instalācijām iespējojiet rezerves barošanas ieejas, kā arī drošai pārvaldībai izmantojiet SNMPv3 vai SSHv2/TLS. Laikjutīgām lietojumprogrammām konfigurējiet IEEE 1588 vai sinhrono Ethernet un iespējojiet ERPS vai MSTP, lai panāktu ātru saišu atjaunošanu.
