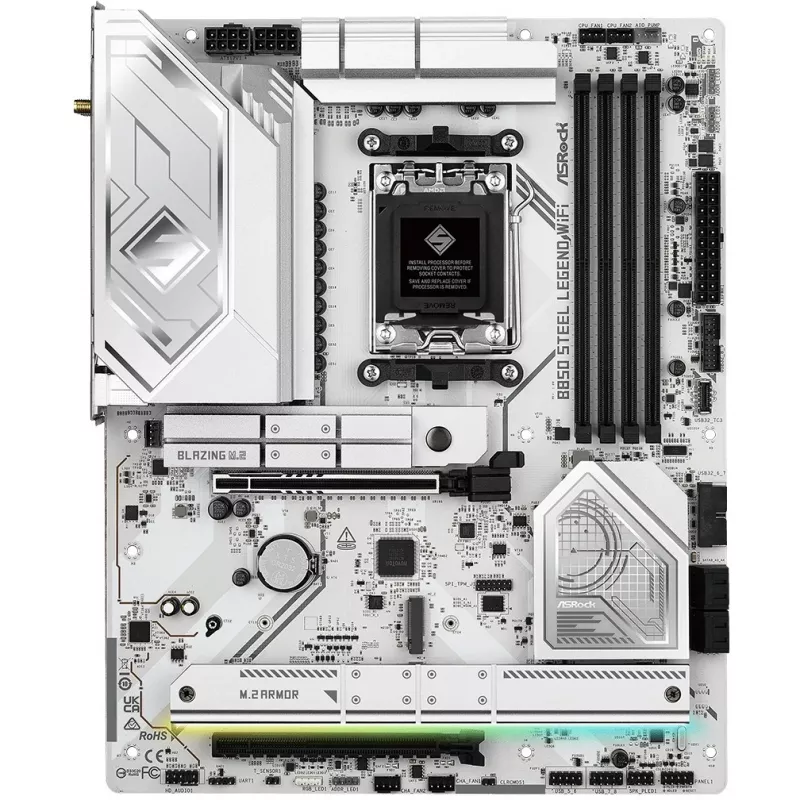

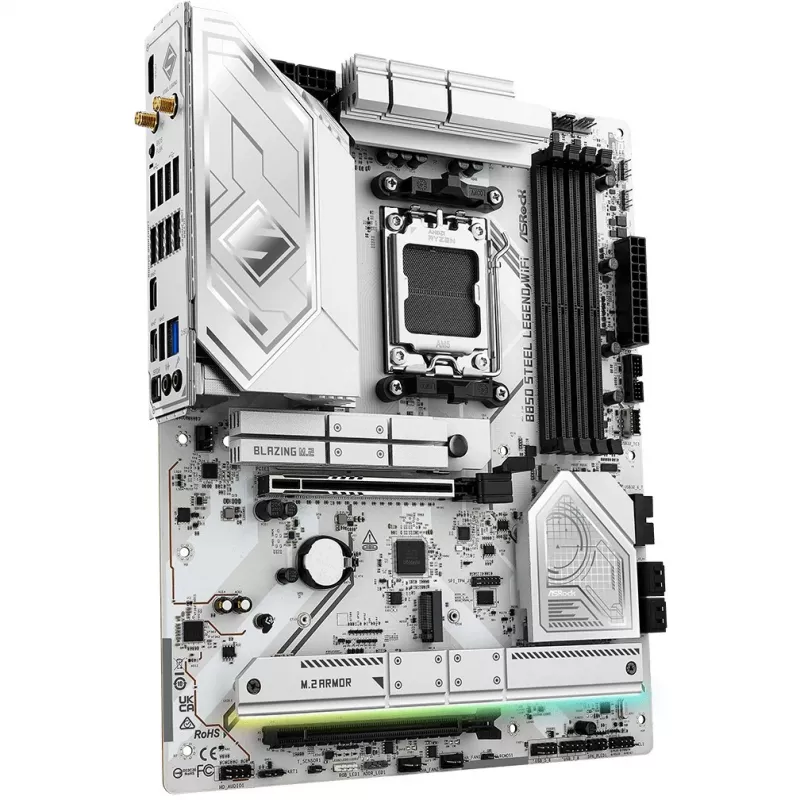

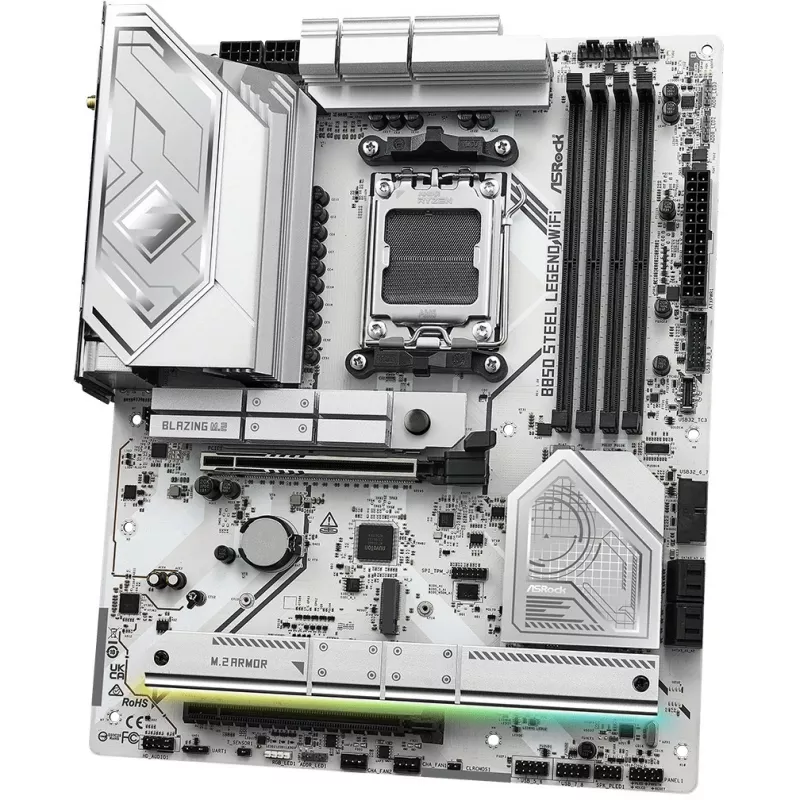

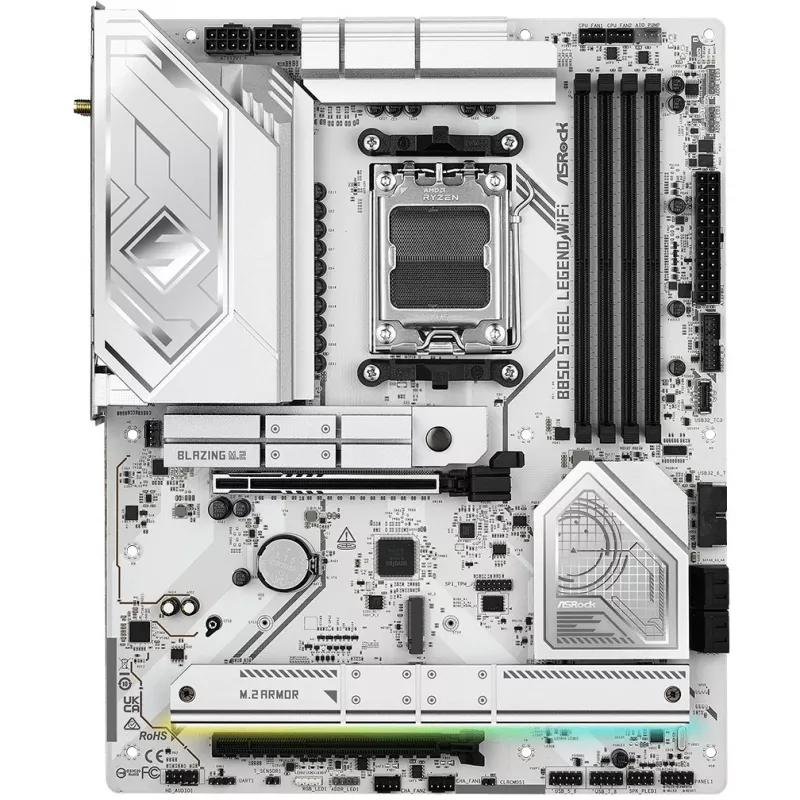

Mātesplate ASROCK B850 Steel Legend WiFi ATX — AMD B850, Socket AM5, DDR5, 4x DIMM, 4x M.2, Wi‑Fi 7, 2.5Gb LAN

ASRock B850 Steel Legend WiFi ATX mātesplate atbalsta AMD Socket AM5 procesorus, tostarp Ryzen 7000, 8000 un 9000 sērijas. Tā ir radīta augstas veiktspējas galddatoru sistēmām, tā atbalsta līdz 256 GB DDR5 atmiņas, piedāvā vairākas ātrdarbīgas krātuves iespējas, tostarp PCIe 5.0 M.2 un PCIe 4.0 M.2 slotus, integrētu Wi‑Fi 7 un 2.5 Gb/s LAN, kā arī nodrošina izturīgu barošanas piegādes un dzesēšanas konstrukciju stabilai darbībai slodzes apstākļos.

Priekšrocības

Šai mātesplatei ir optimizēts VRM ar ekskluzīvu 20K 1000uF kondensatoru, 14+2+1 barošanas fāžu konstrukciju ar integrētiem Dr.MOS posmiem un Hi‑Density barošanas savienotājiem, kā arī 8 slāņu PCB, lai uzlabotu stabilitāti, termisko veiktspēju un energoefektivitāti. Krātuves atbalsts ietver PCIe Gen5 Blazing M.2 un Hyper M.2 Gen4 x4, savukārt savienojamību uzlabo Wi‑Fi 7, priekšējā paneļa USB 3.2 Gen2x2 Tips‑C galvene un Dragon 2.5 Gb/s LAN. Papildu ērtību nodrošina palielināti M.2 radiatori ar pretizkrišanas skrūvēm, M.2 uzstādīšana bez instrumentiem, PWM/DC ventilatora noteikšana, termistoru galvenes un ASRock Fan‑Tastic tuning.

Piemērots

• Augstas veiktspējas spēļu galddatoriem ar AMD Ryzen AM5 procesoriem
• Satura veidotājiem un darbstaciju lietotājiem, kuriem nepieciešama ātra krātuve un tīkls
• Entuziastiem, kuri pārtaktē DDR5 atmiņu un CPU
• Pielāgotu PC būvētājiem, kas meklē funkcijām bagātu ATX mātesplati ar modernu I/O aprīkojumu

Galvenās specifikācijas

• Chipset: AMD B850
• Formas faktors: ATX
• CPU ligzda: Socket AM5 (atbalsta Ryzen 7000/8000/9000 sērijas)
• Atmiņa: 4 × DDR5 sloti, līdz 256 GB, XMP/EXPO atbalsts
• Barošanas konstrukcija: 14+2+1 fāzes, Dr.MOS, Hi‑Density barošanas savienotājs, ekskluzīvs 20K 1000uF kondensators
• PCB: 8 slāņu PCB
• Krātuve: PCIe Gen5 M.2 (Blazing M.2), PCIe Gen4 M.2 (Hyper M.2 Gen4 x4), SATA III
• Tīkls: Wi‑Fi 7, Dragon 2.5 Gb/s LAN

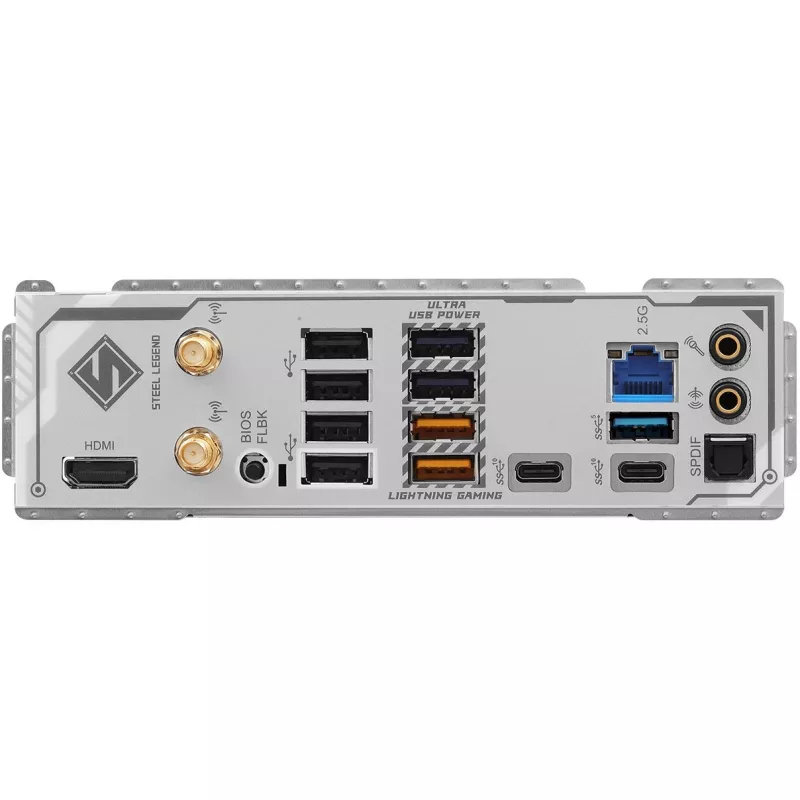

• USB: Priekšējā paneļa USB 3.2 Gen2x2 Tips‑C galvene (20 Gbps), vairāki aizmugurējie USB porti
• Audio: Nahimic audio funkcijas (trokšņu slāpēšana, atbalss dzēšana, balss stabilizators, skaņas izsekotājs)

Kā lietot

Ievietojiet ASRock B850 Steel Legend WiFi saderīgā ATX korpusā, uzstādiet AM5 CPU un DDR5 atmiņas moduļus paredzētajos slotos, pēc tam pievienojiet barošanu, izmantojot Hi‑Density CPU un ATX barošanas savienotājus. Ātrdarbīgai krātuvei uzstādiet M.2 SSD tam paredzētajos M.2 slotos un nostipriniet tos, izmantojot palielināto M.2 radiatoru ar pretizkrišanas skrūvi vai bezinstrumentu ātrās noņemšanas mehānismu. Ventilatoru vadību, termistoru ievades un ventilatoru līknes konfigurējiet, izmantojot UEFI vai ASRock Fan‑Tastic Tuning utilītu. BIOS iespējojiet Intel XMP vai AMD EXPO profilus, lai piemērotu iepriekš pārbaudītus DDR5 pārtaktēšanas iestatījumus, ja atmiņas moduļi tos atbalsta.

Ieteikumi

Lai nodrošinātu uzticamu pārtaktēšanu un noturīgu veiktspēju, izmantojiet augstas kvalitātes barošanas avotus, kas paredzēti palielinātām CPU un atmiņas strāvām, turiet M.2 SSD atdzesētus ar pievienotajiem radiatoriem un pirms agresīvas atmiņas vai CPU pārtaktēšanas atjauniniet mātesplates BIOS uz jaunāko versiju. Uzraugiet temperatūras, izmantojot termistoru galvenes, un pielāgojiet ventilatoru līknes, lai uzturētu sistēmas stabilitāti.
