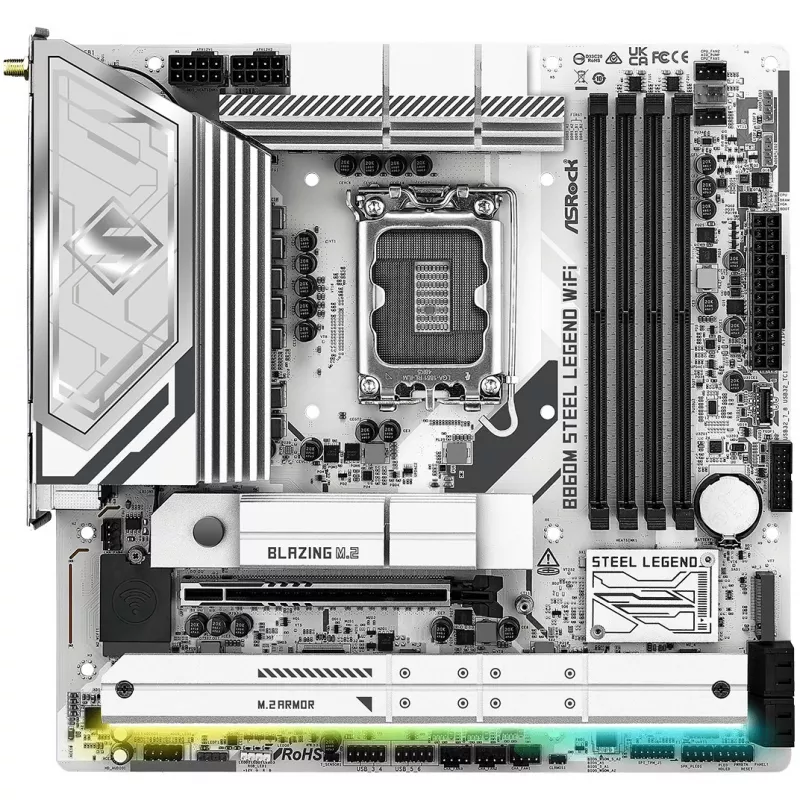

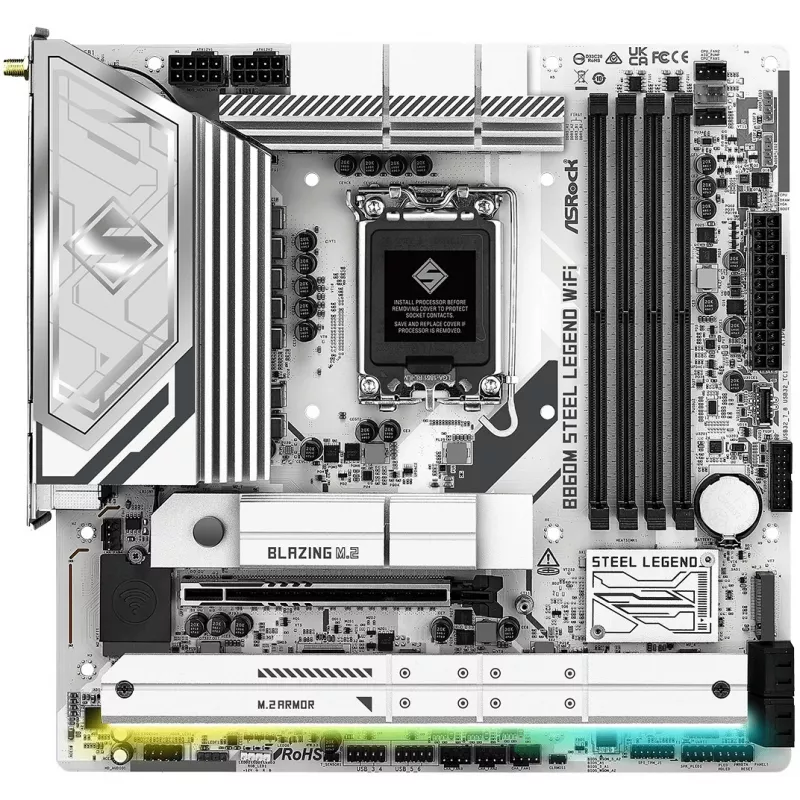

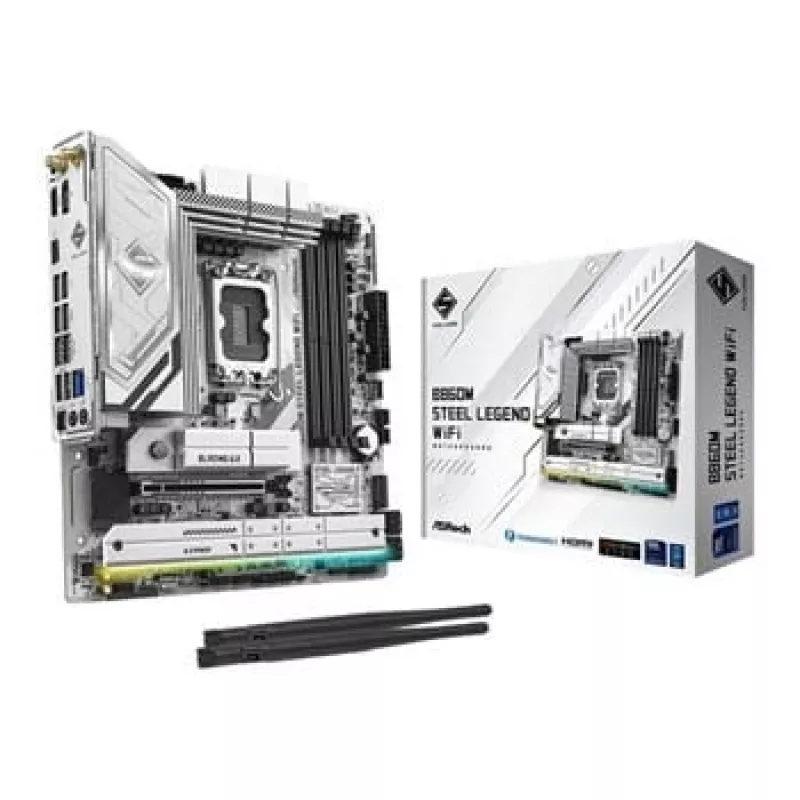

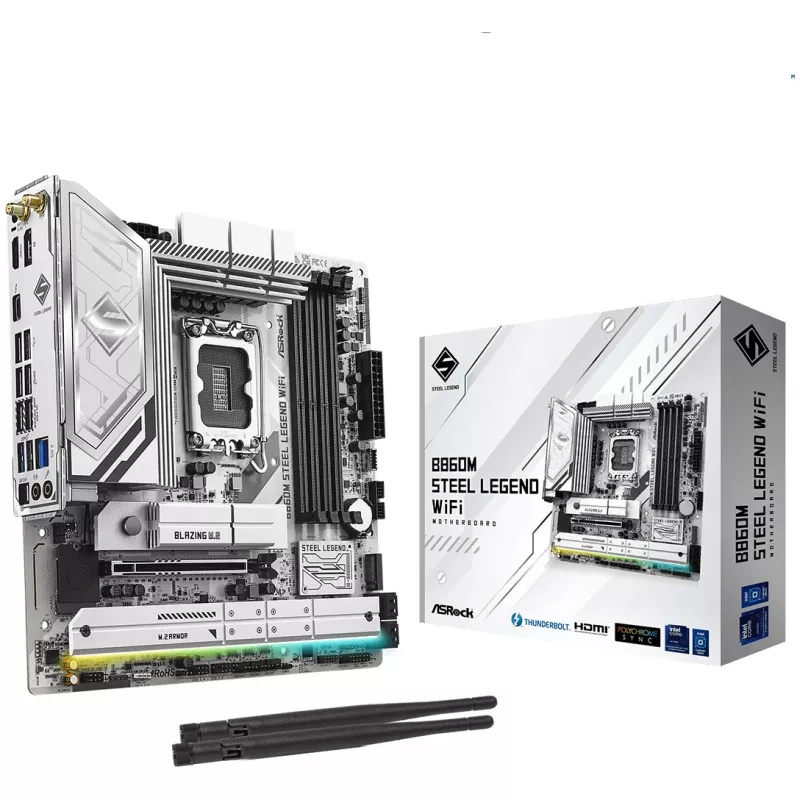

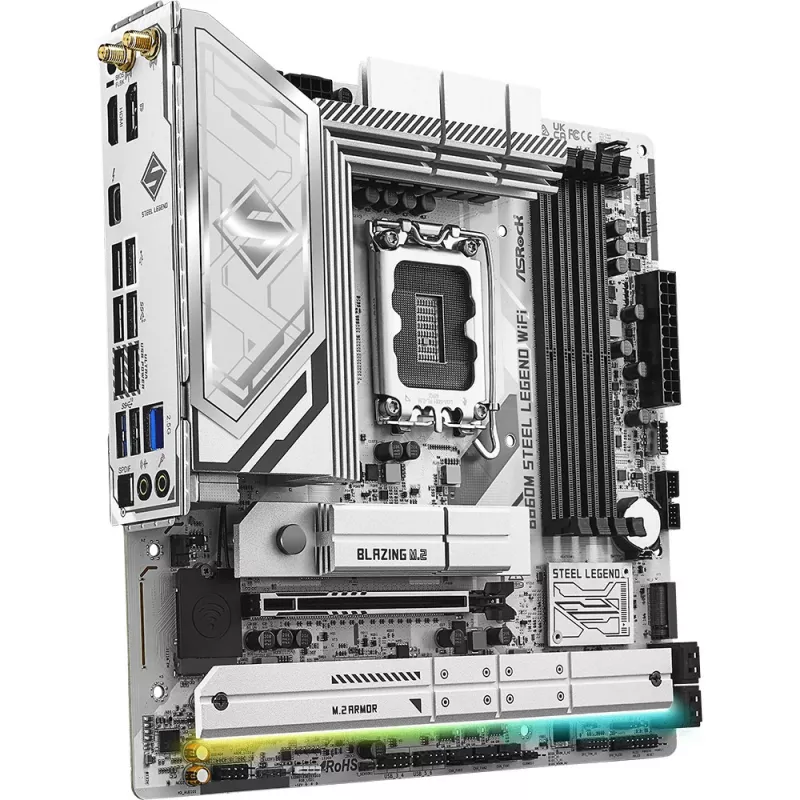

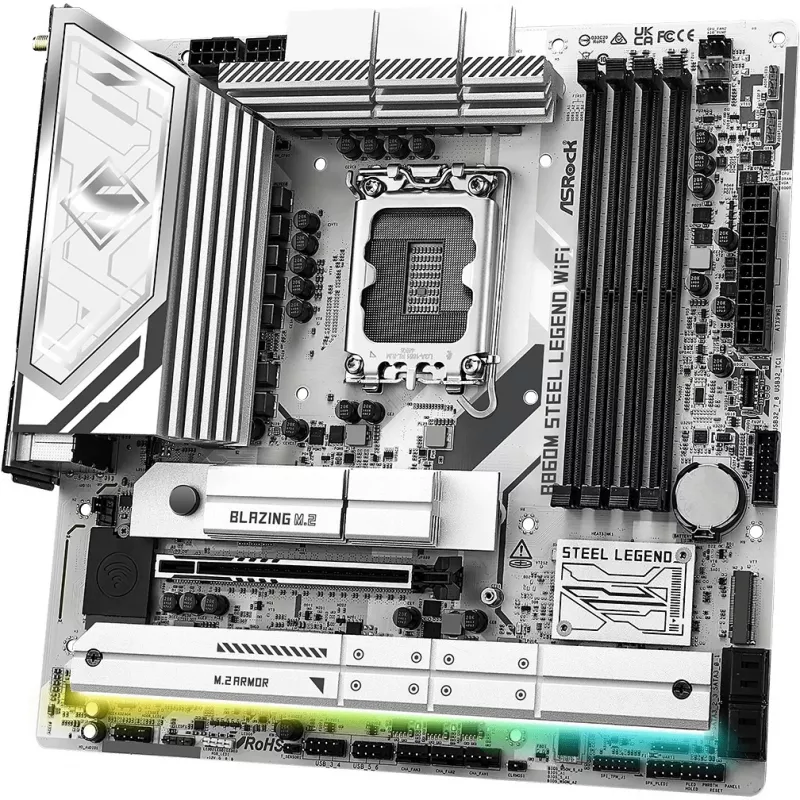

Mātesplate ASRock B860M Steel Legend WiFi — Intel B860, LGA 1851, micro‑ATX, DDR5, 4 DIMM, Wi‑Fi 6E, 2.5GbE

Steel Legend ir mātesplašu sērija, kas izstrādāta izturībai un praktiskai estētikai, apvienojot robustus materiālus ar ikdienas lietotājiem un entuziastiem piemērotām galvenajām funkcijām. Platei ir 2oz vara PCB, kas uzlabo termisko veiktspēju, DDR5 atmiņas XMP un EXPO profilu atbalsts, PCIe Gen5 Blazing M.2 nākamās paaudzes SSD, palielināts alumīnija M.2 radiators ar pret-nokrīšanas skrūvi un bezrīku M.2 uzstādīšanas mehānismu, integrēts Wi‑Fi 6E, Thunderbolt 4 Tips‑C, 2.5 Gb/s LAN un iebūvēta RGB vadība, kas ir saderīga ar Polychrome RGB un SignalRGB.

Priekšrocības

2oz vara iekšējie slāņi samazina darba temperatūru un uzlabo energoefektivitāti pārspīlēšanas laikā. DDR5 XMP un AMD EXPO atbalsts padara atmiņas pārspīlēšanu vienkāršu, izmantojot saderīgus moduļus. PCIe Gen5 Blazing M.2 divkāršo joslas platumu salīdzinājumā ar iepriekšējo paaudzi, lai atbalstītu īpaši ātrus SSD. Palielinātie alumīnija M.2 radiatori, pret-nokrīšanas skrūve un DIY orientēts bezrīku dizains vienkāršo uzstādīšanu un uzlabo termisko stabilitāti. Iebūvēts Wi‑Fi 6E, Thunderbolt 4 Tips‑C un 2.5 Gb/s LAN nodrošina mūsdienīgas savienojamības iespējas, savukārt iebūvētie RGB savienotāji un SignalRGB/Polychrome saderība ļauj vienoti kontrolēt apgaismojumu.

Galvenās specifikācijas

• CPU ligzda: Intel LGA 1851 (Intel® Core™ Ultra procesori, 2. sērija)
• Chipsets: Intel B860 (micro ATX)
• Barošanas padeve: 12+1+1+1+1 barošanas fāze ar 80A SPS VCore+GT+SA
• Atmiņa: 4 × DDR5 DIMM sloti, divkanālu, līdz 8666+ MHz (OC), maksimāli 256 GB
• M.2 sloti: 1 × Blazing M.2 (PCIe Gen5 x4), 3 × Hyper M.2 (PCIe Gen4 x4)
• SATA: 4 × SATA3 porti
• PCIe: 1 × PCIe 5.0 x16 pastiprināts tērauda slots (PCIe 5.0 ready)
• Grafikas izejas: 1 × HDMI, 1 × DisplayPort, 1 × Thunderbolt™ 4 Tips‑C

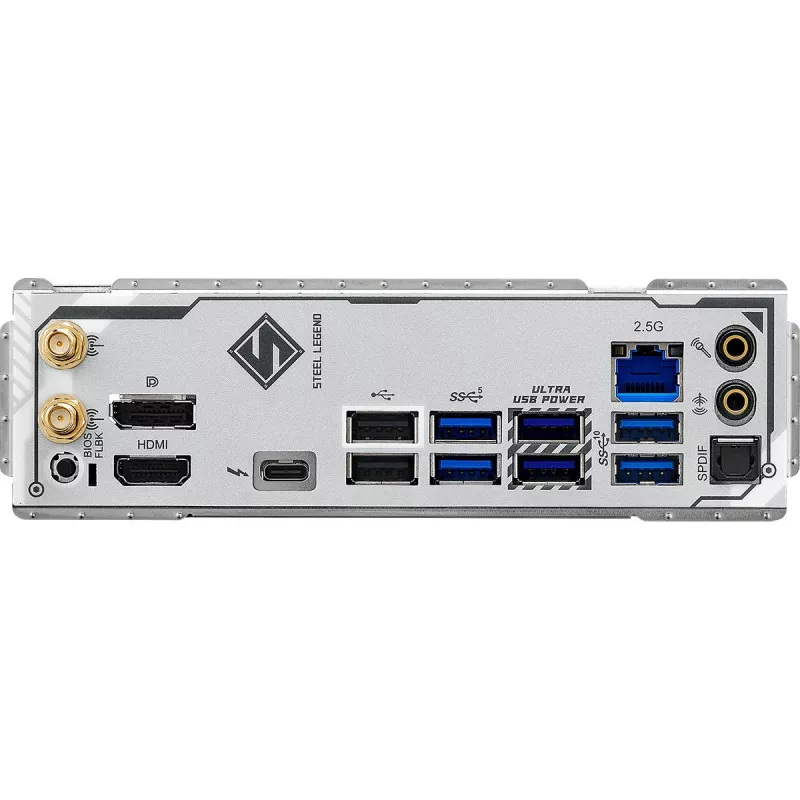

• Aizmugurējais I/O: 1 × Thunderbolt™ 4 Tips‑C, 3 × USB 3.2 Gen2 (2 aizmugurē, 1 priekšējais Tips‑C), 6 × USB 3.2 Gen1 (4 aizmugurē, 2 priekšējie), 6 × USB 2.0 (2 aizmugurē, 4 priekšējie)
• LAN: Realtek 2.5 Gb/s Ethernet
• Bezvadu: 802.11axe Wi‑Fi 6E + Bluetooth
• Audio: Realtek ALC1220 7.1 CH HD Audio Codec ar Nahimic audio
• BIOS: UEFI AMI 256 Mbit, atbalsta BIOS Flashback
• Krātuves atbalsts: SATA III RAID, HDD & SSD M.2 atbalsts, iekļauts M.2 apakšējais radiators

Lietošanas instrukcija

Uzstādiet mātesplati saderīgā micro ATX korpusā un ievietojiet Intel Core Ultra Series 2 procesoru LGA1851 ligzdā, ievērojot standarta CPU uzstādīšanas darbības. Ievietojiet DDR5 atmiņas moduļus DIMM slotos un BIOS ieslēdziet Intel® XMP vai AMD EXPO profilus, ja izmantojat atbalstītus moduļus, lai piemērotu pārbaudītus pārspīlēšanas iestatījumus. NVMe krātuvei izmantojiet Blazing M.2 slotu PCIe Gen5 SSD vai Hyper M.2 slotus Gen4 diskiem; bezrīku M.2 radiators un pret-nokrīšanas skrūve vienkāršo M.2 uzstādīšanu. Pieslēdziet krātuves ierīces SATA portiem pēc vajadzības, pievienojiet barošanas savienotājus no PSU un konfigurējiet BIOS iestatījumus, piemēram, sāknēšanas secību, enerģijas pārvaldību un termisko uzraudzību. Tīkla iestatīšanai izmantojiet iebūvēto Wi‑Fi vai Ethernet un pieslēdziet displejus, izmantojot HDMI, DisplayPort vai Thunderbolt 4 Tips‑C. RGB apgaismojumu kontrolējiet ar Polychrome RGB vai SignalRGB programmatūru pēc saderīgu LED ierīču pievienošanas iebūvētajiem savienotājiem.
