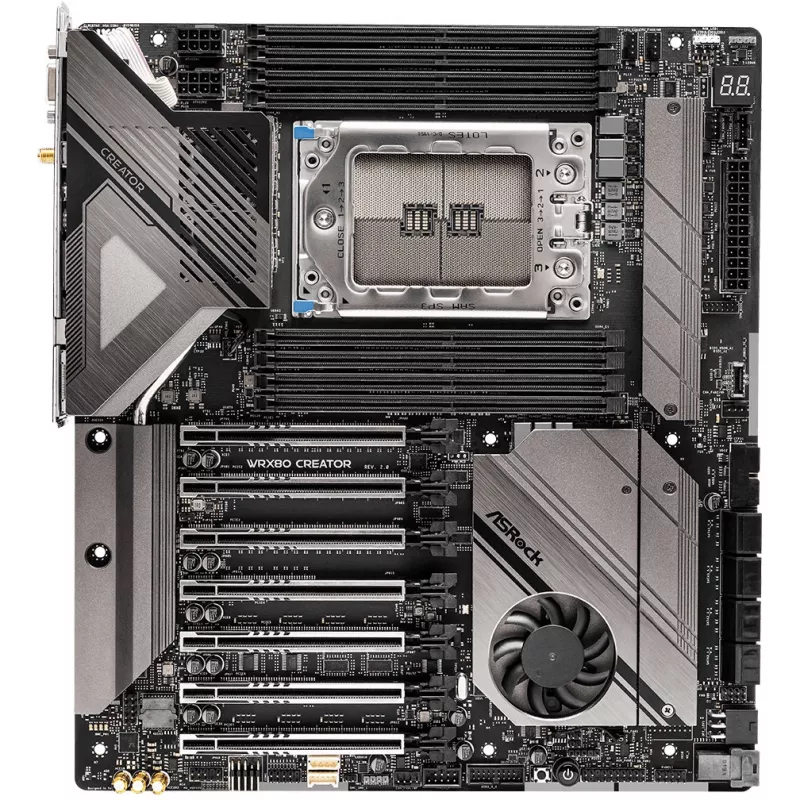

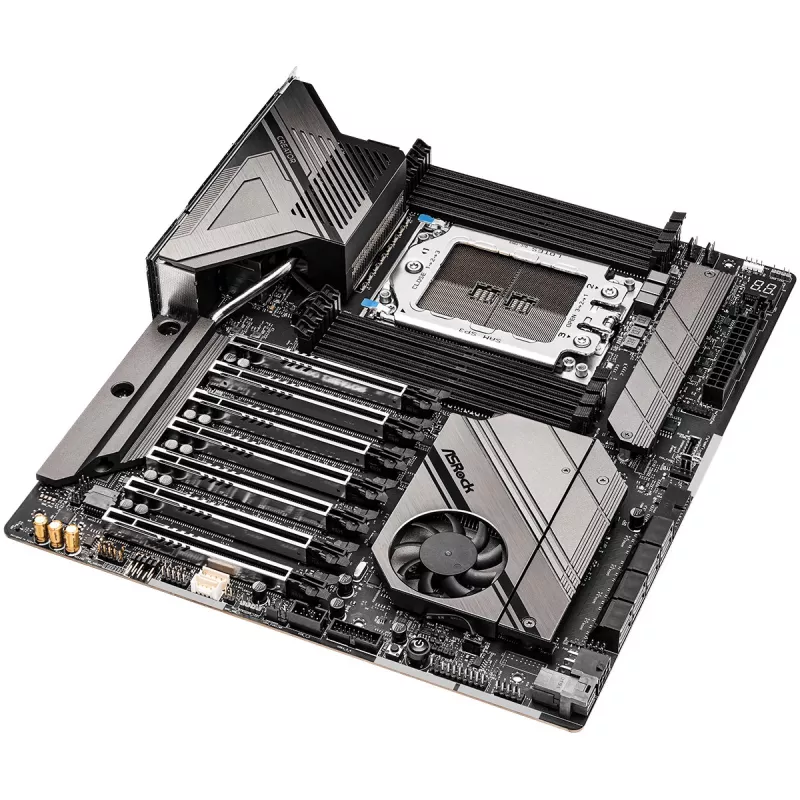

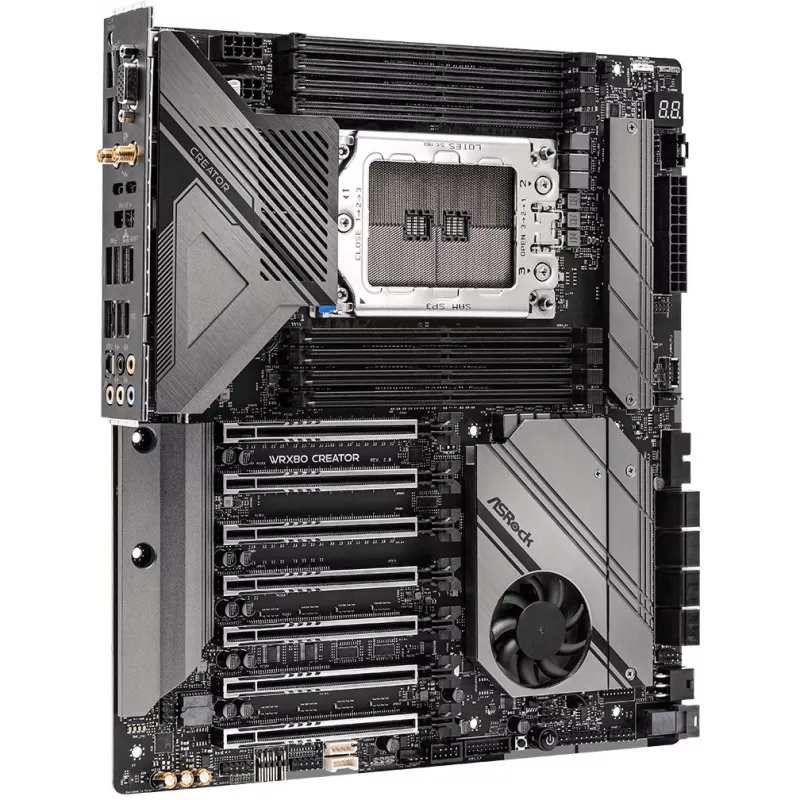

Mātesplate ASRock WRX80 CREATOR R2.0 — AMD WRX80, Socket sWRX8, E-ATX, 8× DIMM DDR4, 2 TB maks., Wi‑Fi 6E, 10Gb LAN, 7.1 audio

ASRock WRX80 CREATOR R2.0 ir Extended ATX mātesplate, kas būvēta uz AMD WRX80 mikroshēmojuma Socket sWRX8 procesoriem. Tā atbalsta AMD Ryzen™ Threadripper™ PRO 3000WX/5000WX sērijas centrālos procesorus un standarta Ryzen 3/5 procesorus, līdz 2,05 TB DDR4 atmiņas astoņos DIMM slotos, vairākas M.2 un SATA III atmiņas iespējas ar RAID atbalstu, divus 10GbE LAN kontrollerus un Wi‑Fi 6E ātrdarbīgam savienojumam. Plate ietver progresīvu barošanas piegādi, 14 slāņu servera līmeņa zemu zudumu PCB ar 2 unču varu, kompozītu VRM dzesēšanu ar diviem ventilatoriem un siltuma cauruli, un Thunderbolt 4 / USB4 Type‑C pieslēgvietas liela joslas platuma I/O.

Priekšrocības

Mātesplate izmanto Dr.MOS ar SPS (Smart Power Stage) tehnoloģiju un 8 fāžu 105A barošanas dizainu, lai nodrošinātu precīzu strāvas un temperatūras uzraudzību stabilai CPU Vcore piegādei un uzlabotām pārspīlēšanas iespējām. 14 slāņu, servera līmeņa zemu zudumu PCB ar 2 unču vara iekšējiem slāņiem un PCIe Gen4 virsmas montāžas tehnoloģiju uzlabo signāla integritāti un siltuma efektivitāti atmiņai un PCIe ierīcēm. Kompozītu VRM radiatoru konstrukcijas ar 7 W/mK MOSFET termiskajiem paliktņiem un diviem ventilatoriem palielina siltuma izkliedi. Iebūvētās funkcijas ietver divus Marvell/Aquantia 10GbE LAN, Thunderbolt 4/USB4 Type‑C, Nahimic audio apstrādi un elastīgu integrētu I/O vairogu vienkāršai uzstādīšanai.

Piemērota

• Darbstacijām profesionālam dizainam, simulācijai un renderēšanai
• Serveriem vai skaitļošanas mezgliem, kam nepieciešams IPMI un BMC (AST2500)
• Augstas veiktspējas atmiņas un tīkla lietojumprogrammām, izmantojot 10GbE un NVMe
• Sistēmām, kam nepieciešama plaša PCIe Gen4 paplašināšana (vairākas GPU vai pievienojamās kartes)

Galvenās specifikācijas

• Mikroshēmojums: AMD WRX80
• Ligzda: Socket sWRX8 (atbalsta Ryzen™ Threadripper™ PRO 3000WX/5000WX)
• Formas faktors: Extended ATX
• Barošanas dizains: 8 barošanas fāzes, 105A SPS (Dr.MOS)
• PCB: 14 slāņu servera līmeņa zemu zudumu PCB ar 2 unču varu
• Atmiņa: DDR4‑SDRAM, 8 DIMM sloti, līdz 2048 GB, atbalsta DDR4 4533+ (OC)
• PCIe: 7 x PCIe Gen4 x16 sloti
• Atmiņas ierīces: 8 x SATA3, Hyper M.2 (PCIe Gen4 x4) sloti, 1 U.2 (PCIe Gen3 x4)

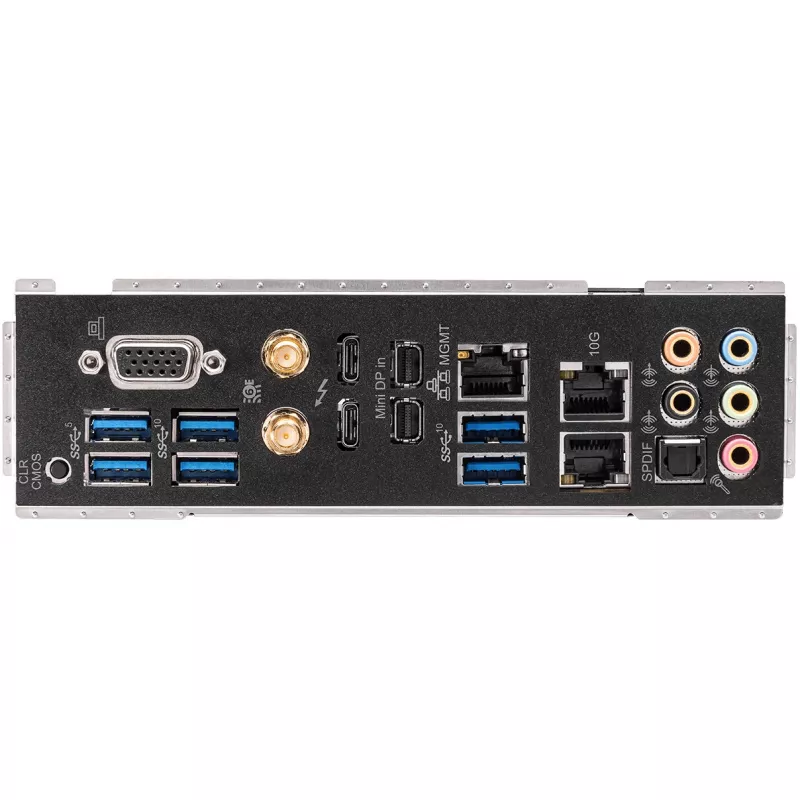

• USB / Thunderbolt: 2 x Thunderbolt™ 4 Type‑C, 5 x USB 3.2 Gen2, 6 x USB 3.2 Gen1
• LAN / Bezvadu: Divi Marvell (Aquantia) 10GbE, 1 īpašs IPMI LAN, Intel 802.11ax (Wi‑Fi 6E) + Bluetooth 5.3
• Audio: 7.1 CH HD Audio (Realtek ALC4050H + ALC1220) ar Nahimic
• BMC: Aspeed AST2500
• BIOS: UEFI AMI 256 Mb

Lietošana

Uzstādiet mātesplati saderīgā Extended ATX korpusā, izlīdziniet un nostipriniet elastīgo integrēto I/O vairogu un piestipriniet atbalstītu Socket sWRX8 centrālo procesoru ar piemērotu dzesētāju, kas piestiprināts pie kompozītā VRM radiatora zonas. Ievietojiet DDR4 atmiņas moduļus saskaņotos DIMM pāros vai saskaņā ar mātesplates rokasgrāmatu, lai sasniegtu nepieciešamo kanālu konfigurāciju un maksimālo ietilpību. Pievienojiet NVMe M.2 diskus vai SATA ierīces un konfigurējiet RAID UEFI, ja nepieciešams. Pievienojiet strāvas savienotājus no barošanas avota ar pietiekamu jaudu un nepieciešamajiem 8‑/24‑pu CPU strāvas savienotājiem, pēc tam pievienojiet perifērijas ierīces, piemēram, GPU, PCIe Gen4 x16 slotos un ārējās ierīces Thunderbolt 4 / USB Type‑C pieslēgvietās. Attālinātai pārvaldībai pievienojiet īpašo IPMI LAN un konfigurējiet AST2500 BMC iestatījumus.

Ieteikumi

Lai nodrošinātu uzticamu augstas veiktspējas darbību, izmantojiet augstas kvalitātes DDR4 ECC vai ne-ECC moduļus, kas validēti WRX80 platformām, vairāku līniju barošanas avotu, kas spēj nodrošināt centrālo procesoru un vairākas PCIe kartes, un nodrošiniet pietiekamu gaisa plūsmu korpusā, lai papildinātu kompozītā VRM radiatoru. Uzturiet BIOS un BMC programmaparatūru atjauninātu, lai uzlabotu stabilitāti un saderību.
