Mātesplate ASRock X870E Taichi OCF AM5 ATX DDR5, AMD X870E, 2x DDR5 sloti, Wi‑Fi 7, USB4, PCIe 5.0

ASRock X870E Taichi OCF ir ATX AM5 mātesplate, kas izstrādāta AMD Ryzen 7000 sērijas procesoriem un balstīta uz AMD X870E mikroshēmojumu. Tā atbalsta DDR5 atmiņu divos DIMM slotos (divkanālu, ECC un ne-ECC) līdz 128 GB, piedāvā divus PCIe 5.0 x16 paplašināšanas slotus, vairākas M.2 un SATA III glabāšanas opcijas ar RAID 10 atbalstu, integrētu Realtek ALC4082 audio 5.1 izvadei un Realtek RTL8126 Ethernet kontrolieri. Tīkla iespējas ietver Wi‑Fi 7 (802.11be) ar 2x2 antenu konfigurāciju un Bluetooth 5.4. Aizmugures I/O nodrošina HDMI, USB4 Gen3x2, USB 3.2 Gen 2x2, vairākus USB Type-A portus un RJ-45 LAN portu. Plate izmanto UEFI AMI BIOS un ietver Clear CMOS pogu, plašu ventilatoru un RGB galvenes, kā arī iekļautu Wi‑Fi antenu.

Priekšrocības

Mātesplate apvieno modernus savienojamības standartus — PCIe 5.0, USB4 Gen3x2 un Wi‑Fi 7 — ar augstas klases mikroshēmojumu, kas paredzēts AM5 platformām, nodrošinot liela joslas platuma paplašināšanu un ātras glabāšanas konfigurācijas. Divi DDR5 sloti atbalsta līdz 128 GB divkanālu režīmā ar ECC un ne-ECC saderību. Iebūvētas funkcijas, piemēram, UEFI AMI BIOS ar Clear CMOS pogu, vairākas ventilatoru un RGB galvenes, kā arī integrēts Realtek audio un LAN, piedāvā būvniecībai gatavu risinājumu veiktspējīgām galddatoru sistēmām.

Piemērots

• Augstas veiktspējas galddatoru būvniecībai ar AMD Ryzen 7000 sērijas CPU
• Satura veidošanas un multivides sistēmas, kurām nepieciešama 5.1 audio un ātra glabāšana
• Sistēmas, kurām nepieciešama PCIe 5.0 grafika vai vairākas paplašināšanas kartes
• Mājas vai maza biroja uzstādījumi, kuriem nepieciešama Wi‑Fi 7 un Ethernet savienojamība

Galvenās specifikācijas

• Formas faktors: ATX; mātesplates mikroshēmojums: AMD X870E
• CPU atbalsts: AMD Ryzen 7000 sērija (AM5 ligzda)
• Atmiņa: 2× DIMM DDR5, divkanālu, ECC un ne-ECC, līdz 128 GB, bezkopību
• Paplašināšana: 2× PCIe x16 (PCIe Gen5), 1× PCIe x4 (PCIe Gen4)
• Glabāšanas saskarnes: M.2 un SATA III ar RAID 10 atbalstu

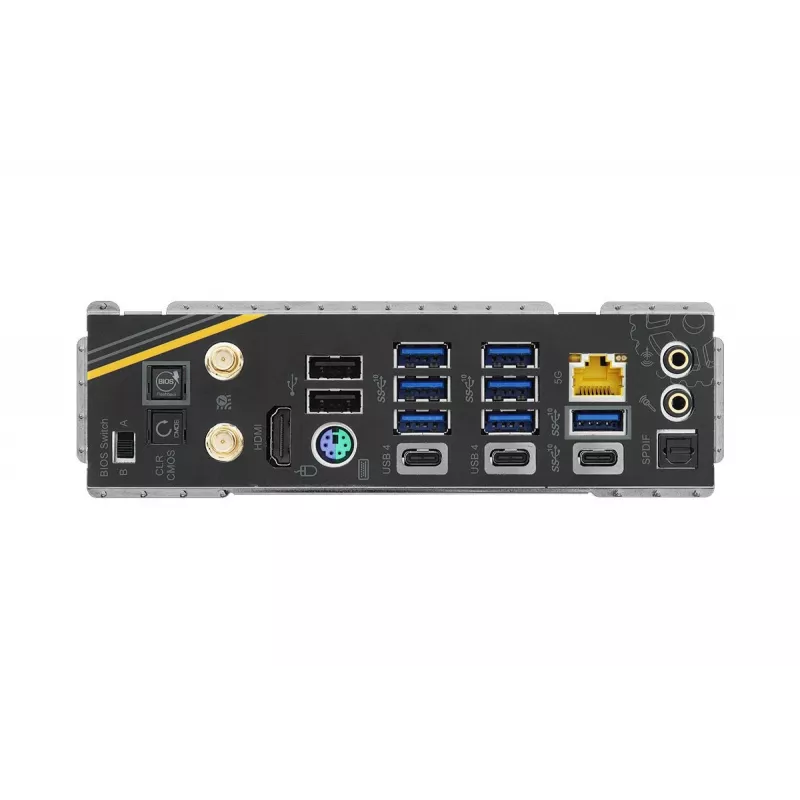

• Aizmugures I/O: HDMI (1), USB4 Gen3x2 (2), USB 3.2 Gen2 Type-A un Gen2x2 savienotāji, vairāki USB Type-A porti, USB 2.0 porti, S/PDIF izeja, RJ-45 LAN
• Tīklošana: Wi‑Fi 7 (802.11be) 2x2, Bluetooth 5.4, Ethernet kontrolieris Realtek RTL8126
• Audio: Realtek ALC4082, 5.1 kanālu izeja
• Iekšējie savienotāji: ATX 24-pin, 8‑pin EPS, 12V barošanas savienotājs, CPU un korpusa ventilatoru galvenes, SATA III savienotāji, USB 3.2 un USB 2.0 iekšējās galvenes, RGB LED galvene
• BIOS: UEFI AMI ar Clear CMOS pogu
• Izmēri (P×D): 305 × 267 mm

Kā lietot

Uzstādiet ASRock X870E Taichi OCF saderīgā ATX korpusā, kas izlīdzināts ar AM5 ligzdu. Pievienojiet atbalstītu AMD Ryzen 7000 sērijas procesoru un DDR5 DIMM moduļus abos atmiņas slotos saskaņā ar mātesplates rokasgrāmatu, lai iespējotu divkanālu darbību. Pievienojiet barošanu, izmantojot 24-pin ATX un 8-pin EPS savienotājus, pievienojiet CPU un korpusa ventilatorus attiecīgajām galvenēm un uzstādiet glabāšanas ierīces M.2 vai SATA III portos. Izmantojiet aizmugures I/O portus displejam, USB ierīcēm un tīkla savienojumiem; uzstādiet pievienoto antenu Wi‑Fi un Bluetooth savienojumiem. Piekļūstiet UEFI AMI BIOS pie sāknēšanas, lai veiktu programmatūras iestatījumus, RAID konfigurāciju un veiktspējas regulēšanu.

Ieteikumi

Stabilai darbībai un optimālai veiktspējai izmantojiet augstas kvalitātes DDR5 atmiņas moduļus, kas saderīgi ar AM5 platformām, nodrošiniet pietiekamu dzesēšanu PCIe 5.0 kartēm un atjauniniet BIOS uz jaunāko UEFI laidienu. Konfigurējot RAID 10, ievērojiet mātesplates rokasgrāmatu pareizai disku secībai un dublēšanas procedūrām pirms masīvu izveides.
