Mātesplate ASRock Z790I LIGHTNING WIFI — Intel Z790, LGA 1700, Mini-ITX, DDR5 līdz 8600 MHz, 2x DIMM, Wi‑Fi 6E, 2.5Gb LAN, 2x M.2

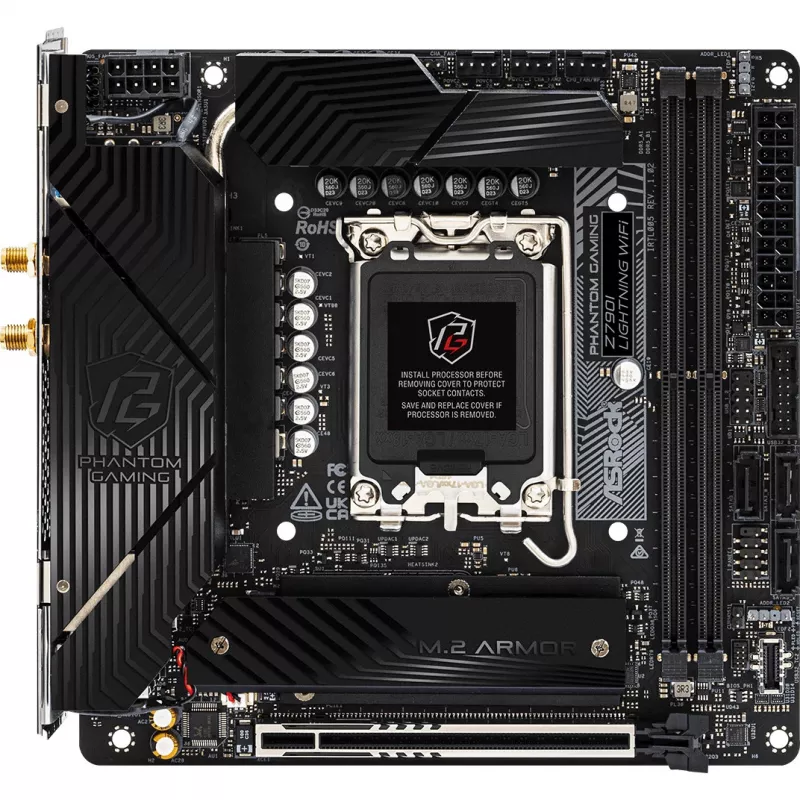

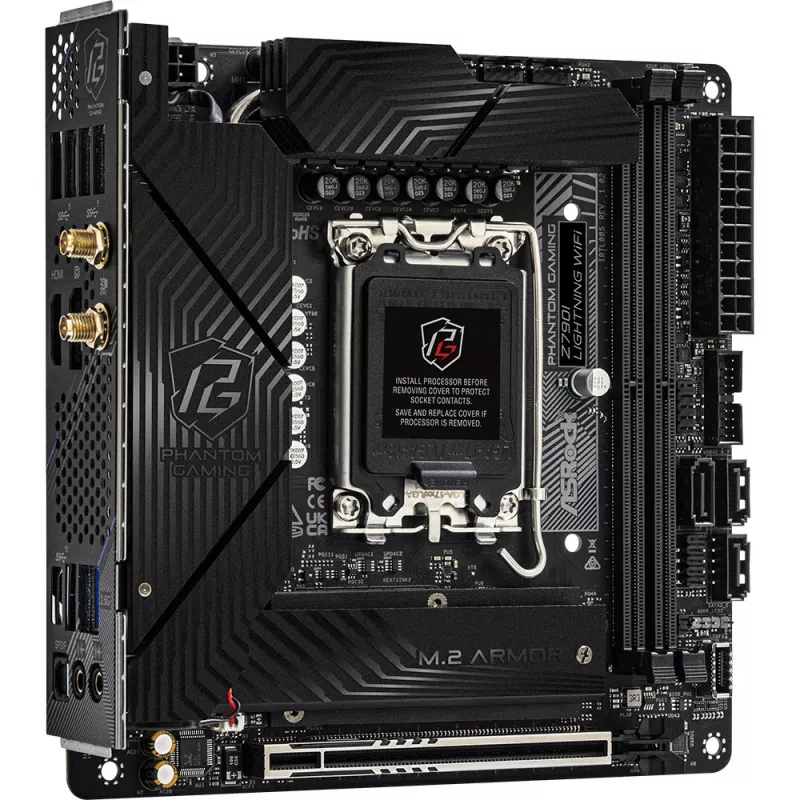

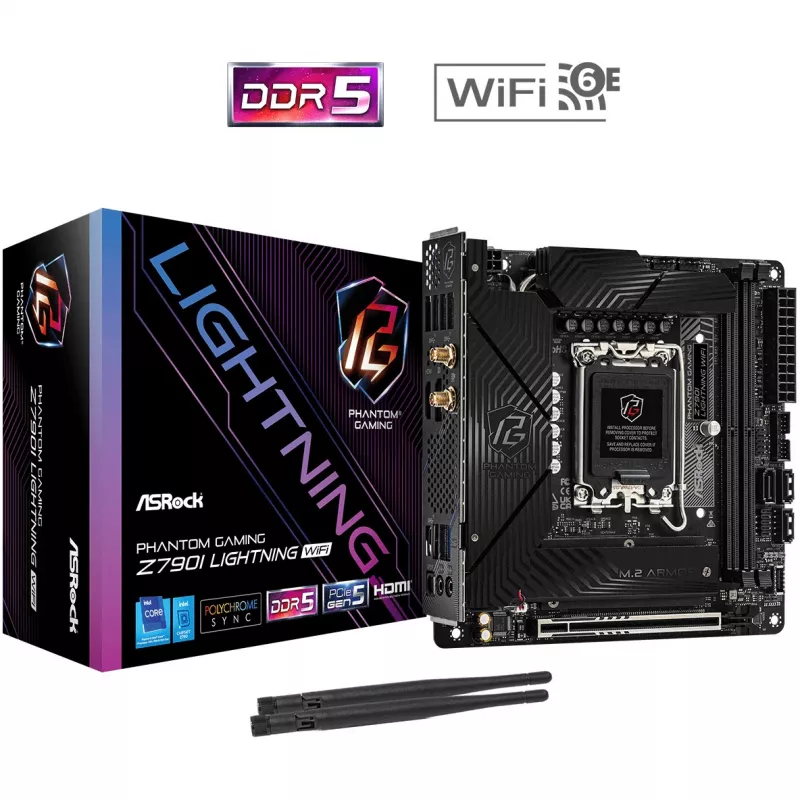

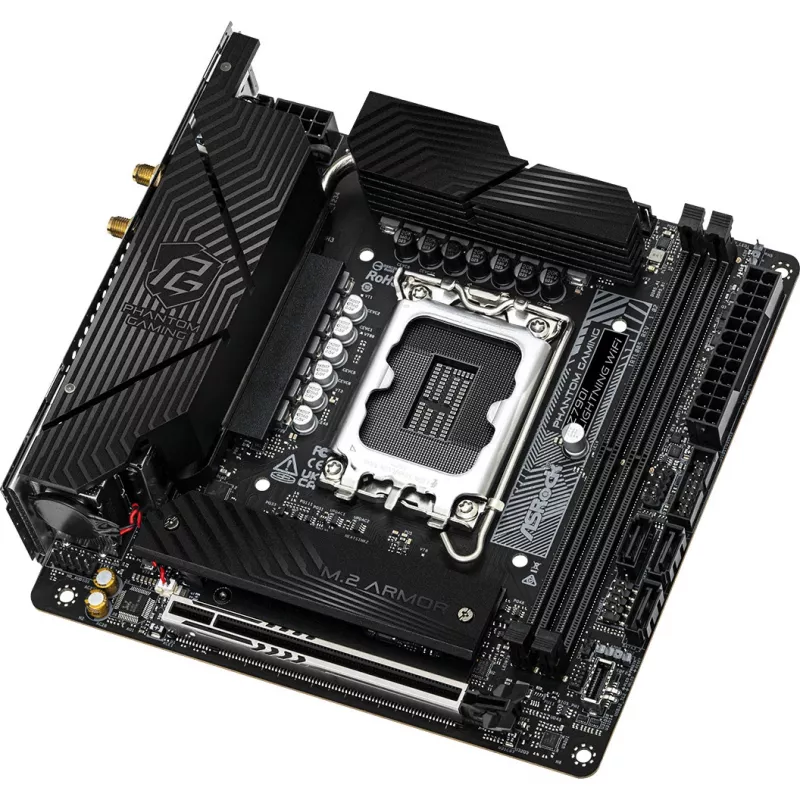

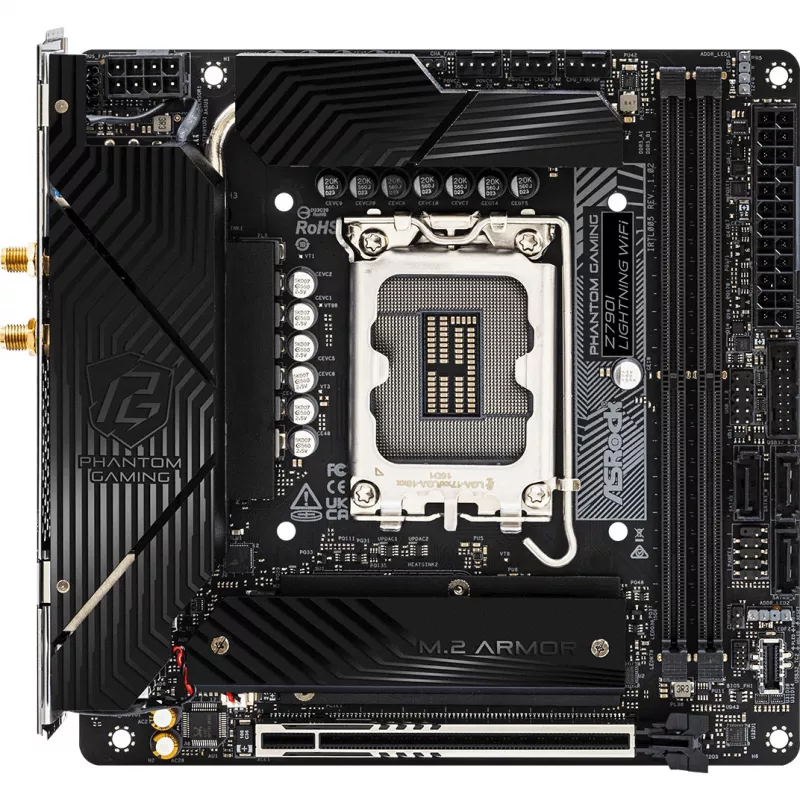

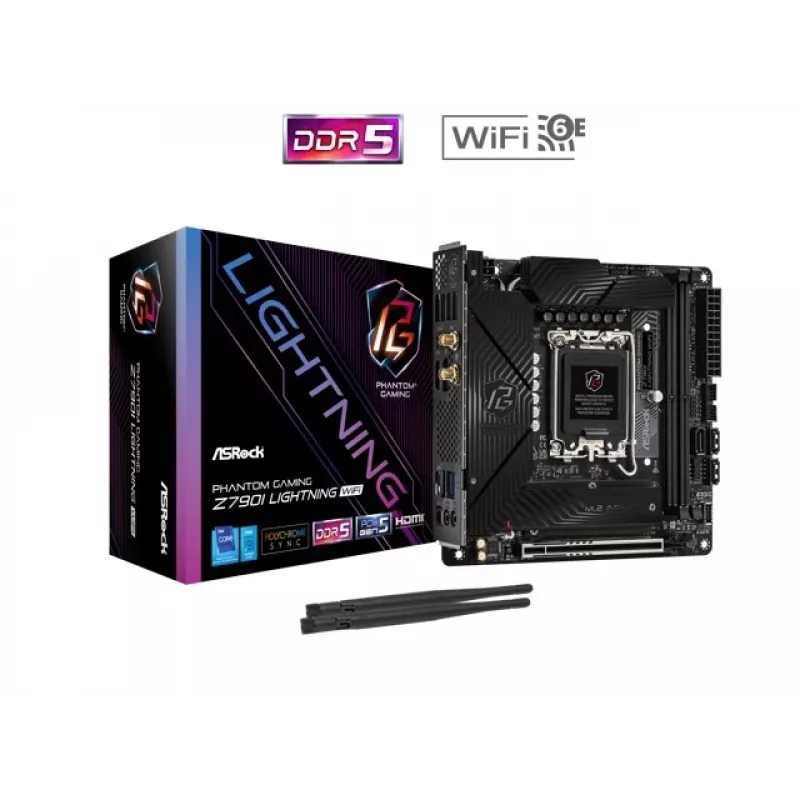

ASRock Z790I LIGHTNING WIFI ir kompakta Mini-ITX mātesplate, kuras pamatā ir Intel Z790 mikroshēmojums LGA 1700 procesoriem. Tā atbalsta Intel Core i7 sērijas CPU, divus DDR5 DIMM slotus ar kopējo atmiņu līdz 96 GB un frekvencēm līdz 8600 MHz, divus M.2 PCIe 4.0 krātuves risinājumus, SATA III un pamata RAID, integrētu Wi‑Fi 6E un Bluetooth 5.3, 2.5 Gigabit Ethernet, atsevišķus HDMI un DisplayPort video izejas, 7.1 kanālu audio (Realtek ALC897) un dažādus USB portus, tostarp priekšējā paneļa USB Type-C. Plate tiek komplektēta ar antenu, SATA kabeli un montāžas skrūvēm.

Priekšrocības

Mini-ITX formas faktors apvieno pilnvērtīgu Intel Z790 mikroshēmojumu ar nelielu izmēru, kas piemērots kompaktiem salikumiem. Augsts DDR5 atmiņas atbalsts un divi M.2 PCIe 4.0 sloti nodrošina spēcīgu veiktspēju un ātras krātuves iespējas. Integrēts Wi‑Fi 6E, Bluetooth 5.3 un 2.5 Gb Ethernet piedāvā elastīgu tīkla savienojumu, savukārt vairāki USB porti un priekšējais USB-C atvieglo perifērijas ierīču pieslēgšanu. Iebūvētais 7.1 audio un modernie displeja izeju standarti atbalsta multivides lietojumu mazās sistēmās.

Piemērots

• Kompaktiem galddatora salikumiem un mazās formas faktora PC
• Mājas biroja un multivides sistēmām ar atsevišķām displeja izejām
• Spēļu vai produktivitātes sistēmām, kurām nepieciešama ātrdarbīga DDR5 atmiņa un NVMe krātuve
• Sistēmām, kurām nepieciešams Wi‑Fi 6E, Bluetooth 5.3 un 2.5 Gb vadu tīkls

Galvenās specifikācijas

• Formas faktors: Mini-ITX (170 mm x 170 mm)
• Mikroshēmojums: Intel Z790
• CPU ligzda: LGA 1700 (atbalsta Intel Core i7 sēriju)
• Atmiņa: 2 x DIMM, DDR5, divkanālu, līdz 96 GB, līdz 8600 MHz (nebuferēta)
• Krātuves saskarnes: 2 x M.2 (PCIe 4.0), SATA III, atbalsta HDD & SSD
• RAID: atbalstīts (norādīts RAID 0)
• Paplašināšana: 1 x PCIe x16 (Gen5)
• Maksimālā displeja izvades izšķirtspēja: līdz 7680 x 4320
• Tīkls: Wi‑Fi 6E (802.11ax), Bluetooth 5.3, 2.5 Gigabit Ethernet
• Audio: 7.1 kanāli, Realtek ALC897

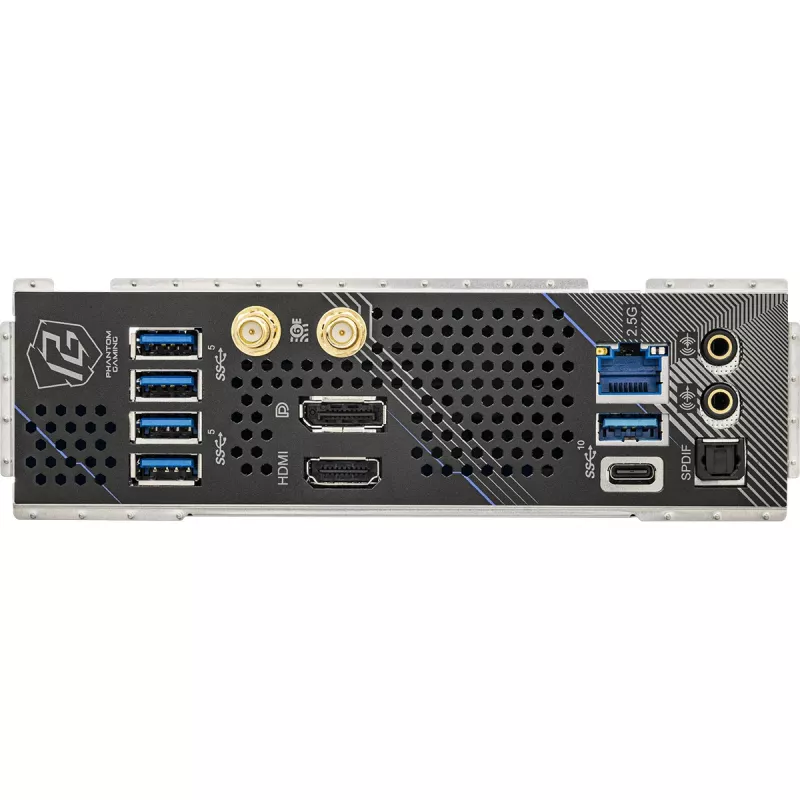

• Aizmugurējās un iekšējās I/O iespējas: HDMI, DisplayPort 1.4, vairāki USB Typee-A porti, 1 x USB 3.2 Gen2 Type-C (aizmugurē), priekšējā paneļa USB Type-C, SPDIF optiskā izeja, MIC un line-out
• Barošanas savienotāji: 24-pin ATX, 8-pin EPS, 12V savienotājs
• Dzesēšana un galvenes: CPU ventilatora savienotājs, korpusa ventilatoru savienotāji (2), 2 adresējamas RGB galvenes
• BIOS: UEFI AMI

Kā lietot

Ievietojiet ASRock Z790I LIGHTNING WIFI saderīgā Mini-ITX korpusā un pievienojiet saderīgu LGA 1700 procesoru un atbilstošu dzesētāju. Uzstādiet līdz diviem DDR5 DIMM moduļiem saskaņā ar mātesplates rokasgrāmatu, lai nodrošinātu divkanālu darbību, un pieslēdziet barošanu, izmantojot 24-pin ATX un 8-pin EPS savienotājus. Ievietojiet NVMe SSD M.2 slotos vai pieslēdziet SATA diskus, izmantojot komplektā iekļauto SATA kabeli; ja nepieciešams, konfigurējiet RAID BIOS. Pievienojiet komplektā iekļauto Wi‑Fi antenu un pieslēdziet ārējos displejus caur HDMI vai DisplayPort. Instalējiet operētājsistēmu (tiek atbalstīta Windows 11 x64) un, ja nepieciešams, atjauniniet UEFI / draiveru pakotnes no ASRock vietnes.

Ieteikumi

Lai nodrošinātu stabilu augstfrekvences DDR5 darbību, ievērojiet atmiņas uzstādīšanas vadlīnijas rokasgrāmatā un izmantojiet pārbaudītus atmiņas komplektus. Nodrošiniet pietiekamu dzesēšanu un izmantojiet kvalitatīvus barošanas blokus, kas nodrošina nepieciešamos ATX un EPS savienotājus. Pirms pirmās lietošanas atjauniniet UEFI uz jaunāko versiju un instalējiet tīkla draiverus, lai aktivizētu Wi‑Fi 6E un Bluetooth 5.3 funkcionalitāti.
