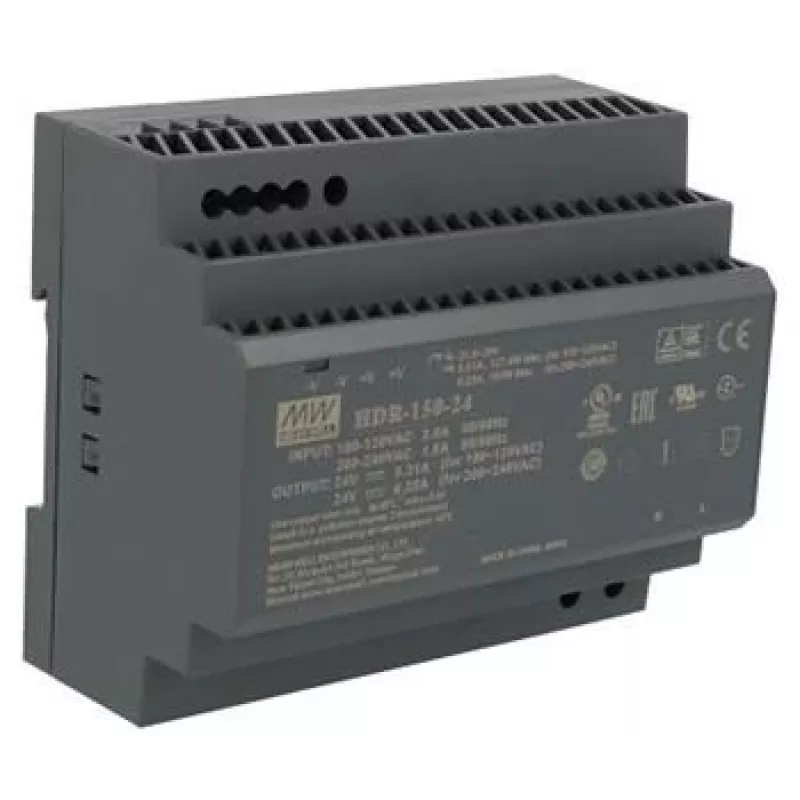

MEAN WELL HDR-150-24 barošanas adapteris

MEAN WELL HDR-150-24 ir īpaši plāns maiņstrāvas-līdzstrāvas DIN sliedes barošanas avots, kas paredzēts uzstādīšanai rūpnieciskajos un vadības skapjos. Tam ir plašs ieejas diapazons no 85 līdz 264 V maiņstrāvas un tas nodrošina regulētu 24 V līdzstrāvas izeju līdz 6,25 A (kopējā jauda 150 W). Kompaktais korpuss (105 mm × 54,5 mm × 90 mm) ir piemērots standarta DIN sliedēm un atbilst RoHS vides prasībām, tādējādi tas ir piemērots aprīkojumam, kam nepieciešama stabila 24 V līdzstrāvas padeve.

Priekšrocības

HDR-150-24 piedāvā plašu ieejas sprieguma diapazonu lietošanai dažādos tīkla apstākļos, plānu profilu vietu taupošai DIN sliedes montāžai un stabilu 24 V līdzstrāvas izeju ar nominālo jaudu 150 W. Tā metāla korpuss nodrošina uzticamu uzstādīšanu vadības skapjos, un RoHS atbilstība samazina ietekmi uz vidi.

Piemērots (uzdevumiem / lietošanas scenārijiem)

• PLC, releju un vadības moduļu barošanai rūpnieciskajos paneļos
• 24 V līdzstrāvas sensoru un izpildmehānismu padevei
• DIN sliedes instalācijām automatizācijas un ēku vadības sistēmās
• Esošo 24 V barošanas avotu nomaiņai vai uzlabošanai iekārtās

Galvenās specifikācijas

• Modelis: MEAN WELL HDR-150-24 (MPN: HDR-150-24)
• Ieejas spriegums: 85–264 V maiņstrāvas
• Izejas spriegums: 24 V līdzstrāvas
• Izejas strāva: 6,25 A
• Izejas jauda: 150 W
• Izmēri: 105 × 54,5 × 90 mm
• Montāža: DIN sliede
• Atbilstība: RoHS
• EAN: 4021087049573

Kā lietot

Uzstādiet HDR-150-24 uz standarta DIN sliedes vadības korpusa iekšpusē. Pievienojiet maiņstrāvas tīkla ieeju (85–264 V maiņstrāvas) attiecīgajiem L un N spailēm un pievienojiet aizsargzemējumu pie PE spailes. Pievienojiet 24 V līdzstrāvas izeju slodzei, ievērojot polaritāti. Pārliecinieties, ka kopējā slodze nepārsniedz 6,25 A un nodrošiniet pietiekamu ventilāciju ap ierīci. Ievērojiet vietējos elektroinstalācijas noteikumus un pirms vadu pievienošanas atslēdziet tīkla strāvu.

Ieteikumi

Lai nodrošinātu uzticamu ilgtermiņa darbību, izvairieties no nepārtrauktas noslogošanas virs 80% no nominālās strāvas, nodrošiniet, lai apkārtējā temperatūra un ventilācija atbilstu ražotāja norādītajam diapazonam, un izmantojiet atbilstošus drošinātājus maiņstrāvas ieejā un līdzstrāvas izejā, ja to pieprasa vietējie standarti.
