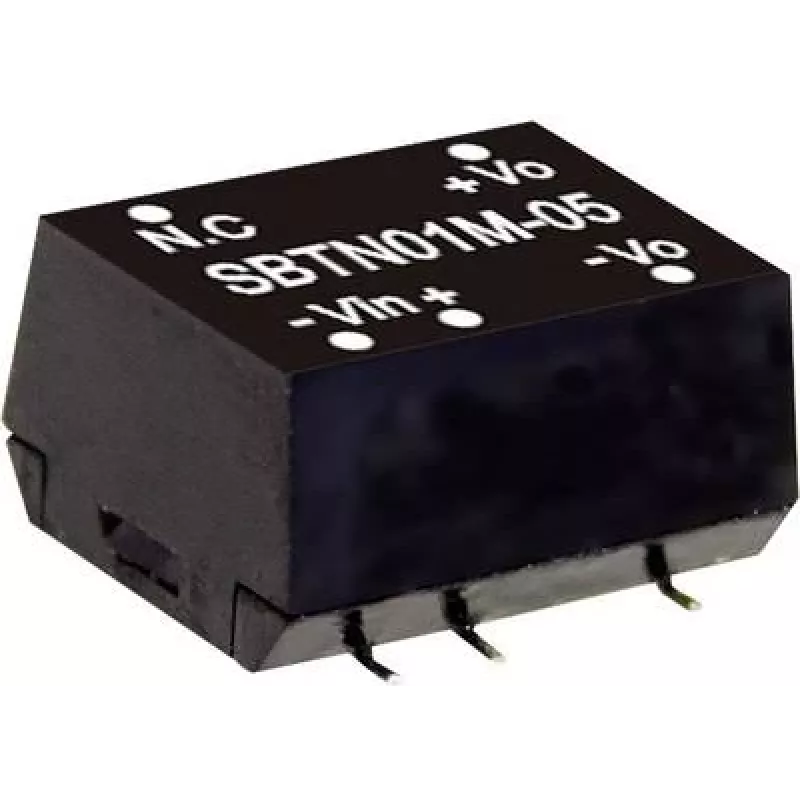

MEAN WELL SBTN01M-05 strāvas adapteris 1 W Ieejas spriegums 10.8 - 13.2 V Izejas spriegums 5 V

MEAN WELL SBTN01M-05 ir kompakts PCB montāžas DC-DC pārveidotājs, kas paredzēts lietojumiem ar ieejas spriegumu no 10,8 līdz 13,2 V līdzstrāvas. Modulis nodrošina regulētu 5 V līdzstrāvas izeju ar izejas strāvas diapazonu 0,02–0,2 A (1 W maksimālā jauda) SMD stila korpusā un atbilst RoHS prasībām.

Priekšrocības

Šis DC-DC pārveidotājs nodrošina stabilu 5 V izeju no automašīnu vai līdzīgām 12 V sistēmām norādītajā ieejas diapazonā. Tā PCB montāžas SMD korpuss ietaupa plates vietu un vienkāršo montāžu. Ar zemu jaudas nominālu un regulētu izeju tas ir piemērots mazu elektronikas ierīču barošanai, vienlaikus atbilstot RoHS vides prasībām.

Piemērots

• Mazu sensoru un mikrokontrolleru plašu barošanai
• Mazjaudas automobiļu vai transportlīdzekļu elektronikai (12 V sistēmas)
• Iegultiem moduļiem un kompaktai plaša patēriņa elektronikai, kam nepieciešami 5 V pie zemas strāvas

Galvenās specifikācijas

• Ražotājs: MEAN WELL
• Modelis / MPN: SBTN01M-05
• Ieejas spriegums: 10,8–13,2 V līdzstrāvas
• Izejas spriegums: 5 V līdzstrāvas
• Izejas strāva: 0,02–0,2 A (maks. 1 W)
• Montāža: PCB montāža, SMD korpuss
• Atbilstība: RoHS
• EAN: 4021087041966

Lietošana

Pielodējiet SBTN01M-05 uz PCB saskaņā ar ražotāja ieteikto nospiedumu un polaritāti. Pievadiet ieejas spriegumu diapazonā no 10,8 līdz 13,2 V līdzstrāvas un pārbaudiet izeju ar mērierīci pirms jutīgu slodžu pievienošanas. Nodrošiniet pareizu plates izkārtojumu un atsaistes saskaņā ar MEAN WELL vadlīnijām, lai saglabātu stabilitāti un samazinātu troksni.

Ieteikumi

Izmantojiet šo pārveidotāju tikai norādītajos ieejas un izejas diapazonos un nepārsniedziet 0,2 A izejas ierobežojumu. Nodrošiniet atbilstošus termiskos apstākļus uz PCB un ievērojiet MEAN WELL lietošanas piezīmes par montāžu un ķēdes aizsardzību, lai nodrošinātu uzticamu darbību.
