MEAN WELL UHP-500R-5 barošanas adapteris 500 W 5 V

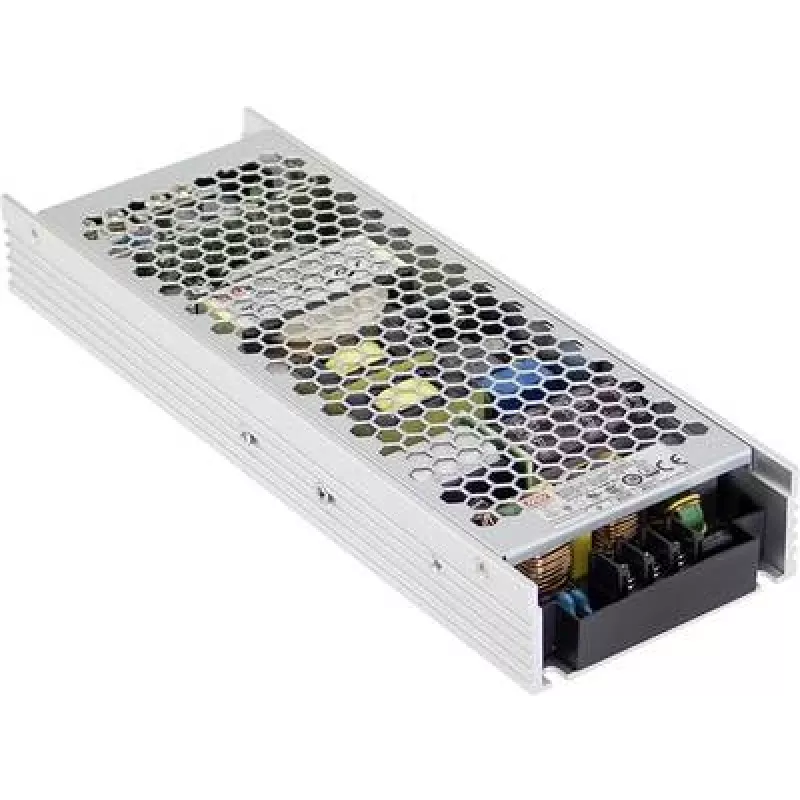

MEAN WELL UHP-500R-5 ir plāns slēgts maiņstrāvas-līdzstrāvas vienas izejas barošanas avots ar aktīvo PFC, nodrošinot 5 V līdzstrāvu pie 80 A (500 W). Tas pieņem plašu ieejas sprieguma diapazonu 90–264 V maiņstrāva un nodrošina DC OK signālu sistēmas uzraudzībai. Ierīces kompaktie izmēri (81 mm × 232 mm × 31 mm) un atbilstība RoHS prasībām padara to piemērotu instalācijām ar ierobežotu vietu un gadījumiem, kad nepieciešams ievērot vides standartus.

Priekšrocības

Barošanas adapteris piedāvā augstu nepārtrauktu 500 W jaudu plānā formas faktora ietvarā, ar aktīvo jaudas koeficienta korekciju uzlabotai ieejas efektivitātei un samazinātiem harmoniskajiem kropļojumiem. Iebūvētā DC OK signalizācija ļauj viegli integrēt sistēmas uzraudzībā. Kompaktais korpuss un standartizētās drošības funkcijas atvieglo uzstādīšanu šaurās vietās vai statīvu montāžās.

Piemērots

• Iegultām sistēmām un rūpnieciskajiem kontrolieriem
• Telekomunikāciju iekārtām un tīkla ierīcēm
• Kompaktiem serveru vai datu glabāšanas moduļiem
• Automatizācijas paneļiem un vadības skapjiem

Galvenās specifikācijas

• Modelis: UHP-500R-5
• Ražotājs: MEAN WELL
• Ieejas spriegums: 90–264 V maiņstrāva
• Izeja: 5 V līdzstrāva, 80 A (500 W)
• Funkcija: Viena izeja, slēgta konstrukcija, PFC
• Signāls: DC OK
• Izmēri (P × D × A): 81 × 232 × 31 mm
• Atbilstība: RoHS

Kā lietot

Uzstādiet UHP-500R-5 vietā ar pietiekamu ventilāciju un drošu stiprinājumu, kas ir saderīgs ar tā plāno korpusu. Pievienojiet maiņstrāvas ieeju norādītajā 90–264 V diapazonā un pievienojiet 5 V līdzstrāvas izeju slodzei, ievērojot pareizu polaritāti un pietiekamu vada šķērsgriezumu 80 A strāvai. Izmantojiet DC OK signālu attālinātai uzraudzībai vai integrācijai ar sistēmas kontrolieriem. Uzstādīšanas laikā ievērojiet ražotāja elektroinstalācijas shēmas un vietējos elektrodrošības noteikumus.

Ieteikumi

Nodrošiniet, lai apkārtējā temperatūra un gaisa plūsma atbilstu ierīces darbības robežvērtībām; neaizsedziet ventilācijas atveres. Izmantojiet atbilstošus drošinātājus un kabeļus 80 A izejas strāvai, un pirms nepārtrauktas darbības pārbaudiet saderību ar pievienoto iekārtu.
