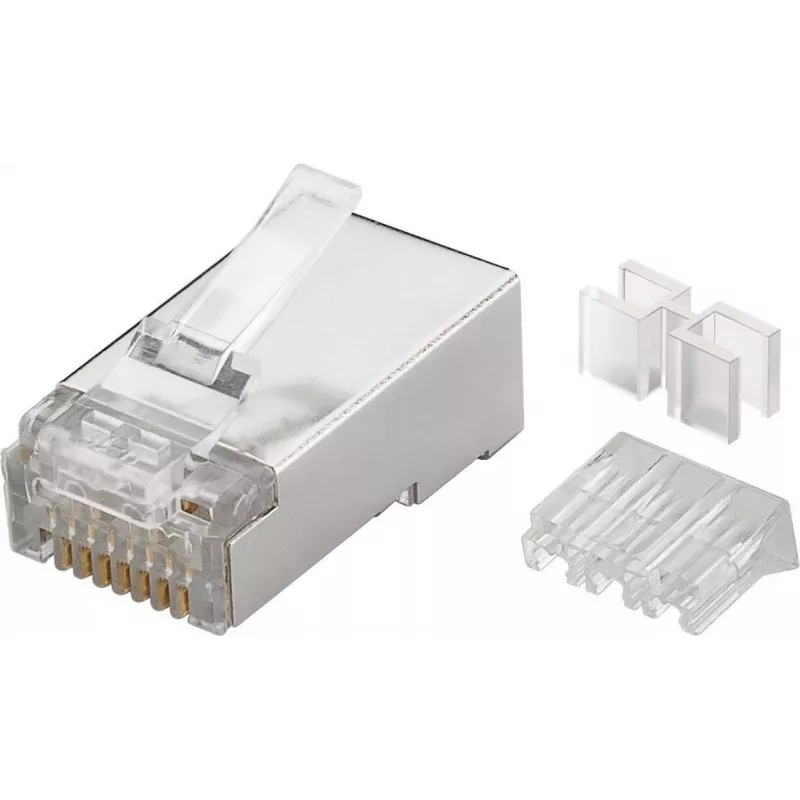

Microconnect KON506-10 vadu savienotājs RJ45 caurspīdīgs

Microconnect KON506-10 ir caurspīdīgs RJ45 vadu savienotājs, kas īpaši izstrādāts Cat6 kabeļiem. Piegādāts iepakojumos pa desmit, katrs savienotājs ir viegls un kompakts, paredzēts, lai nodrošinātu konsekventu elektrisko kontaktu un mehānisko stabilitāti strukturētās tīkla instalācijās. Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vadītāju ievietošanu un izlīdzināšanu, atbalstot precīzu termināciju un uzticamu signāla pārraidi Ethernet lietojumiem.

Priekšrocības

Šie RJ45 savienotāji apvieno kompaktu dizainu ar caurspīdīgu korpusu, kas atvieglo ātru vizuālu vadu secības un ievietošanas pārbaudi. Savienotāji ir izmērīti Cat6 vadītājiem, lai saglabātu veiktspēju līdz kategorijas novērtējumam un samazinātu nepareizas vadu savienošanas risku. To vieglā konstrukcija un konsekventas ražošanas pielaides palīdz nodrošināt atkārtojamus presējumus un ilgtermiņa mehānisko stabilitāti sadales paneļos, keystone ligzdās un pielāgotos kabeļu mezglos.

Piemērots

• Cat6 savienojuma kabeļu terminācijai Ethernet tīkliem
• Kabeļu remontam uz vietas un pielāgota garuma kabeļu montāžai
• Lietošanai ar rokas presēšanas instrumentiem profesionālām vai DIY instalācijām
• Mazām instalācijām, kur nepieciešami kompakti savienotāji un vizuāla pārbaude

Galvenās specifikācijas

• Savienotāja tips: RJ45
• Saderība: Cat6 kabelis
• Krāsa: Caurspīdīgs korpuss vizuālai pārbaudei
• Iepakojuma daudzums: 10 savienotāji iepakojumā
• Vienības svars: aptuveni 0.01 kg uz savienotāju
• Iepakojuma izmēri (P×D×A): 144 × 88 × 18 mm

Kā lietot

Sagatavojiet Cat6 kabeli, noņemot ārējo apvalku līdz pareizam garumam, atpinot pārus tikai tik daudz, cik nepieciešams, un izlīdzinot vadītājus atbilstoši nepieciešamajai vadu shēmai (piemēram, T568A vai T568B). Ievietojiet vadītājus pilnībā caurspīdīgajā RJ45 savienotājā, lai katrs vads sasniegtu savu kontaktu; caurspīdīgais korpuss ļauj vizuāli apstiprināt, ka pāri ir pareizi ievietoti. Izmantojiet atbilstošu RJ45 presēšanas instrumentu, lai presētu savienotāju uz kabeļa, pieliekot vienmērīgu spiedienu, līdz savienotājs ir pilnībā nostiprināts. Pēc presēšanas pārbaudiet kabeli ar tīkla testeri, lai apstiprinātu nepārtrauktību un pareizu pāru piešķiršanu.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet savienotājus ar Cat6 novērtētiem savītiem vai cietiem vadītājiem, kā norādīts instalācijai, un saderīgu presēšanas instrumentu. Izvairieties no pārmērīgas apvalka noņemšanas vai pāru pārāk lielas atpinšanas, lai saglabātu signāla integritāti. Pēc terminācijas pārbaudiet kabeļa veiktspēju ar kabeļa testeri, lai apstiprinātu uzticamus tīkla savienojumus.
