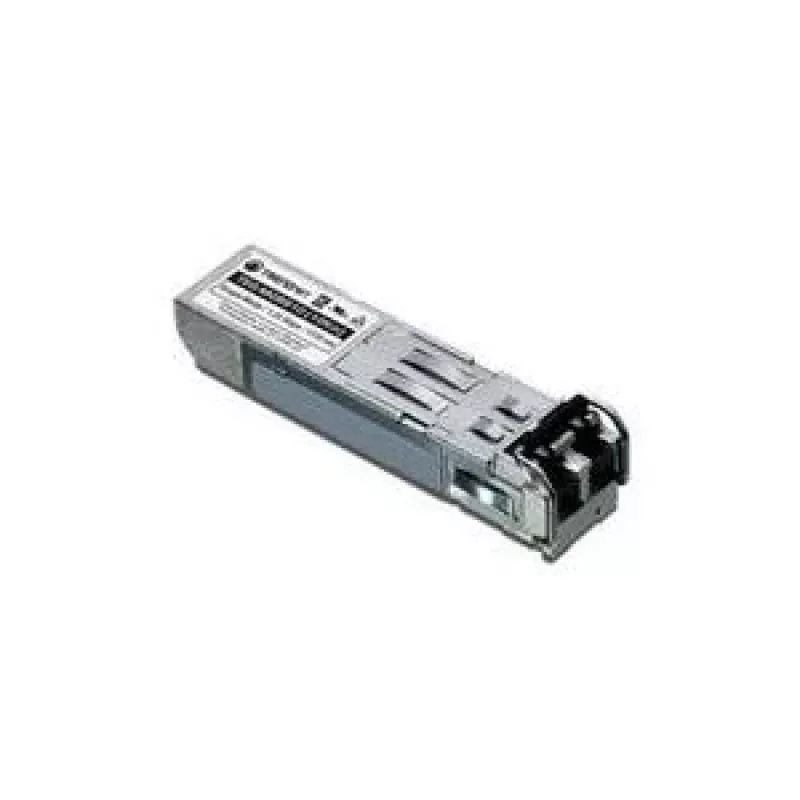

Mini-GBIC vienmoda LC modulis Trendnet TEG-MGBS10

TEG-MGBS10 Mini-GBIC vienmoda LC modulis ir kompakts SFP raiduztvērējs, kas paredzēts uzstādīšanai standarta Mini-GBIC/SFP slotos slēdžos un citā tīkla aprīkojumā. Tas atbalsta vienmodas optiskās šķiedras savienojumus līdz 10 km attālumā un nodrošina 1 x 1000Mbps-LX (LC tipa) saskarni, kas darbojas ar 1310 nm viļņa garumu un maksimālo datu pārraides ātrumu 1,25 Gbps.

Priekšrocības

Šis modulis atbilst IEEE 802.3z Gigabit Ethernet un Fibre Channel standartiem, un tam ir nozares standarta SFP korpuss ar duplekso LC savienotāju. Tas darbojas no viena 3,3 V barošanas avota un atbalsta gan 1,25 Gbps Gigabit Ethernet, gan 1,0625 Gbps Fibre Channel datu pārraides ātrumus. Tiek nodrošināta ierobežota 5 gadu garantija.

Piemērots

• Liela attāluma Gigabit Ethernet savienojumiem līdz 10 km
• Fibre Channel savienojumiem, kuriem nepieciešams 1,0625 Gbps
• Uzstādīšanai slēdžos un maršrutētājos ar Mini-GBIC/SFP slotiem
• Tīkla infrastruktūras uzlabojumiem, kur nepieciešami vienmodas LC raiduztvērēji

Galvenās specifikācijas

• Formas faktors: Mini-GBIC / SFP
• Savienotāja tips: Dupleksais LC
• Režīms: Vienmodas optiskā šķiedra
• Maksimālais attālums: 10 km (6,2 jūdzes)
• Viļņa garums: 1310 nm
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbps)
• Standarti: Atbilst IEEE 802.3z Gigabit Ethernet, Fibre Channel 1,0625 Gbps
• Barošana: Viens 3,3 V avots
• Ražotājs: TRENDnet, MPN: TEG-MGBS10

Kā lietot

Ievietojiet Mini-GBIC moduli brīvā SFP/Mini-GBIC slotā saderīgā slēdžā vai maršrutētājā, līdz tas nofiksējas, pēc tam pievienojiet vienmodas LC optiskās šķiedras kabeļus dupleksajiem LC portiem. Pārliecinieties, ka resursierīce atbalsta 1,25 Gbps SFP raiduztvērējus, un konfigurējiet tīkla ierīci atbilstoši Gigabit Ethernet vai Fibre Channel darbībai. Ievērojiet aprīkojuma ražotāja norādījumus par karstās pieslēgšanas apstrādi un savienojuma konfigurāciju.

Ieteikumi

Izmantojiet vienmodas optisko šķiedru ar atbilstošu vājinājumu un savienotājiem, pārbaudiet saderību ar slēdža/piegādātāja SFP saderības sarakstu un pēc uzstādīšanas pārbaudiet savienojuma integritāti. Rīkojoties ar moduli, ievērojiet ESD piesardzības pasākumus.
