Modulāra ligzda 6/6 ShiverPeaks neekranēta drukas montāžai - ShiverPeaks 79216

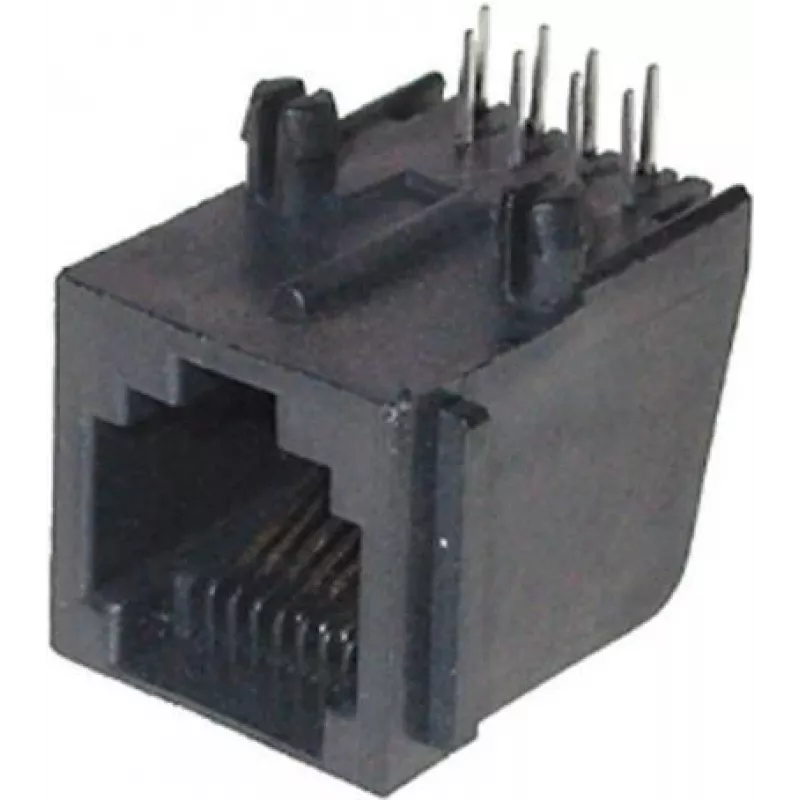

ShiverPeaks modulārā ligzda 6/6 neekranēta drukas montāžai ir plates līmeņa savienotājs, kas paredzēts sešām pozīcijām ar sešiem kontaktiem neekranētā formas faktorā. Paredzēts montāžai uz iespiedshēmas plates, savienotājs nodrošina kompaktu modulāru savienojamību tur, kur ekranēšana nav nepieciešama, padarot to piemērotu zemu traucējumu vidēm un vietas ziņā ierobežotiem mezgliem. Savienotājs ir saderīgs ar standarta modulārajiem spraudņiem atbilstošā 6/6 formātā un ir paredzēts izmantošanai telekomunikāciju paneļos, instrumentācijā un iegultajās ierīcēs, kur nepieciešama uzticama iespiedshēmu savienojamība.

Priekšrocības

Šī neekranētā modulārā ligzda nodrošina kompaktu nospiedumu tiešai montāžai uz iespiedshēmas plates, vienlaikus saglabājot vienkāršu kontaktu izkārtojumu sešiem vadītājiem. Tās neekranētais dizains samazina komponentes izmēru un izmaksas, ja elektromagnētiskās savietojamības prasības ir minimālas. Savienotājs ir optimizēts plates līmeņa integrācijai, nodrošinot drošu savienošanu ar atbilstošiem modulārajiem spraudņiem un vienkāršu lodēšanu pie iespiedshēmas platēm.

Piemērots

• Telekomunikāciju komutācijas paneļiem un sadales moduļiem
• Mērinstrumentiem un testēšanas iekārtām
• Iegultajām sistēmām un rūpnieciskās vadības platēm
• Kompaktai plaša patēriņa elektronikai ar zemām EMI prasībām

Galvenās specifikācijas

• Konfigurācija: 6 pozīcijas, 6 kontakti (6/6)
• Montāžas veids: PCB / drukas montāža
• Ekranēšana: neekranēts formas faktors
• Kontaktu saskarne: saderīga ar modulāro spraudni (6/6)
• Tipiski pielietojumi: telekomunikācijas, instrumentācija, iegultās ierīces

Kā lietot

Uzstādiet modulāro ligzdu, izlīdzinot komponenti ar iespiedshēmas plates nospiedumu un pielodējot caurejošās vai virsmas montāžas spailes atbilstoši plates projektam. Pārliecinieties par pareizu orientāciju, lai savienojuma puse būtu pieejama modulārajam spraudnim. Pēc lodēšanas vizuāli pārbaudiet lodējuma savienojumus un pārbaudiet nepārtrauktību starp katru kontaktu un tā iespiedshēmas plates celiņu. Savienošana un atvienošana jāveic ar taisnu ievietošanu un izņemšanu, lai izvairītos no sānu spriedzes uz lodējuma savienojumiem.

Ieteikumi
