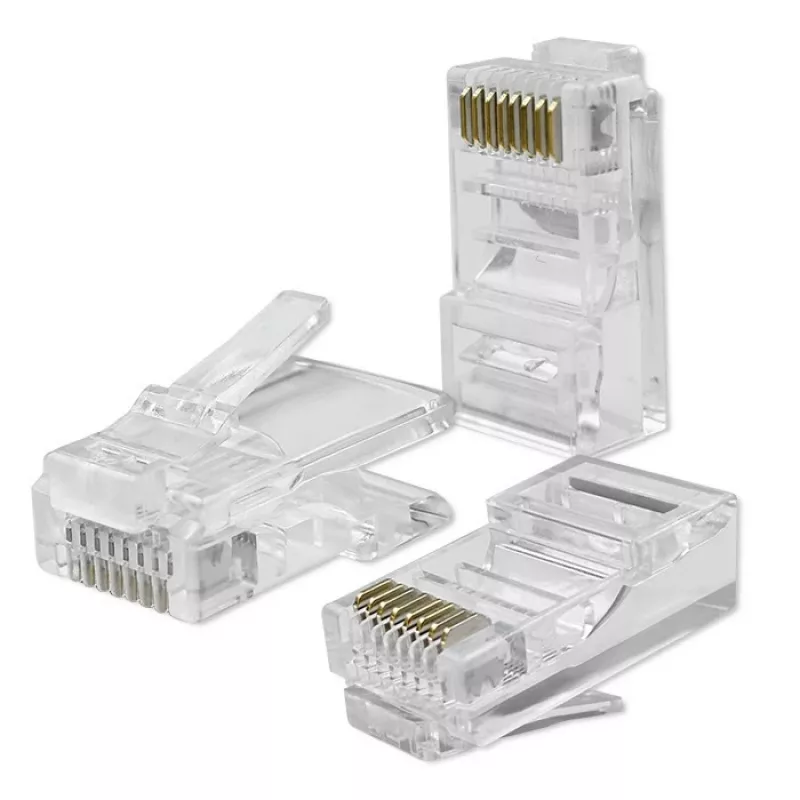

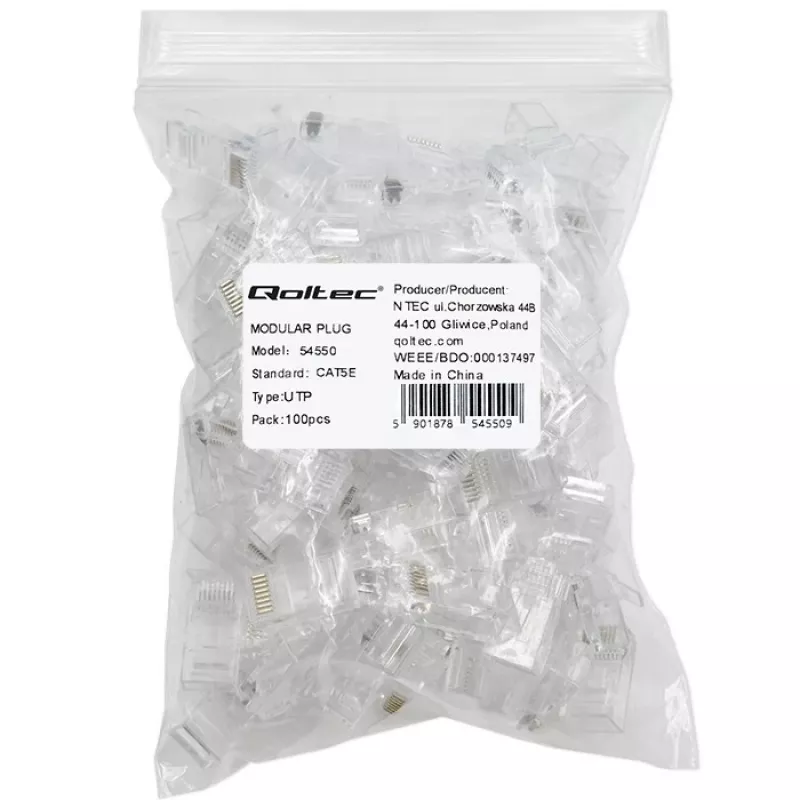

Modulārs RJ45 savienotājs QOLTEC 54550 CAT5e UTP, iepakojumā 100 gab.

Modulārs RJ45 savienotājs QOLTEC 54550 CAT5e UTP, iepakojumā 100 gab. ir modulāri tīkla spraudņi, kas paredzēti neekranētu vītā pāra (UTP) kabeļu terminēšanai Ethernet instalācijās. Piegādāti iepakojumā pa 100 gab., šie CAT5e kategorijas savienotāji atbalsta standarta vītā pāra kabeļus, ko izmanto 100BASE-TX un 1000BASE-T tīklos, kur tiek piemērota CAT5e specifikācija. Savienotāji ir paredzēti savienotājvadu izveidei, sienas kontaktligzdu vadu terminēšanai un nelielu LAN kabeļu instalāciju pabeigšanai.

Priekšrocības

Šie savienotāji nodrošina kompaktu un konsekventu terminēšanas risinājumu CAT5e UTP kabeļiem, nodrošinot uzticamu kontaktu ar astoņiem vadītājiem un saderību ar parastajām RJ45 ligzdām. Iepakojuma daudzums 100 gab. samazina atkārtotu pasūtīšanu maza un vidēja izmēra instalācijām un darbnīcām. Paredzēti lietošanai ar standarta izolācijas diametriem un vadītāju izvietojumu, savienotāji nodrošina prognozējamus elektriskos raksturlielumus un mehānisko piemērotību, ja tie ir pareizi uzstādīti.

Piemērots

• CAT5e UTP savienotājvadu terminēšanai
• Individuāla garuma tīkla vadu izgatavošanai biroja vai mājas tīkliem
• Sienas kontaktligzdu un sadales paneļu vadu apvienošanai mazos LAN tīklos
• Lietošanai tīkla tehniķiem un uzstādītājiem remonta vai modernizācijas darbos

Galvenās specifikācijas

• Vadu standarts: 8 pozīciju, 8 kontaktu modulārs RJ45 (8P8C)
• Kategorijas novērtējums: CAT5e (piemērots 100BASE-TX un 1000BASE-T atbilstošos savienojuma apstākļos)
• Kabeļa tips: neekranēts vītā pāra (UTP)
• Kontaktu materiāls: apzeltīta kontaktu zona uzticamai vadītspējai (tipiski RJ45 savienotājiem)
• Iepakojuma daudzums: 100 gab.
• Paredzētais vadītāju izvietojums: saderīgs ar T568A un T568B vadu shēmām

Kā lietot

Sagatavojiet UTP kabeli, noņemot ārējo apvalku, lai atklātu astoņus vadītājus, atvijiet pārus līdz minimālam nepieciešamajam garumam un izlīdziniet vadus atbilstoši izvēlētajai vadu shēmai (T568A vai T568B). Ievietojiet vadītājus taisni savienotājā, līdz kabeļa apvalks sasniedz savienotāja korpusu, lai nodrošinātu pareizu spriegojuma samazināšanu. Izmantojiet saderīgu krimpošanas rīku, lai iespiestu savienotāja kontaktus vadītājos un nostiprinātu spraudni uz kabeļa. Pēc krimpošanas pārbaudiet nepārtrauktību un pareizu pāru vadu savienojumu ar tīkla kabeļa testeri pirms kabeļa nodošanas ekspluatācijā.

Ieteikumi

Lai iegūtu konsekventus rezultātus, izmantojiet kvalitatīvu krimpošanas rīku, kas paredzēts modulāriem RJ45 8P8C spraudņiem, un pārbaudiet, vai vadītāju izolācijas diametri iekļaujas savienotāja pieļaujamajā diapazonā. Izvairieties no pārliekas apvalka noņemšanas vai pāru atvīšanas vairāk nekā nepieciešams, lai saglabātu signāla veiktspēju. Izmantojiet šos CAT5e savienotājus ar atbilstošu kabeļa garumu un uzstādīšanas praksi, lai sasniegtu gaidāmo tīkla ātrumu.
