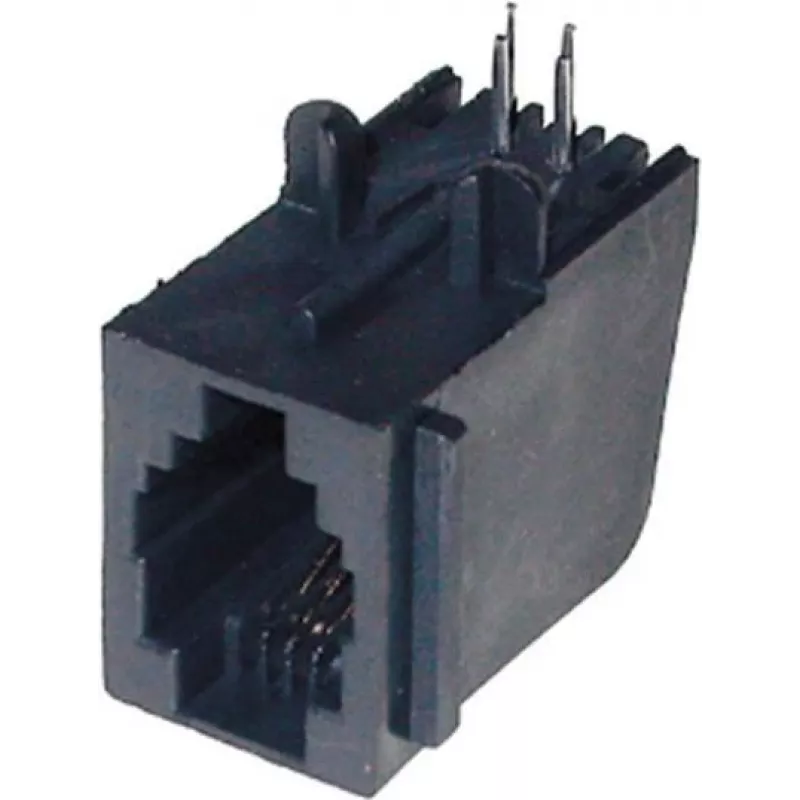

Modulārs savienotājs ShiverPeaks 79214 4/4 drukas montāža neekranēts

ShiverPeaks modulārais savienotājs 4/4 drukas montāžai ir neekranēts 4 pozīciju modulārais ligzda, kas izstrādāta kompaktai integrācijai iespiedshēmas platēs. Paredzēts, lai nodrošinātu uzticamu saskarni modulārajiem kabeļiem, šis savienotājs ir piemērots lietojumiem, kur neekranēta ligzda ir atbilstoša un elektromagnētiskie traucējumi ir minimāli. Savienotāja formas faktors atbalsta kārtīgus plates līmeņa savienojumus telekomunikāciju iekārtās, mērinstrumentos un mazos komutācijas mezglos.

Priekšrocības

Šis neekranētais modulārais savienotājs piedāvā kompaktu nospiedumu vietas ierobežotām shēmu platēm un vienkāršu caurumu vai virsmas montāžas integrāciju atkarībā no plates konstrukcijas. Tā 4 pozīciju kontaktu izkārtojums ir optimizēts zemu sarežģītību elektroinstalācijai un uzticamai signālu pārraidei zemu trokšņu vidē. Konstrukcija vienkāršo montāžu un nodrošina konsekventu sasaisti ar standarta modulārajiem spraudņiem, samazinot mehānisko slodzi uz lodējuma punktiem un vadiem.

Piemērots

• Plates līmeņa saskarnes telefonijai un zema ātruma datu pārraidei
• Komutācijas paneļi un mazi sadales rāmji kontrolētās EMI vidēs
• Iegultās ierīces un mērinstrumenti, kam nepieciešama kompakta modulārā ligzda
• Prototipi un maza apjoma ražošana, kur nepieciešama standarta 4/4 ligzda

Galvenās specifikācijas

• Konfigurācija: 4 pozīciju modulārais kontaktu izkārtojums
• Ekranējums: neekranēta konstrukcija piemērota zemiem traucējumu līmeņiem
• Montāžas veids: paredzēts drukas/PCB montāžai
• Kontaktu saskarne: savietojams ar standarta 4 pozīciju modulārajiem spraudņiem
• Fiziskais nospiedums: kompakts, plates optimizēts savienotāja korpuss

Kā lietot

Uzstādiet savienotāju iespiedshēmas platē paredzētajā montāžas vietā, ievērojot plates ražotāja ieteikto nospiedumu un lodēšanas profilu. Nodrošiniet pareizu orientāciju un drošu mehānisko atbalstu, ja savienotājs tiks pakļauts atkārtotiem sasaistes cikliem. Izmantojiet atbilstošas lodēšanas metodes un reflow vai viļņu profilus, kas ir saderīgi ar PCB komponentiem. Pēc montāžas pārbaudiet nepārtrauktību starp savienotāja kontaktiem un atbilstošajiem plates vadiem un pārbaudiet sasaisti ar zināmu labu modulāro spraudni, lai apstiprinātu mehānisko un elektrisko savietojamību.

Ieteikumi

Izmantojiet šo neekranēto 4/4 modulāro savienotāju instalācijās, kur elektromagnētiskie traucējumi ir zemi vai kontrolēti. Vidēm ar augstākiem EMI vai kur nepieciešama zemēšana un ekranēšana, izvēlieties ekranētu alternatīvu. Izvairieties no pārmērīgas mehāniskās slodzes uz savienotāju atkārtotu spraudņa operāciju laikā un pārliecinieties, ka kabeļa stiepes atslogošana ir nodrošināta montāžas līmenī.
