N-tipa koaksiālais savienotājs DeLOCK 90021

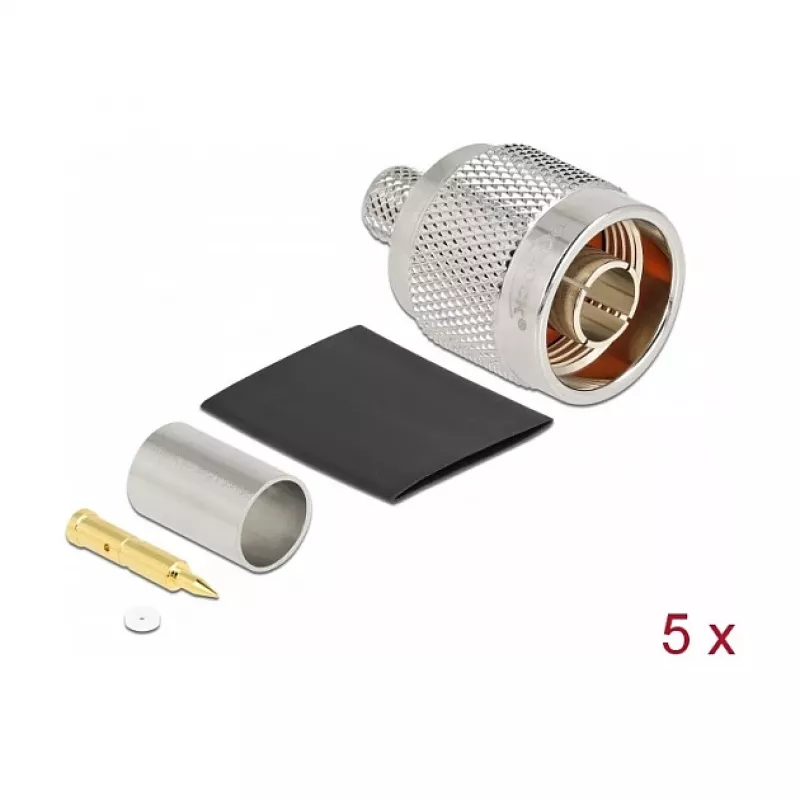

DeLOCK 90021 N-tipa koaksiālais savienotājs ir paredzēts 50 Ω impedances lietojumiem un izmantojams radiofrekvenču tehnoloģijā. Savienotājs ietver atbilstošu termosarūkuma caurulīti un tam ir niķelēti kontakti, kas nodrošina uzlabotu izturību un drošu signāla pārraidi. Tā kompaktie izmēri (20 mm × 28,8 mm × 20 mm) un iepakojuma daudzums 5 gab. padara to piemērotu uzstādīšanai, remontam un lielapjoma projektiem.

Priekšrocības

Niķelētie kontakti iztur koroziju un nodrošina stabilu elektrisko savienojumu. Iekļautā termosarūkuma caurulīte garantē drošu kabeļa noslēgumu un savienojuma aizsardzību. Kompaktais izmērs atvieglo uzstādīšanu šaurās vietās, un 5 gab. iepakojums nodrošina neliela apjoma izvietošanu vai vairākas nomaiņas.

Piemērots

Galvenās specifikācijas

Lietošanas veids

Sagatavojiet koaksiālo kabeli saskaņā ar kabeļa ražotāja noņemšanas instrukcijām. Uzvelciet pievienoto termosarūkuma caurulīti uz kabeļa, salieciet N-tipa savienotāju, ievērojot savienotāja mehāniskās montāžas soļus, un, ja nepieciešams, pielodējiet vai saspiediet centrālo vadītāju. Pēc montāžas novietojiet termosarūkuma caurulīti virs savienojuma un uzkarsējiet, lai to sarautu un nostiprinātu. Pārbaudiet savienojumu vizuāli un, ja iespējams, veiciet testu ar piemērotu RF mērīšanas aprīkojumu, lai apstiprinātu nepārtrauktību un impedances saskaņošanu.

Ieteikumi

Lai nodrošinātu drošu RF veiktspēju, izmantojiet ar 50 Ω koaksiālajiem kabeļiem un izvairieties no saskares ar agresīvām korozīvām vidēm; kur nepieciešams, pārbaudiet savienotāja griezes momentu un ražotāja montāžas instrukcijas.
