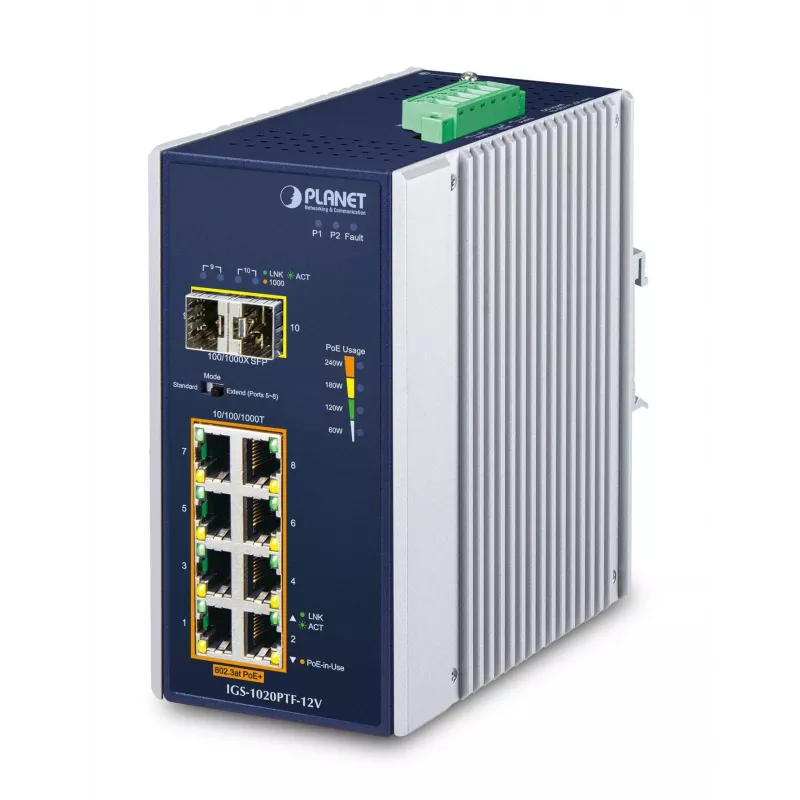

Nepārvaldāms komutators PLANET IP30 Ind 8-P 10/100/1000T

PLANET IGS-1020PTF-12V ir rūpnieciskas klases nepārvaldāms Gigabit Ethernet PoE+ komutators ar astoņiem 10/100/1000BASE-T portiem un diviem 100/1000BASE-X SFP optiskajiem augšupsaites slotiem. Ievietots IP30 alumīnija korpusā un atbalstot plašu līdzstrāvas ieejas diapazonu (12–56 V) ar liekās barošanas iespēju, komutators nodrošina līdz 240 W kopējo PoE budžetu, darbojas no -40 līdz 75 °C temperatūrā un ir paredzēts uzstādīšanai uz DIN sliedes vai pie sienas skarbās vidēs.

Priekšrocības

Šis komutators nodrošina pilnu IEEE 802.3at PoE+ jaudu astoņos Gigabit vara portos, vienlaikus piedāvājot divus SFP slotus elastīgai optiskajai augšupsaitei un liela attāluma pagarināšanai. Tā plašā līdzstrāvas ieeja un iebūvētais jaudas pastiprinātājs (12–56 V līdz ~54–56 V) atbalsta izplatītus rūpnieciskos barošanas avotus bez īpašiem barošanas blokiem. Ierīces bezventilatora alumīnija IP30 korpuss nodrošina EMI imunitāti un klusu darbību, un integrētā ESD un pārsprieguma aizsardzība uzlabo stabilitāti skarbos ekspluatācijas apstākļos. Priekšējā paneļa LED indikatoru rinda parāda pieaugošo PoE enerģijas patēriņu (60 / 120 / 180 / 240 W) ērtai uzraudzībai.

Piemērots

• IP kameru sistēmām un novērošanas PoE izvietojumiem
• Satiksmes vadības skapjiem un transporta tīkliem
• Rūpnīcu grīdas automatizācijai un rūpnieciskās vadības tīkliem
• Liela attāluma augšupsaites prasībām, izmantojot SFP optiskos moduļus

Galvenās specifikācijas

• Modelis: IGS-1020PTF-12V (PLANET)
• Porti: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE standarts: IEEE 802.3at (PoE+), atpakaļsaderīgs ar IEEE 802.3af
• Kopējais PoE budžets: līdz 240 W
• Komutācijas jauda: 20 Gbit/s
• MAC tabula: 8000 ierakstu
• Ieejas spriegums: 12–56 V līdzstrāva (iekšējais pastiprinājums līdz ~54–56 V līdzstrāvai)
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP30 alumīnijs, bez ventilatora
• Svars: 1,164 kg

Kā lietot

Uzstādiet komutatoru uz DIN sliedes vai piestipriniet pie sienas korpusa piemērotā rūpnieciskā vietā. Pievienojiet vienu vai divus līdzstrāvas barošanas avotus liekajām barošanas ieejām, ievērojot ražotāja vadlīnijas elektroinstalācijai. Ievietojiet SFP raiduztvērējus mini-GBIC slotos, ja nepieciešamas optiskās augšupsaites, izvēloties daudzmodu vai vienmoda moduļus atbilstoši vajadzīgajam attālumam un ātrumam. Pievienojiet PoE darbināmas ierīces RJ-45 portos; izvēlieties priekšējā paneļa DIP slēdža režīmu “Standarta” normālai Gigabit PoE+ darbībai vai “Pagarināt” režīmu, lai iespējotu 10 Mbps pilnduplekso darbību katrā portā un atbalstītu garākus UTP kabeļu posmus (līdz 250 m) ar samazinātu PoE izeju katram portam.

Ieteikumi

Uzticamai PoE piegādei rūpnieciskos uzstādījumos izmantojiet atbilstoša šķērsgriezuma līdzstrāvas kabeļus un nodrošiniet dubultus vai rezerves barošanas avotus. Izvēlieties SFP moduļus, kas atbilst optiskās šķiedras veidam un attāluma prasībām, un pārbaudiet kopējo PoE slodzi, lai nepārsniegtu 240 W budžetu.
