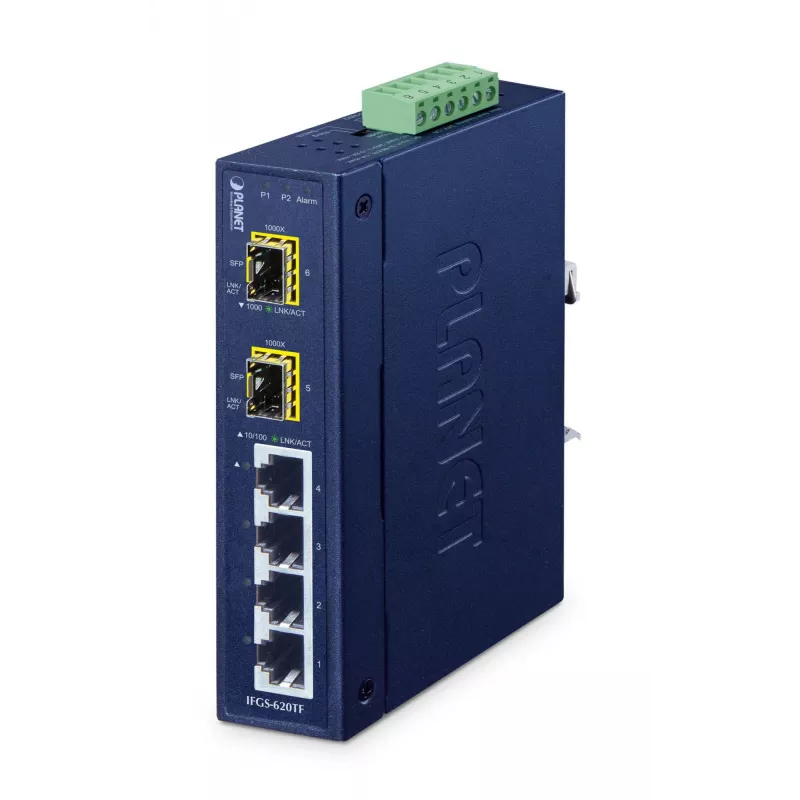

Nepārvaldāms slēdzis PLANET IFGS-620TF 4 porti Fast Ethernet 10/100

PLANET IFGS-620TF ir kompakts nepārvaldāms industriāls gredzenveida Ethernet slēdzis ar četriem 10/100BASE-TX vara portiem un diviem 1000BASE-X SFP optiskajiem portiem IP30 aizsardzības klases izturīgā korpusā. Izstrādāts darbam temperatūrā no -40 līdz 75 °C un paredzēts plaša diapazona liekai barošanai (9–48 V līdzstrāva vai 24 V maiņstrāva), IFGS-620TF nodrošina stabilu liela attāluma datu pārraidi un ir montējams ierobežotās telpās vai skarbos apstākļos. Slēdzis atbalsta pilndupleksu sakarus, 4,8 Gbit/s komutācijas jaudu un 4000 ierakstu MAC adrešu tabulu, padarot to piemērotu vienkāršai rūpnieciskai tīklošanai un IIoT risinājumiem.

Priekšrocības

IFGS-620TF piedāvā ātru gredzena atjaunošanas tehnoloģiju ar atjaunošanas laiku līdz 1 ms mazās gredzena topoloģijās, PROFINET trafika prioritizēšanu ātrākai rūpnieciskās automatizācijas trafika piegādei, divus SFP optiskos augšupsaites portus tīkla sasniedzamības pagarināšanai līdz 120 km (ar atbilstošiem SFP moduļiem) un divu plaša diapazona barošanas ieeju augstai pieejamībai. Energoefektīvas funkcijas (IEEE 802.3az) un ESD/pārsprieguma aizsardzība (±6 kV kontakta/gaisa izlāde un ±6 kV pārsprieguma noturība) vēl vairāk palielina uzticamību un samazina ekspluatācijas izmaksas.

Piemērots

• Maziem līdz vidējiem rūpnieciskiem tīkliem, kam nepieciešama lieka gredzena topoloģija
• Rūpnīcu automatizācijai un PROFINET ierīču savienojamībai
• Liela attāluma augšupsaites savienojumiem, izmantojot SFP optiku (FTTB/FTTC/FTTH scenāriji)
• Instalācijām ierobežotās telpās, piemēram, sienas iekārtās vai vadības skapjos

Galvenās specifikācijas

• Slēdža tips: Nepārvaldāms
• RJ-45 porti: 4 x 10/100BASE-TX (Fast Ethernet)
• SFP porti: 2 x 1000BASE-X SFP
• Komutācijas jauda: 4,8 Gbit/s
• MAC adrešu tabula: 4000 ierakstu
• Barošanas ieeja: 9–48 V līdzstrāva vai 24 V maiņstrāva (divas barošanas ieejas dublēšanai)
• Darba temperatūra: -40 līdz 75 °C
• Aizsardzības klase: IP30, ESD ±6 kV kontakta/gaisa, pārspriegums ±6 kV
• Standarti: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3az
• Svars: 0,43 kg

Kā lietot

Uzstādiet IFGS-620TF uz DIN sliedes vai piestipriniet to pie sienas iekārtas vadības telpā vai skapī. Ievietojiet atbilstošus 1000BASE-X SFP raiduztvērējus SFP slotos optiskajiem augšupsaites savienojumiem, kad nepieciešami liela attāluma savienojumi. Pievienojiet vara ierīces 10/100BASE-TX RJ-45 portiem. Konfigurējiet barošanu, pieslēdzot dublējošus barošanas avotus (9–48 V līdzstrāva vai 24 V maiņstrāva) pie divām ieejām, lai nodrošinātu automātisku aparatūras pārslēgšanos. Slēdzis ir nepārvaldāms un darbojas pēc principa “plug-and-play”; gredzena dublēšanai iespējojiet “One Key Ring” funkciju, izmantojot DIP slēdzi atbilstoši tīkla topoloģijas dokumentācijai.

Ieteikumi

Izmantojiet saderīgus SFP moduļus (daudzmodu vai vienmoda), kas atbilst optiskās šķiedras tipam un attāluma prasībām, novietojiet slēdzi IP30 aizsargātā korpusā, ja tas pakļauts putekļiem vai netīrumiem, un nodrošiniet dublējošus barošanas avotus maksimālai darbības nepārtrauktībai. Integrējot ar PROFINET ierīcēm, pārliecinieties, ka QoS jutīgais trafiks tiek maršrutēts caur IFGS-620TF, lai izmantotu PROFINET prioritizēšanas priekšrocības.
