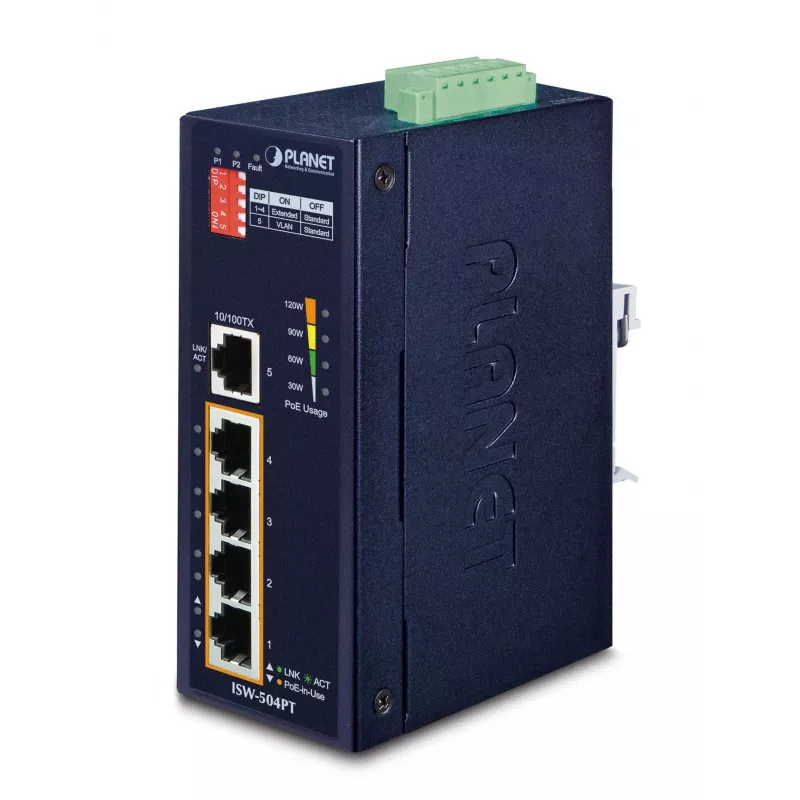

Nepārvaldāms slēdzis PLANET ISW-504PT

PLANET nepārvaldāmais slēdzis ISW-504PT ir uz DIN sliedes/sienas stiprināms ātrās Ethernet PoE+ slēdzis, kas paredzēts rūpnieciskām un skarbām vidēm. Tas piedāvā 4 10/100BASE-TX PoE+ portus plus vienu papildu 10/100 augšupsaites portu, kopējo PoE jaudas budžetu līdz 120 W, dubultus liekus 12–48 V līdzstrāvas ieejas ar polaritātes maiņas aizsardzību un IP40 metāla korpusu, kas paredzēts darbībai no -40 līdz 75 °C. Slēdzis ir nepārvaldāms, atbalsta IEEE 802.3af/at un IEEE 802.3u/802.3x standartus un nodrošina kompaktu, bezventilatora dizainu klusai, uzticamai darbībai skarbās vietās.

Priekšrocības

ISW-504PT apvieno pilnu PoE+ jaudas piegādi un rūpnieciskas klases aparatūru rentablā, “plug-and-play” komplektā. Tā plašais ieejas sprieguma diapazons ar iebūvētu 12–48 V līdzstrāvas uz 54 V pastiprinājumu un dubultām liekām strāvas ieejām vienkāršo izvietošanu transporta un rūpniecības lietojumos, neprasot specializētus barošanas avotus. Izturīgais IP40 metāla korpuss, bezventilatora vēdināmais dizains un paplašinātais darba temperatūras diapazons palielina uzticamību elektriski trokšņainās vai galēju temperatūru vietās. Iebūvētā ESD un pārsprieguma aizsardzība vēl vairāk uzlabo tīkla stabilitāti un aizsargā pievienotās ierīces.

Piemērots

• IP kameru barošanai un pievienošanai āra skapjos vai ceļmalas korpusos
• PoE piegādei bezvadu piekļuves punktiem rūpniecības vai transporta objektos
• Maziem PoE tīkliem rūpnīcās, noliktavās vai mašīntelpās
• VoIP tālruņu izvietošanai, kur vietējās elektrības rozetes ir nepraktiskas

Galvenās specifikācijas

• Porti: 4 x 10/100BASE-TX PoE+ porti + 1 x 10/100 augšupsaites RJ-45
• PoE standarts: IEEE 802.3af/at (PoE+)
• Kopējais PoE budžets: līdz 120 W
• Komutācijas jauda: 1 Gbit/s; MAC tabula: 1024 ieraksti
• Strāvas ieeja: dubultas liekas 12–48 V līdzstrāva (maināma polaritāte); iekšējs pastiprinājums līdz 54 V
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP40 metāls, bezventilatora
• ESD/pārsprieguma aizsardzība: Ethernet ±5 kV kontakta/gaisa izlāde, ±5 kV pārsprieguma noturība
• Formas faktors: uz DIN sliedes/sienas stiprināms; nepārvaldāms slēdzis

Kā lietot

Uzstādiet ISW-504PT uz DIN sliedes vai sienas virsmas piemērotā korpusā vai skapī. Pievienojiet 12–48 V līdzstrāvas strāvas avotu dubultajām strāvas ieejām (ievērojiet elektroinstalācijas norādījumus uzstādīšanas rokasgrāmatā; polaritāte ir maināma) un pārbaudiet strāvas LED indikatoru. Pievienojiet tīkla ierīces, piemēram, IP kameras, bezvadu piekļuves punktus vai VoIP tālruņus, PoE portiem, izmantojot standarta Cat5e/Cat6 kabeļus; izmantojiet augšupsaites portu savienojumam ar pamattīklu vai NVR. Izvēlieties nepieciešamo DIP slēdža režīmu (Standarta, VLAN vai Pagarinātais), lai atbilstu jūsu izvietošanas vajadzībām un nodrošinātu, ka ierīces saņem strāvu PoE budžeta robežās.

Ieteikumi

Izmantojiet 5.e kategorijas vai labāku ekranētu/neekranētu Ethernet kabeļus un plānojiet PoE strāvas sadali tā, lai pievienoto ierīču kopējais strāvas patēriņš nepārsniegtu 120 W kopējo budžetu. Instalācijām atklātās vai augstas traucējumu vietās ievietojiet slēdzi iezemētā metāla skapī un nodrošiniet, lai strāvas avoti būtu norādītajā 12–48 V līdzstrāvas diapazonā. Izmantojot Pagarināto režīmu, lai palielinātu savienojuma attālumu, pārliecinieties, ka pievienotās ierīces atbalsta samazināto ātrumu vai specifiskās režīma prasības.
