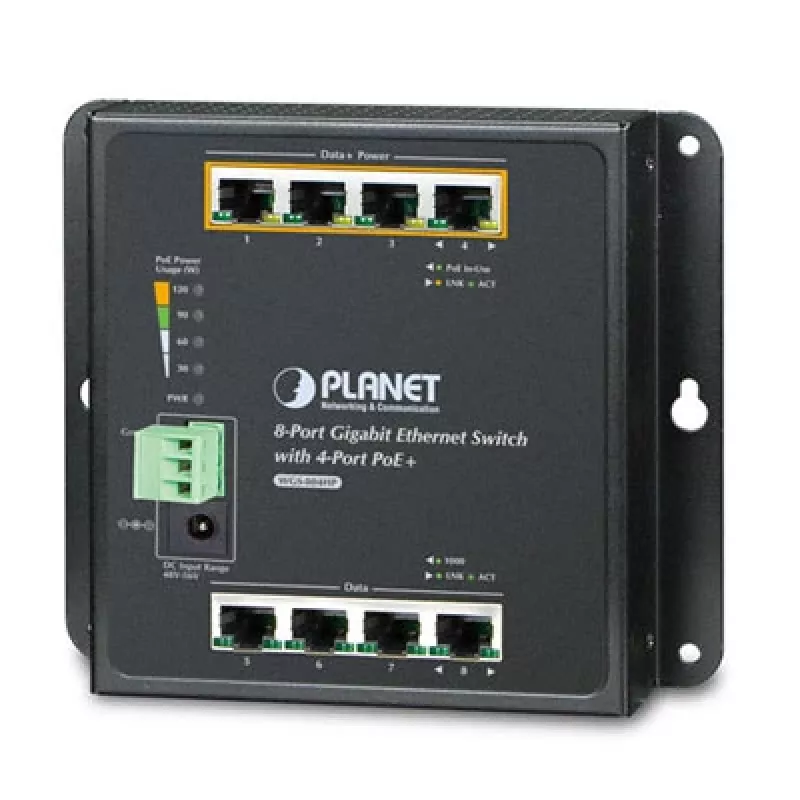

Nepārvaldāms slēdzis PLANET WGS-804HP

Iespējas: • Atbilst IEEE 802.3at augstas jaudas Power over Ethernet galiekārtas PSE standartam • Atpakaļsaderīgs ar IEEE 802.3af Power over Ethernet galiekārtas PSE standartu • Līdz 4 pieslēgvietām IEEE 802.3af / 802.3at ierīču barošanai • Atbalsta PoE jaudu līdz 30,8 vatiem katrai PoE pieslēgvietai • Automātiska pieslēgtās ierīces (PD) noteikšana • Ķēžu aizsardzība novērš jaudas traucējumus starp pieslēgvietām • Attālināta strāvas padeve līdz 100 metriem • Augstas veiktspējas "saglabā un pārsūta" arhitektūra; bojātu/CRC pakešu filtrēšana novērš kļūdainus kadrus, optimizējot tīkla joslas platumu • IEEE 802.3x plūsmas kontrole pilndupleksajam režīmam un atpakaļspiediens pusdupleksajam režīmam • 9K Jumbo kadru atbalsts 1000 Mb/s dupleksajā režīmā • Automātiska adrešu apgūšana un adrešu novecināšana • Kompakts izmērs, pie sienas stiprināms, magnētiski montējams pie sienas un uz DIN-sliedes konstrukcija • IP30 metāla korpuss • Atbalsta darba temperatūru no -10 līdz 60 grādiem pēc Celsija • Atbalsta EFT 6000 V līdzstrāvas aizsardzību elektropārvades līnijai • Atbalsta ESD 6000 V līdzstrāvas Ethernet aizsardzību • Gaismas diožu indikatori reāllaika PoE lietojuma attēlošanai • 48 V līdz 56 V līdzstrāvas ieejas diapazons iedarbināšanai ar polaritātes maiņas aizsardzības funkciju Tehniskās specifikācijas: • Tīkla savienotājs: 8 pieslēgvietu RJ45 10/100/1000BASE-T • PoE ievadīšanas pieslēgvieta: 4 pieslēgvietas ar 802.3af / 802.3at PoE ievadīšanas funkciju (1. līdz 4. pieslēgvieta) • Slēdža arhitektūra: Saglabā un pārsūta • MAC adrešu tabula: 8K MAC adrešu tabula ar automātiskās apgūšanas funkciju • Datu buferis: 1 Mbits • Slēdža struktūra: 16 Gbit/s / nebloķējošs • Slēdža caurlaidspēja: 11,9 Mpps@64Baiti • Jumbo kadrs: 9 KBaiti • Plūsmas kontrole: IEEE 802.3x pauzes kadrs pilndupleksam • Atpakaļspiediens pusdupleksam • Gaismas diožu indikatori: Barošanas gaismas diode: Barošana (zaļa), PoE jaudas lietojuma gaismas diode: 30 W, 60 W, 90 W, 120 W (zaļa), PoE pieslēgvieta (1. līdz 4. pieslēgvieta): PoE lietošanā (oranža), LNK/ACT (zaļa), 10/100/1000BASE-TX pieslēgvieta (5. līdz 8. pieslēgvieta): 1000 (zaļa), LNK/ACT (zaļa) • Savienotājs: Noņemams 3-pinu spaiļu bloks strāvas ieejai - 1./2. pin līdzstrāvas barošanai, 3. pin zemēšanai, līdzstrāvas barošanas ligzda ar 2,0 mm centrālo polu • Barošanas prasības: 48~56 V līdzstrāva, 3 A (maks.) • Enerģijas patēriņš: 140 vati / 478 BTU • ESD aizsardzība: 6 kV līdzstrāva • EFT aizsardzība: 6 kV līdzstrāva • Korpusa materiāls: IP30 metāls • Izmēri: (P x D x A): 148 x 134 x 25 mm • Svars 510 g • Uzstādīšana: Uz sienas, magnētiski pie sienas un ar DIN-sliedes komplektu

Lietošana

Piestipriniet WGS-804HP pie sienas vai novietojiet to piemērotā korpusā, pievienojiet augšupsaites un klienta ierīces RJ-45 pieslēgvietām, bet ar PoE darbināmās ierīces – PoE iespējotajām pieslēgvietām. Slēdzis darbojas kā nepārvaldāma ierīce, tāpēc konfigurācija nav nepieciešama; tas automātiski vienosies par saites ātrumu un dupleksu un piegādās PoE saderīgajām PD atbilstoši pieejamajam budžetam.

Ieteikumi

Uzstādiet slēdzi labi vēdināmā vietā noteiktajā temperatūras diapazonā. Pārliecinieties, ka pievienoto PoE ierīču kopējais jaudas patēriņš nepārsniedz 120 W budžetu, un izmantojiet kvalitatīvus Cat5e vai augstākas kategorijas kabeļus uzticamai Gigabit un PoE darbībai.
