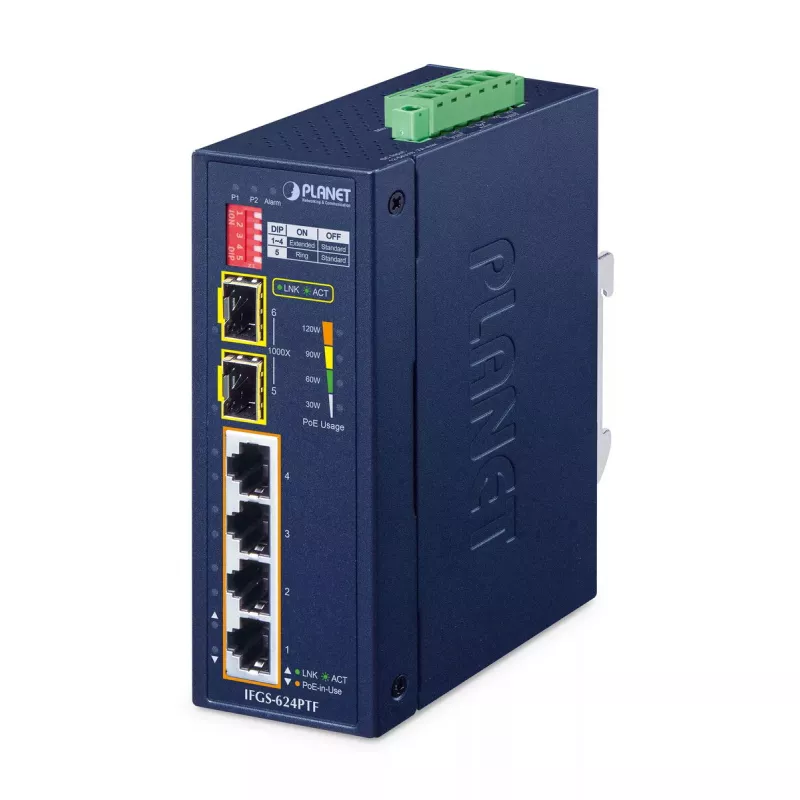

Nepārvaldīts komutators PLANET IFGS-624PTF 4 pieslēgvietas Fast Ethernet PoE

PLANET IFGS-624PTF ir nepārvaldīts industriālais Fast Ethernet PoE+ komutators ar četrām 10/100BASE-TX PoE+ pieslēgvietām un divām 1000BASE-X SFP optisko šķiedru augšupsaites pieslēgvietām. Ievietots IP40 metāla korpusā un atbalstot 12–54V līdzstrāvas lieku barošanas ieeju, tas nodrošina līdz 120 W kopējās PoE jaudas un darbojas paplašinātā temperatūras diapazonā no -40 līdz 75 °C. Kompaktais DIN-sliedes / sienas montāžas dizains un pieslēdz-un-strādā darbība padara to piemērotu vienkāršai izvietošanai skarbās vai telpas ierobežotās industriālās vidēs.

Priekšrocības

IFGS-624PTF nodrošina pilnīgu 802.3at PoE+ atbalstu četrās Fast Ethernet pieslēgvietās ar kopējo jaudas budžetu līdz 120 W, divas SFP augšupsaites liela attāluma Gigabit optisko šķiedru savienojumiem un īpaši ātru gredzena atjaunošanu bojājumu noturībai. Tas ietver plašu 12–54V līdzstrāvas ieeju ar jaudas pastiprināšanas iespēju, divas barošanas ieejas dublēšanai, uzticamu ESD un pārsprieguma aizsardzību, un skaidrus PoE lietojuma LED indikatorus reāllaika uzraudzībai.

Piemērots

• Industriālās automatizācijas tīkliem un PROFINET izvietojumiem
• Mazu rūpnīcas grīdas vai mašīnu līmeņa Ethernet un PoE ierīču savienojumiem
• Liela attāluma augšupsaitei, izmantojot optisko šķiedru starp ēkām, skapjiem vai sadales punktiem
• Telpas ierobežotām instalācijām (DIN-sliedes vai sienas montāža)

Galvenās specifikācijas

• Pieslēgvietas: 4 × 10/100 Mbps PoE+ RJ-45, 2 × 1000BASE-X SFP
• PoE: IEEE 802.3at PoE+, kopējais budžets līdz 120 W; pagarināšanas režīms atbalsta 25 W uz pieslēgvietu pie 10 Mbps līdz 250 m
• Komutācijas jauda: 4,8 Gbit/s; MAC tabula: 4000 ierakstu
• Barošanas ieeja: Divas 12–54V līdzstrāvas ar jaudas pastiprināšanu līdz 54V līdzstrāvai
• Darba temperatūra: -40 līdz 75 °C
• Aizsardzība: Ethernet ESD ±6 kV kontakta/gaisa, pārsprieguma noturība ±6 kV
• Formas faktors: DIN-sliedes / sienas montāža; IP40 metāla korpuss; svars 0,613 kg

Kā lietot

Montējiet IFGS-624PTF uz DIN sliedes vai piestipriniet pie sienas savā industriālajā korpusā. Pievienojiet divus līdzstrāvas barošanas avotus pie divām barošanas ieejas spailēm, lai iespējotu dublēšanu un automātisku pārslēgšanos. Pievienojiet tīkla ierīces četrām RJ-45 PoE+ pieslēgvietām un ievietojiet saderīgus 1000BASE-X SFP raiduztvērējus SFP slotos optisko šķiedru augšupsaitēm. Pēc noklusējuma ierīce darbojas standarta PoE režīmā; izmantojiet iebūvētos DIP slēdžus, lai iestatītu viena taustiņa gredzena režīmu vai pārslēgtu pieslēgvietas uz Pagarināšanas režīmu, kad nepieciešams garāks PoE attālums (līdz 250 m pie 10 Mbps).

Ieteikumi

Uzticamai darbībai industriālos izvietojumos izmantojiet atbilstošus vienmoda vai daudzmodu SFP moduļus, kas atbilst nepieciešamajam optiskās šķiedras attālumam, nodrošiniet divas līdzstrāvas barošanas ieejas dublēšanai un konfigurējiet DIP slēdzi, lai iespējotu Viena taustiņa gredzenu ātrai atjaunošanai un Pagarināšanas režīmu tikai tad, ja kabeļa garums pārsniedz 100 m.
