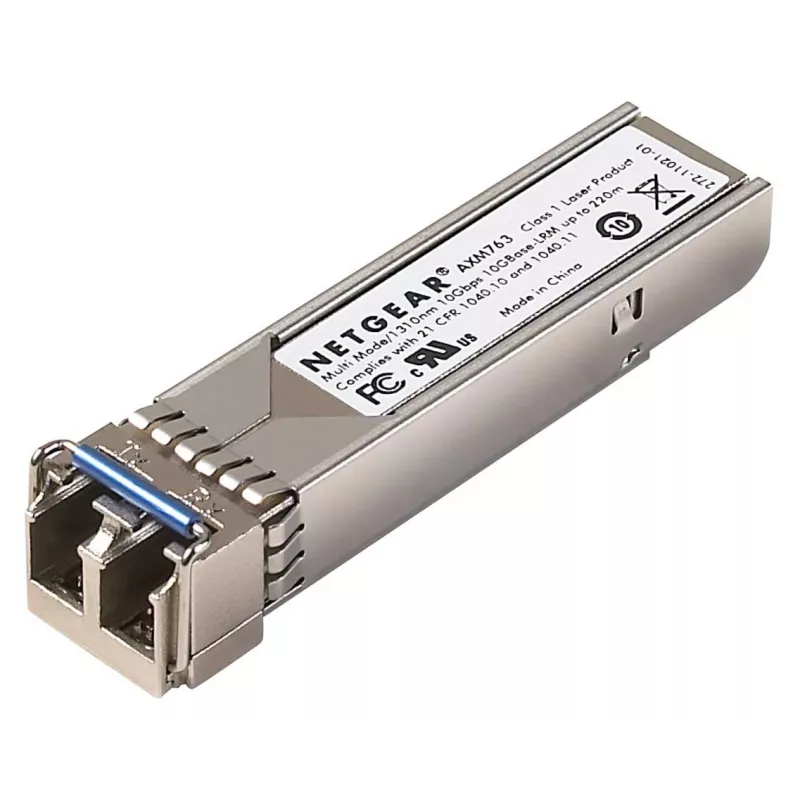

NETGEAR AXM763 tīkla raiduztvērēja modulis 10000 Mbit/s

NETGEAR AXM763 ir 10 gigabitu Ethernet SFP+ raiduztvērēja modulis, kas paredzēts liela attāluma daudzmodu šķiedras savienojumiem (LRM, IEEE 802.3aq). Tas izmanto LC duplekso savienotāju, atbalsta 10 Gbit/s datu pārraides ātrumu un ir saderīgs ar GSM73xxS / GSM72xxPS sērijas ierīču divām iebūvētajām 10GE SFP+ saskarnēm, kā arī ar SFP+ adaptera moduļa AX743 10GE SFP+ saskarni. Modulis nodrošina 10 gigabitu Ethernet savienojumu, izmantojot mantotās un ar lāzeru optimizētās daudzmodu šķiedras.

Priekšrocības

Šis NETGEAR AXM763 modulis nodrošina uzticamu 10 gigabitu savienojamību, izmantojot daudzmodu šķiedru, ar atbalstu gan OM1 (62,5/125 µm), gan OM3 (50/125 µm) kabeļu tipiem. Tā LC dupleksā saskarne un SFP+ formas faktors ļauj vienkārši ievietot saderīgajos NETGEAR SFP+ portos, savukārt kompaktais 18 g modulis ietaupa vietu un iekļaujas standarta SFP+ slotos. Atbilstība 802.3aq LRM standartam nodrošina savietojamību ar citām LRM spējīgām iekārtām.

Piemērots

• NETGEAR GSM73xxS / GSM72xxPS slēdžu modernizēšanai līdz 10 gigabitu Ethernet
• 10GE atbalsta pievienošanai, izmantojot AX743 SFP+ adaptera moduli
• 10 gigabitu saišu paplašināšanai esošajā daudzmodu šķiedras infrastruktūrā (OM1/OM3)

Galvenās specifikācijas

• Modelis: NETGEAR AXM763 (MPN: AXM763-10000S)
• Saskarne: SFP+ LC dupleksais
• Standarts: IEEE 802.3aq (LRM)
• Maksimālais datu pārraides ātrums: 10 000 Mbit/s (10 Gbit/s)
• Svars: 0,018 kg
• Attālums OM1 (62,5/125 µm): līdz 220 m
• Attālums OM3 (50/125 µm): līdz 260 m

Kā lietot

Ievietojiet AXM763 SFP+ raiduztvērēju saderīgajā 10GE SFP+ portā atbalstītajās NETGEAR ierīcēs (GSM73xxS, GSM72xxPS vai AX743 modulī). Pievienojiet LC duplekso daudzmodu šķiedras kabeli raiduztvērējam, nodrošinot pareizu polaritāti. Konfigurējiet slēdža portu atbilstoši tīkla prasībām (ātrumu/dupleksu/automātisko sarunu parasti pārvalda ierīce). Pārbaudiet saites un aktivitātes gaismas diodes resursdatora ierīcē, lai apstiprinātu veiksmīgu savienojumu.

Ieteikumi

Izmantojiet atbilstošu daudzmodu šķiedras kabeļa tipu mērķa attālumiem: mantoto 62,5/125 µm OM1 – posmiem līdz 220 m un 50/125 µm OM3 – posmiem līdz 260 m. Nodrošiniet tīrus LC savienotājus un pareizu šķiedras apstrādi, lai uzturētu signāla kvalitāti, un ievērojiet NETGEAR ierīces dokumentāciju, lai iegūtu informāciju par saderību un programmaparatūras norādījumiem.
