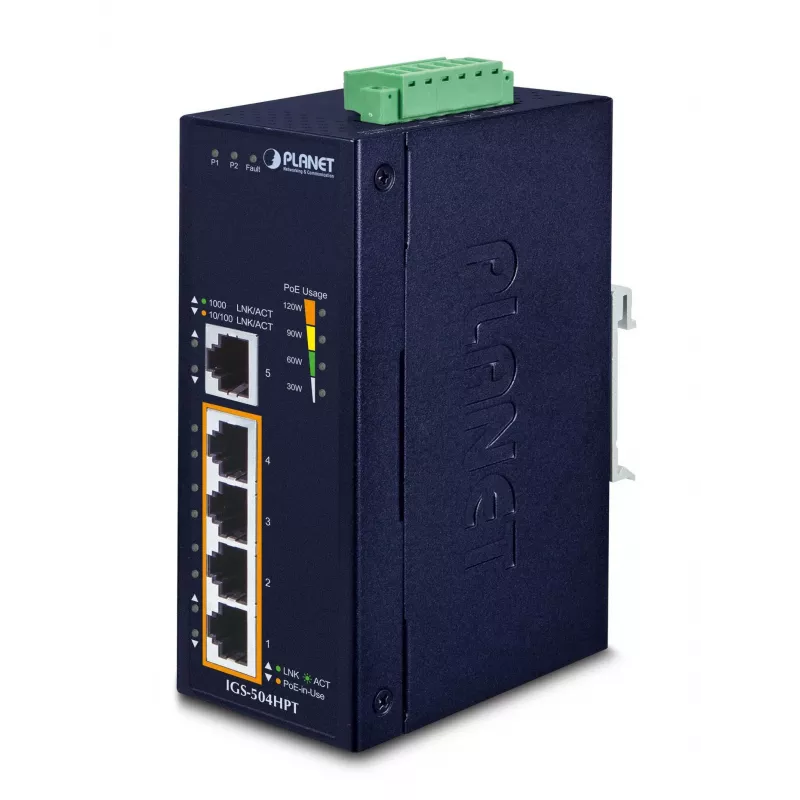

Nevadāms slēdzis PLANET IGS-504HPT

PLANET IGS-504HPT ir nevadāms industriāls gigabitu Ethernet PoE+ slēdzis, kas paredzēts skarbām vidēm. Tas nodrošina četrus 10/100/1000BASE-T portus ar IEEE 802.3at PoE+ un vienu papildu gigabitu RJ45 augšupsaites portu. Iebūvēts IP40 metāla korpusā, slēdzis pieņem 12–56 V līdzstrāvas ieeju ar dubultu lieku, maināmas polaritātes barošanas avotu, nodrošina kopējo PoE jaudas budžetu līdz 120 W un darbojas plašā temperatūras diapazonā no -40 līdz 75 °C.

Priekšrocības

IGS-504HPT atbalsta pilnu PoE+ (līdz 36 W uz portu) ar plug-and-play darbību, novēršot nepieciešamību pēc programmatūras konfigurācijas. Tā jaudas pastiprināšanas iespēja un plašais 12–56 V līdzstrāvas ieejas diapazons ļauj izmantot kopīgus industriālos barošanas avotus bez speciāliem avotiem. Priekšējā paneļa PoE jaudas patēriņa LED indikatori sniedz reāllaika informāciju par kopējo PoE patēriņu (30W, 60W, 90W, 120W). Ventilējamais IP40 metāla korpuss nodrošina EMI imunitāti un pasīvo dzesēšanu klusai darbībai, savukārt ESD un pārsprieguma aizsardzība uzlabo tīkla stabilitāti.

Piemērots

• Industriāliem Ethernet izvietojumiem rūpnīcās un ražotnēs
• Satiksmes vadības skapjiem un ceļmalas tīkla iekārtām
• IP kamerām, piekļuves punktiem un citām PoE PD ierīcēm, kurām nepieciešams līdz 36 W uz portu
• Pie sienas stiprināmām vai DIN sliedes instalācijām vietās ar ierobežotu telpu

Galvenās specifikācijas

• Modelis: PLANET IGS-504HPT
• Slēdža tips: Nevadāms, 5 × gigabitu RJ45 porti (4 PoE+, 1 augšupsaite)
• PoE standarts: IEEE 802.3at (PoE+), līdz 36 W uz portu, 120 W kopējais budžets
• Barošanas ieeja: 12–56 V līdzstrāva, dubulta lieka maināma polaritāte
• Darba temperatūra: -40 līdz 75 °C
• Korpuss: IP40 metāls, bezventilatora dizains
• Komutācijas jauda: 10 Gbit/s; MAC tabula: 4000 ierakstu
• ESD / pārsprieguma aizsardzība: Kontakta ±6 kV, gaisa ±8 kV, ±6 kV pārsprieguma imunitāte
• Montāža: DIN sliede un piestiprināms pie sienas
• Svars: 0,605 kg

Kā lietot

Uzstādiet IGS-504HPT uz DIN sliedes vai piestipriniet pie sienas vēlamajā vietā. Pievienojiet līdzstrāvas barošanas avotus pie dubultajiem barošanas ieejas spailēm, ievērojot polaritāti, lai gan maināmās ieejas nodrošina elastību. Pievienojiet PoE ierīces jebkuram no četriem PoE iespējotiem gigabitu portiem un izmantojiet augšupsaites RJ45 portu tīkla savienojumam. Ierīce ir nevadāma un neprasa konfigurāciju; PoE jauda tiek piegādāta automātiski atbilstoši PD sarunām un pieejamajam budžetam. Pārraugiet priekšējā paneļa PoE jaudas patēriņa LED indikatorus, lai pārbaudītu kopējo jaudas patēriņu.

Ieteikumi

Lai nodrošinātu uzticamu darbību industriālos apstākļos, izmantojiet atbilstošus līdzstrāvas barošanas avotus 12–56 V diapazonā un nodrošiniet pareizu pārsprieguma aizsardzību pie barošanas avota. Izvietojot vairākas PoE ierīces, pārliecinieties, ka kopējā jaudas prasība nepārsniedz 120 W budžetu; apsveriet PLANET PoE paplašinātājus, lai sasniegtu PD tālāk par 100 m, plānojot kabeļu maršrutus un ierīču izvietojumu.
