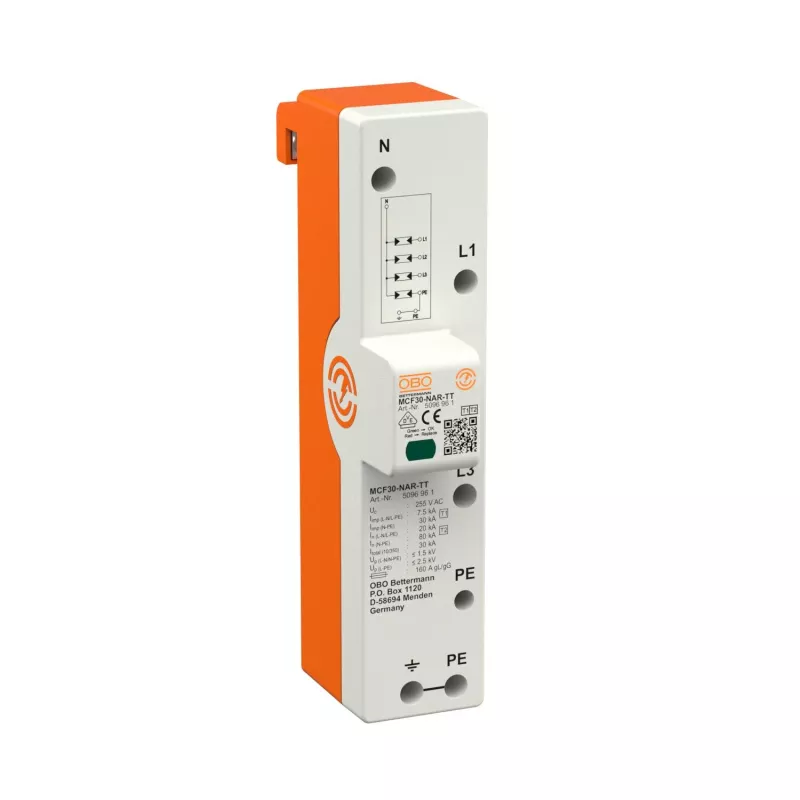

OBO BETTERMANN OBO MCF30-NAR-TT LightningControllerRail 3 polu kombinētais zibens un pārsprieguma aizsargs ar NPE 255V

OBO MCF30-NAR-TT ir kombinēts zibens un pārsprieguma aizsargs (1.+2. tips SPD), kas paredzēts trīsfāžu TN-S un TT elektroapgādes sistēmām. Tā izcilā īpašība ir ļoti zems aizsardzības sprieguma līmenis, kas mazāks par 1,5 kV, nodrošinot jutīgu lejupējo iekārtu drošību pat smagu pārsprieguma apstākļos. Ierīce apvieno 3 polu aizsargu ar NPE (neitrāles-aizsargzemējuma) moduli, nodrošinot pilnīgu aizsardzību visiem strāvu vadošajiem vadītājiem un neitrāles-zemējuma ķēdei.

Priekšrocības

Šis aizsargs apvieno 1. tipa zibens aizsarga augsto izlādes spēju ar 2. tipa pārsprieguma aizsarga zemo aizsardzības līmeni vienā kompaktā ierīcē. Uz dzirksteļspraugas bāzētais NPE modulis droši apstrādā lielus impulsa strāvas, savukārt uz varistoriem bāzētie fāžu moduļi nodrošina ātru reakciju un lielisku sprieguma ierobežošanu. Integrētais potenciāli brīvais pārslēgšanas kontakts ļauj attālināti uzraudzīt aizsarga statusu, ļaujot ātri identificēt bojātu moduli, nepārtraucot elektroapgādi. DIN sliedes stiprinājuma korpuss ir izgatavots no bezhalogēna, liesmu slāpējoša termoplasta (UL 94 V-0) un nodrošina IP20 aizsardzību, padarot to piemērotu uzstādīšanai sadales skapjos un rūpnieciskajos vadības paneļos. Ierīce ir bezapkopes un paredzēta ilgam kalpošanas laikam, ar augstu sekojošās strāvas dzēšanas spēju 50 kA, nodrošinot uzticamu darbību pat tīklos ar lielām īssavienojuma strāvām.

Piemērots

• Trīsfāžu elektroapgādes sistēmām (TN-S, TT) ar nominālo spriegumu 230/400 V
• Galveno un apakšsadales skapju aizsardzībai rūpnieciskās, komerciālās un dzīvojamās ēkās
• Instalācijām, kurās nepieciešama kombinēta zibens un pārsprieguma aizsardzība saskaņā ar IEC 61643-11 un EN 61643-11
• Lietojumiem, kuros nepieciešama attālināta aizsarga statusa signalizācija apkopes nolūkos
• Vidēm ar darba temperatūru no -40 °C līdz +80 °C

Galvenās specifikācijas

• SPD tips: 1. tips + 2. tips (I + II klase)
• Polu skaits: 3P+NPE
• Maks. nepārtrauktas darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In, 8/20 µs) uz polu: 30 kA; kopā: 90 kA
• Impulsa strāva (Iimp, 10/350 µs) uz polu: 7,5 kA; kopā: 30 kA
• Aizsardzības sprieguma līmenis (Up): < 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA
• Reakcijas laiks: < 100 ns
• Stiprinājums: 35 mm DIN sliede
• Savienojuma šķērsgriezums: ciets 1,5–35 mm², dzīslu 1,5–25 mm²
• Maks. rezerves drošinātājs: 315 A gL/gG
• Attālinātā signalizācija: potenciāli brīvs pārslēgšanas kontakts
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplasts, UL 94 V-0
• Darba temperatūra: -40 °C līdz +80 °C
• Standarti: IEC 61643-11, EN 61643-11

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet MCF30-NAR-TT pēc iespējas tuvāk ēkas elektroapgādes ieejas punktam, nodrošinot īsus un taisnus savienojuma vadus. Izmantojiet atbilstošus rezerves drošinātājus (maks. 315 A gL/gG) un pārliecinieties, ka zemējuma sistēma atbilst prasībām. Attālinātās signalizācijas kontakts jāpievieno uzraudzības sistēmai, lai nekavējoties atklātu jebkādu aizsarga bojājumu. Ieteicama regulāra statusa indikatoru vizuāla pārbaude, īpaši pēc zināmiem zibens notikumiem.
