Operacionālais pastiprinātājs IC Texas Instruments LT1014CN — četrkāršs precīzs op-amp PDIP-14 korpusā

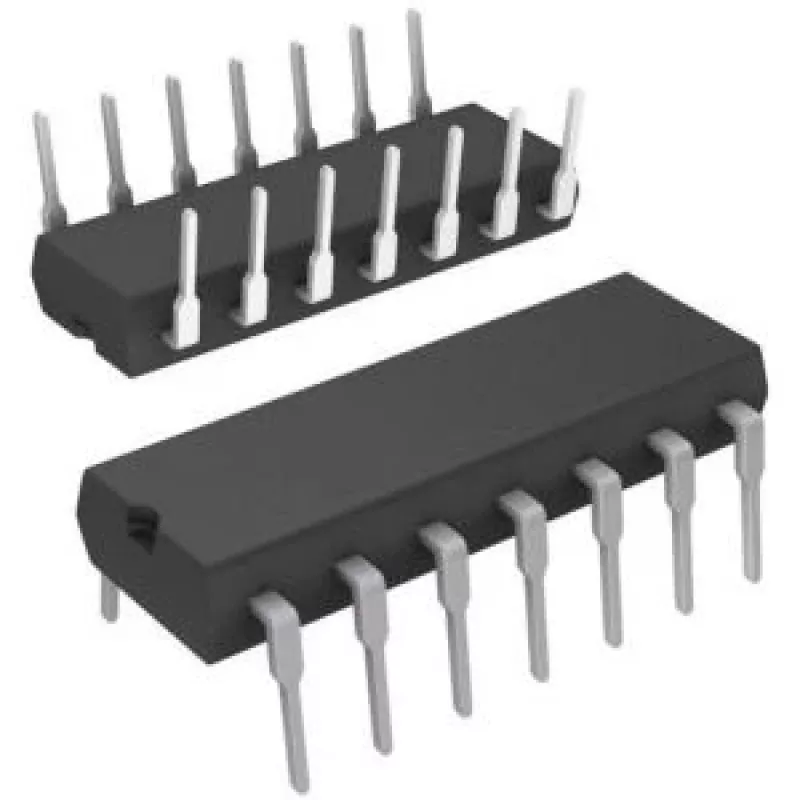

Texas Instruments LT1014CN ir četrkāršs precīzs operacionālais pastiprinātājs PDIP-14 korpusā. Tas satur četrus saskaņotus op-amps, kas optimizēti vispārējas nozīmes precizitātes analogajiem uzdevumiem, piemēram, signālu kondicionēšanai, aktīvajai filtrēšanai, summēšanas tīkliem un instrumentācijas priekšgaliem. Ierīce tiek piegādāta caurumu montāžas PDIP-14 formātā, kas piemērota prototipēšanai un montāžai uz plates, kur vienā korpusā ir nepieciešami vairāki precizitātes kanāli.

Priekšrocības

LT1014CN piedāvā saskaņotus pastiprinātāju kanālus, lai nodrošinātu konsekventu pastiprinājumu un nobīdes uzvedību četrās sekcijās, samazinot vajadzību pēc ārējas precizēšanas. Tā precizitātes raksturlielumi nodrošina zemu ieejas nobīdi un stabilu veiktspēju līdzstrāvas un zemfrekvences lietojumos. PDIP-14 korpuss vienkāršo apstrādi un lodēšanu prototipēšanas vai remonta laikā, un četru pastiprinātāju integrācija vienā korpusā ietaupa plates vietu salīdzinājumā ar diskrētiem atsevišķiem op-ampiem.

Piemērots

• Sensoru signālu kondicionēšanai un pastiprināšanai
• Aktīviem analogajiem filtriem un integratoru shēmām
• Summējošiem pastiprinātājiem un analogajiem saskaitītājiem
• Audio priekšpastiprinātāja posmiem, kam nepieciešami saskaņoti kanāli
• Instrumentācijas un mērījumu priekšgaliem

Galvenās specifikācijas

• Četrkārša operacionālā pastiprinātāja konfigurācija (četri pastiprinātāji vienā korpusā)
• PDIP-14 caurumu montāžas korpuss, piemērots prototipēšanai un montāžai uz plates
• Precizitātes pastiprinātāja veiktspēja, kas paredzēta zemai nobīdei un stabilai līdzstrāvas darbībai
• Saskaņoti kanāli konsekventam pastiprinājumam un nobīdei starp pastiprinātājiem
• Vispārējas nozīmes analogo signālu kondicionēšanas un filtrēšanas spēja

Kā lietot

Uzstādiet LT1014CN saderīgā PDIP-14 ligzdā vai pielodējiet to tieši pie PCB, ievērojot standarta caurumu montāžas praksi. Nodrošiniet atbilstošus barošanas avota spriegumus ierīces noteiktajās robežās un atsaistiet barošanas spraudņus ar apvada kondensatoriem, lai samazinātu troksni. Konfigurējiet katru pastiprinātāja sekciju atbilstoši vēlamajai topoloģijai (invertējošs, neinvertējošs, summējošs, integrators vai filtrs) un izvēlieties atgriezeniskās saites un ieejas komponentus, lai iestatītu pastiprinājumu, joslas platumu un stabilitāti. Lietojot vairākus kanālus, maršrutējiet ieejas un izejas, lai samazinātu šķērsrunu, un ievērojiet labu zemējuma praksi mērījumu precizitātei.

Ieteikumi

Lai iegūtu labākos rezultātus precizitātes un zema trokšņa lietojumos, iekļaujiet barošanas avota atsaisti tuvu korpusam, uzturiet īsus signāla ceļus jutīgiem mezgliem un saskaņojiet rezistoru tīklus, ja svarīga kanālu-kanālu precizitāte. Prototipēšanas laikā izmantojiet ligzdas montāžu, lai vienkāršotu četrkāršā pastiprinātāja mezgla nomaiņu un testēšanu.
