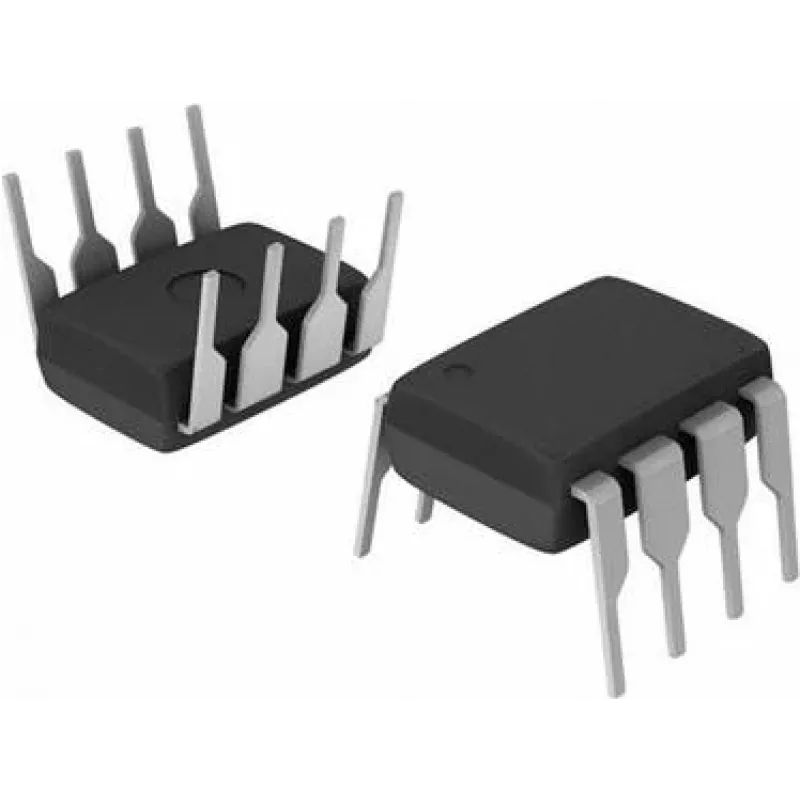

Operacionālais pastiprinātājs Texas Instruments LME49720NA/NOPB — Divkanālu audio operacionālais pastiprinātājs, PDIP‑8

Texas Instruments LME49720NA/NOPB ir divkanālu operacionālais pastiprinātājs PDIP‑8 korpusā, izstrādāts augstas precizitātes audio lietojumiem. Tas satur divus saskaņotus pastiprinātājus, kas optimizēti zemiem kropļojumiem un zemam trokšņa līmenim, padarot to piemērotu signālu ceļiem, kur nepieciešama skaņas caurspīdīgums un precīza pastiprināšana. Tipiski lietojumi ietver priekšpastiprinātājus, austiņu pastiprinātājus, DAC izejas pakāpes un citas analogās audio shēmas, kurām nepieciešama precīza, zema trokšņa veiktspēja.

Priekšrocības

Saskaņoto pastiprinātāju pāris nodrošina vienmērīgu kanālu līdzsvaru un samazinātu nobīdi starp kanāliem. Zemi kopējie harmoniskie kropļojumi un plašs atvērtās cilpas pastiprinājums veicina precīzu audio signālu atveidi ar minimālu kolorāciju. PDIP‑8 caurumu montāžas korpuss atvieglo prototipēšanu un nomaiņu patērētāju un profesionālajā audio iekārtā. Termiskie un elektriskie raksturlielumi ir izstrādāti, lai uzturētu stabilitāti tipiskos audio darbības apstākļos.

Piemērots

• Priekšpastiprinātāju pakāpes stereo audio sistēmās
• Austiņu pastiprinātāji un portatīvās audio dokstacijas
• DAC izejas filtri un līnijas draiveri
• Augstas kvalitātes analogā signāla kondicionēšana un miksēšanas pultis

Galvenās specifikācijas

• Divkanālu operacionālā pastiprinātāja konfigurācija ar diviem saskaņotiem kanāliem
• PDIP‑8 caurumu montāžas korpuss ērtai montāžai un prototipēšanai
• Izstrādāts zemam trokšņa līmenim un zemiem kopējiem harmoniskajiem kropļojumiem audio joslā
• Plašs atvērtās cilpas pastiprinājums, piemērots augstas precizitātes pastiprināšanai
• Barošanas diapazons un miera strāva optimizēta tipiskiem audio lietojumiem

Kā lietot

Uzstādiet PDIP‑8 korpusu saderīgā caurumu montāžas PCB vietā vai ligzdā, ievērojot pareizu kontaktu orientāciju un barošanas polaritāti. Izmantojiet ieteicamo barošanas avota atsaisti tuvu ierīces kontaktiem, lai samazinātu barošanas troksni. Konfigurējiet pastiprinātāju vēlamajā topoloģijā (invertējošā, neinvertējošā, diferenciālā), izmantojot atbilstošas atgriezeniskās saites un ieejas komponentes; pārliecinieties, ka komponenšu vērtības atbilst nepieciešamajam joslas platumam un pastiprinājumam. Saskaņojiet izkārtojumu un zemējuma praksi zemam trokšņa līmenim: saglabājiet ieejas pēdas īsas, atdaliet analogo un digitālo zemējumu, kur nepieciešams, un novietojiet apvada kondensatorus pēc iespējas tuvāk barošanas kontaktiem.

Ieteikumi

Labākai audio veiktspējai izmantojiet zema trokšņa rezistorus un kvalitatīvus plēves kondensatorus signāla ceļā, uzturiet simetrisku izkārtojumu stereo kanāliem un ievērojiet ražotāja ieteikumus barošanas atsaistei. Izvairieties no izeju slodzes ar lielu strāvu bez atbilstošas izejas pakāpes buferizācijas un nodrošiniet pietiekamu ventilāciju, ja darbojas pie paaugstinātiem barošanas spriegumiem.
