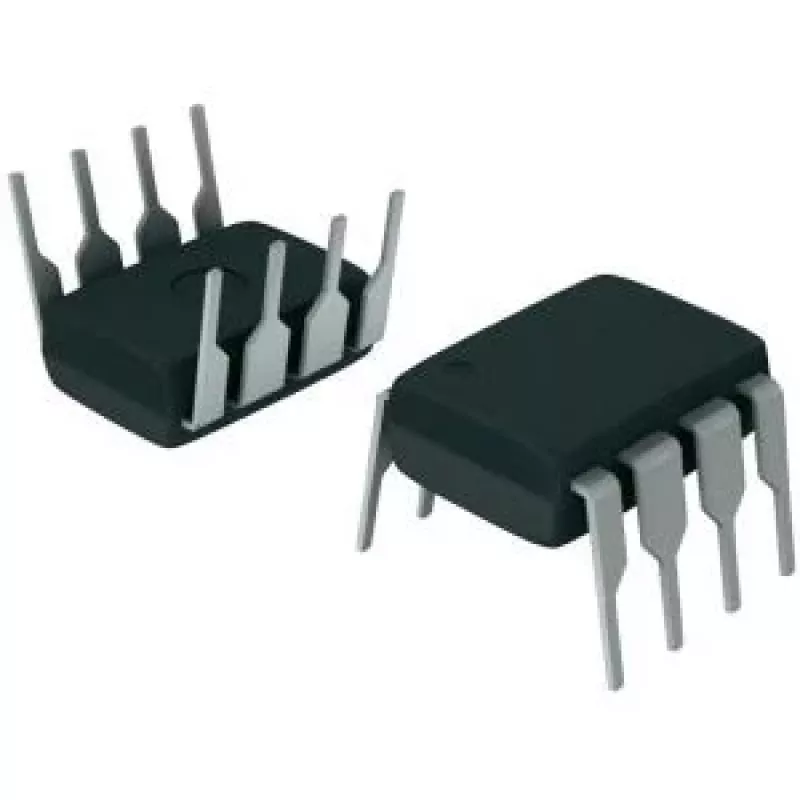

Operacionālais pastiprinātājs Texas Instruments OPA2277PA, dubultais precīzijas opamp, PDIP-8

Texas Instruments OPA2277PA ir dubultais precīzijas operacionālais pastiprinātājs PDIP-8 korpusā, kas izstrādāts lietojumiem, kuriem nepieciešama augsta līdzstrāvas precizitāte un zems trokšņu līmenis. Šis dubultais opamp nodrošina zemu nobīdes spriegumu, zemu dreifu un stabilu ieejas pakāpi, kas piemērota precīzai signālu kondicionēšanai, filtrēšanai un instrumentācijas shēmām. Ierīce paredzēta izmantošanai analogo signālu priekšgalos un sensoru saskarnēs, kur svarīga signāla integritāte un minimāla kļūda laika un temperatūras ietekmē.

Priekšrocības

OPA2277PA piedāvā zemu ieejas nobīdes spriegumu un zemu nobīdes dreifu, nodrošinot precīzu zemfrekvences veiktspēju un ilgtermiņa stabilitāti. Zems trokšņu līmenis un labi saskaņota dubultā kanāla konfigurācija padara to piemērotu diferenciālo un vienmērīgo signālu ceļiem. PDIP-8 korpuss atvieglo caurumu montāžas prototipēšanu un remontu, savukārt precīzā iekšējā konstrukcija samazina nepieciešamību pēc ārējas precizēšanas daudzos mērījumu un filtrēšanas lietojumos.

Piemērots

• Precīza signālu kondicionēšana un zemfrekvences pastiprināšana
• Sensoru saskarnes un devēju signālu apstrāde
• Instrumentācijas un datu ieguves priekšgali
• Aktīvā filtrēšana un zema trokšņa priekšpastiprinātāji

Galvenās specifikācijas

• Dubultais operacionālais pastiprinātājs PDIP-8 korpusā
• Precīzs zems ieejas nobīdes spriegums un zems nobīdes dreifs
• Zems trokšņu līmenis, piemērots zemfrekvences signālu ceļiem
• Rail-to-rail izeja nav norādīta (izmantot ieteicamajā barošanas diapazonā)
• Izstrādāts vienpolārai vai divpolārai barošanai ražotāja norādītajā diapazonā

Kā lietot

Uzstādiet OPA2277PA saderīgā PDIP-8 ligzdā vai pielodējiet to caurumu montāžas iespiedplašu izvietojumā, ievērojot pareizu kontakta orientāciju. Nodrošiniet ieteiktos barošanas spriegumus un atsaistiet barošanas līnijas ar bloķējošajiem kondensatoriem tuvu korpusam, lai saglabātu stabilitāti un samazinātu troksni. Konfigurējiet pastiprinātāju vēlamajā topoloģijā (invertējošā, neinvertējošā, diferenciālā vai aktīvajā filtru) saskaņā ar standarta opampu projektēšanas praksi; iepazīstieties ar ierīces datu lapu, lai uzzinātu ieteiktās ārējo komponentu vērtības un kompensācijas metodes noteiktām joslas platuma un stabilitātes prasībām.

Ieteikumi

Lai sasniegtu vislabāko precizitātes veiktspēju, izmantojiet atbilstošas iespiedplašu izkārtojuma metodes: īsas ieejas pēdas, cietu zemējuma slāni un lokālu atsaisti. Ja iespējams, sabalansējiet ieejas avotu pretestības un izvairieties no lielām līdzstrāvas nobīdēm ieejās. Pārbaudiet termiskos apstākļus un ievērojiet ieteikto barošanas diapazonu, lai saglabātu zemu dreifu un trokšņu raksturlielumus.
