Optiskās šķiedras kabelis EFB Elektronik MTPF12LCOM4-1

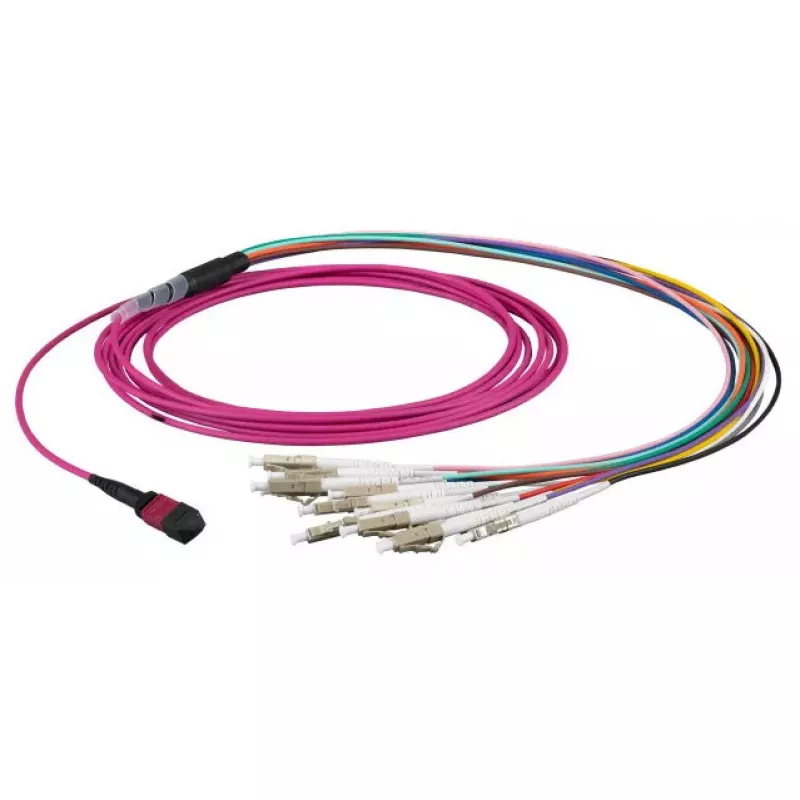

EFB Elektronik MTPF12LCOM4-1 ir 1 m garš OM4 optiskās šķiedras kabelis ar MTP savienotāju vienā galā un divpadsmit LC savienotājiem otrā galā. Tas izmanto 50 µm daudzmodu serdi, kas paredzēta ātrdarbīgai datu pārraidei īsos un vidējos posmos. Šis kabelis ir izstrādāts uzticamai signāla integritātei, zemiem ievades zudumiem un stabilai veiktspējai blīvās kabeļu vidēs, piemēram, datu centros un uzņēmumu tīkla statņos.

Priekšrocības

OM4 daudzmodu konstrukcija ar 50 µm serdi nodrošina paaugstinātu joslas platumu 10 Gbit/s un lielākiem daudzmodu lietojumiem, vienlaikus saglabājot zemu vājinājumu. MTP uz 12×LC izvērsums nodrošina kompaktu, viena kabeļa maģistrāles risinājumu, kas vienkāršo kabeļu pārvaldību un samazina savienotāju apjomu. Izturīgs apvalks un stiepes samazināšanas konstrukcija palielina mehānisko izturību uzstādīšanas un pārkonfigurēšanas laikā, palīdzot saglabāt optisko izlīdzinājumu un nodrošināt ilgtermiņa signāla kvalitāti.

Piemērots

• Datu centru mugurkaula un maģistrāļu savienojumi
• Augsta blīvuma komutācijas paneļi un slēdžu-šķiedras izvērsumi
• Īsu un vidēju posmu daudzmodu līnijas (10 Gbit/s un vairāk)
• Serveru fermas un datu glabāšanas tīkli (SAN)

Galvenās specifikācijas

• Kabeļa tips: OM4 daudzmodu šķiedra
• Serdes diametrs: 50 µm
• Garums: 1 m
• Savienotājs A: MTP daudzšķiedru savienotājs
• Savienotājs B: 12 × LC dupleksie savienotāji
• Tipisks lietojums: Daudzšķiedru maģistrāle uz LC izvērsumu augsta blīvuma vidēm

Kā lietot

Izvelciet kabeli saskaņā ar jūsu vietas kabeļu pārvaldības praksi, izvairoties no asiem līkumiem un mehāniskā spriedzes zonām. Ievietojiet MTP savienotāju attiecīgajā MTP/MPO adapterī vai modulī uz komutācijas paneļa, nodrošinot pareizu atslēgas orientāciju un pilnīgu iesēdināšanu. Pievienojiet LC savienotājus atbilstošajiem LC portiem slēdžos, raiduztvērējos vai komutācijas paneļos, rūpējoties, lai saskaņotu pārraides un uztveršanas pārus. Pēc uzstādīšanas pārbaudiet pilnīgu optisko nepārtrauktību un līnijas veiktspēju, izmantojot piemērotu šķiedras testēšanas aprīkojumu.

Ieteikumi

Ievērojiet liekuma rādiusus virs ražotāja noteiktā minimuma, uzturiet savienotājus tīrus, izmantojot apstiprinātus šķiedras tīrīšanas rīkus, un glabājiet lieko garumu kontrolētā, bezliekuma cilpā. Izmantojiet šo OM4 MTP-uz-12×LC kabeli augsta blīvuma daudzmodu līnijām, kur samazināti ievades zudumi un kompakta maģistrāle veicina efektīvus statņu un komutācijas paneļu izkārtojumus.
