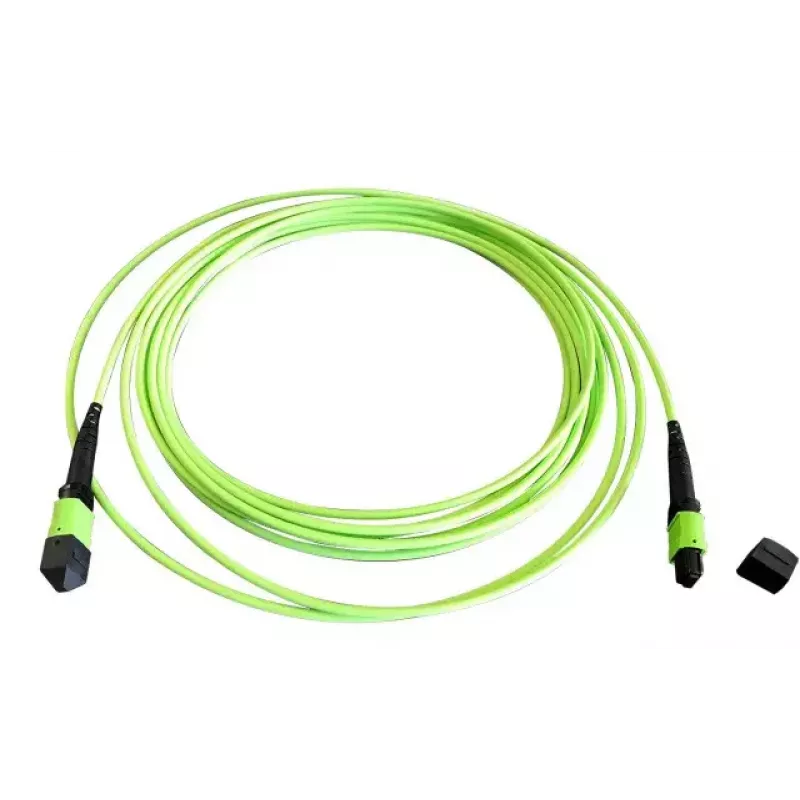

Optiskās šķiedras MTP kabelis EFB Elektronik MTPF12MTPFOM5-15 — OM5, 15 m, MTP–MTP, 50 µm

EFB Elektronik MTPF12MTPFOM5-15 ir 15 m garš optiskās šķiedras kabelis ar OM5 daudzmodu šķiedrām un MTP savienotājiem abos galos. Kabelis izmanto 50 µm serdes daudzmodu konstrukciju, kas optimizēta īsiem līdz vidējiem attālumiem augsta blīvuma savienojumos. Tas paredzēts iekārtu savstarpējiem savienojumiem datu centros, augstas veiktspējas skaitļošanas klasteros un InfiniBand vidēs, kur nepieciešama uzticama daudzmodu pārraide un vienkārša plug-and-play savienojamība.

Priekšrocības

Kabelis nodrošina standartizētu daudzmodu OM5 optiskās šķiedras vidi ar 50 µm serdi, kas atbalsta lielus datu pārraides ātrumus un vienkāršo kabeļu izvietojumu blīvās instalācijās. Rūpnīcā pulētie MTP savienotāji abos galos nodrošina nemainīgus ievades zudumus un atkārtojamu savienojuma veiktspēju, samazinot uzstādīšanas laiku. 15 m garums līdzsvaro sasniedzamību un pārvaldāmību tipiskiem starpstatņu un rindu iekšējiem savienojumiem, vienlaikus saglabājot daudzmodu posma īpašības, kas piemērotas īsiem līdz vidējiem attālumiem.

Piemērots

• Datu centru starpsavienojumiem un pārslēgšanās starp slēdžiem un sadales paneļiem
• Augstas veiktspējas skaitļošanas klasteriem un InfiniBand posmiem
• Īsa līdz vidēja attāluma daudzmodu maģistrālajiem savienojumiem statņu iekšpusē un starp blakus esošiem statņiem
• Instalācijām, kur nepieciešami augsta blīvuma savienotāju masīvi un ātra izvēršana

Galvenās specifikācijas

• Šķiedras veids: OM5 daudzmodu
• Serdes diametrs: 50 µm
• Savienotāja veids: MTP abos galos (daudzšķiedru MPO stila augsta blīvuma savienotājs)
• Kabeļa garums: 15 m
• Pielietojums: īsa līdz vidēja attāluma daudzmodu posmi datu centru un HPC vidēm

Kā lietot

Uzstādiet kabeli, izlīdzinot un ievietojot MTP savienotājus saderīgos MTP/MPO portos uz raiduztvērējiem, savienojuma paneļiem vai atzarošanas moduļiem. Nodrošiniet, lai savienotāju atslēgas un polaritāte atbilstu saderīgajai iekārtai, lai saglabātu pareizu kanālu karti. Rīkojieties ar savienotājiem aiz korpusa, lai nepieskartos ferulām, un izvietojiet kabeli, ievērojot ieteicamo liekuma rādiusu un izvairoties no stingrām cilpām. Lai nodrošinātu labāko veiktspēju, uzturiet savienotājus tīrus un pirms galīgā savienojuma pārbaudiet vai iztīriet gala virsmas.

Ieteikumi

Glabājiet un izvietojiet optisko kabeli, lai izvairītos no asiem līkumiem un mehāniskas slodzes; ievērojiet ražotāja noteikto minimālo liekuma rādiusu un stiepes robežas. Izmantojiet atbilstošus tīrīšanas rīkus MTP/MPO ferulām un pārbaudiet polaritāti un ievades zudumus, integrējot esošajos daudzmodu posmos. Vidēm, kur nepieciešama viena režīma sasniedzamība vai ļoti garas līnijas, izvēlieties atbilstošu šķiedras veidu un raiduztvērēja kombināciju.
