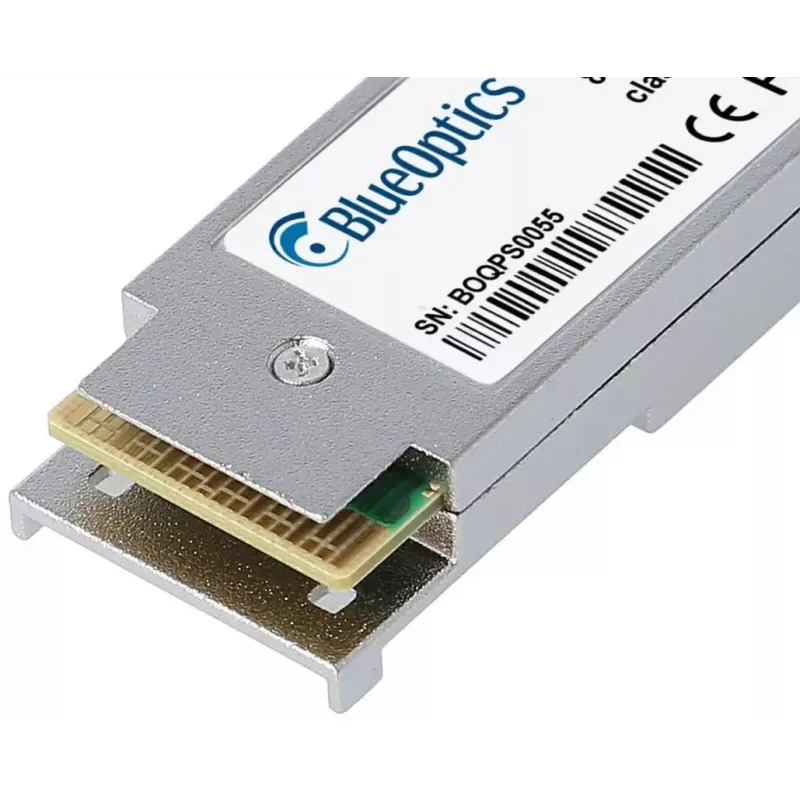

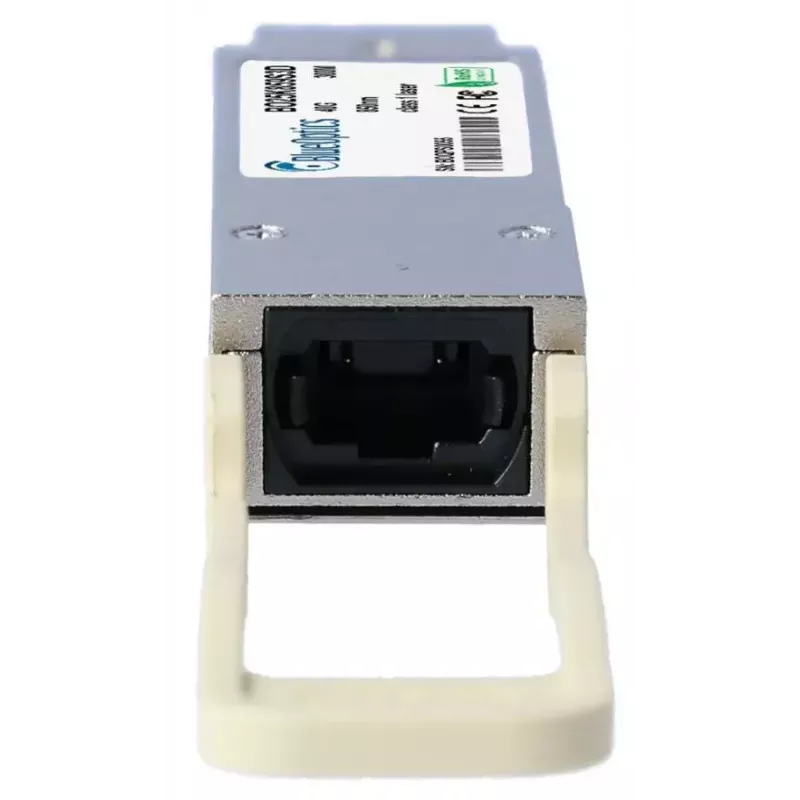

Optiskās šķiedras raiduztvērēja modulis BlueOptics 474899A-BO 40000 Mbit/s QSFP

BlueOptics 474899A-BO ir QSFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 40 Gbit/s ātrdarbīgiem optiskajiem sakariem. Šis kompaktais sudraba krāsas modulis ir saderīgs ar Nokia 474899A platformām un atbalsta daudzmodu šķiedras savienojumus un MPO/MTP saskarni, lai tīkla iekārtās nodrošinātu neliela attāluma 40G pārraidi. Modulis sver aptuveni 40 g un atbilst MSA formas faktora vadlīnijām; tas ir paredzēts integrēšanai komutatoros, maršrutētājos un uzglabāšanas sistēmās, kas pieņem QSFP 40G raiduztvērējus.

Priekšrocības

Šis QSFP raiduztvērējs nodrošina 40 Gbit/s datu pārraides ātrumu kompaktā MSA saderīgā formas faktorā un izmanto MPO/MTP daudzšķiedru savienojumu paralēlajiem optiskajiem kanāliem. Tas ir saderīgs ar galvenajām iekārtām, kas atbalsta Nokia 474899A specifikāciju, un ir rūpnīcā testēts sadarbspējai. Raiduztvērējs izmanto daudzmodu 850 nm optiku, kas optimizēta neliela attāluma 40G sakariem, un ietver digitālās diagnostikas atbalstu darbības parametru reāllaika uzraudzībai.

Piemērots

• 40G savienojumiem starp komutatoriem un apkopošanas ierīcēm pa daudzmodu šķiedru
• Lielas joslas platuma sakariem datu centru augšējā plaukta un mugurkaula arhitektūrās
• Starpsavienojumiem uzglabāšanas sistēmām un augstas veiktspējas tīkla ierīcēm
• Vidēm, kurās nepieciešami MSA saderīgi QSFP moduļi ar MPO/MTP savienojamību

Galvenās specifikācijas

• Saskarnes veids: QSFP (QSFP formas faktors)
• Maksimālais datu pārraides ātrums: 40000 Mbit/s (40 Gbit/s)
• Optiskais viļņa garums: 850 nm (daudzmodu, neliela attāluma optika)
• Savienotājs: MPO/MTP daudzšķiedru savienotājs
• Tipiskais sasniedzamības attālums: piemērots neliela attāluma daudzmodu izvēršanai (saskaņā ar daudzmodu šķiedras standartiem)
• Krāsa: Sudraba
• Svars: 0,04 kg

Kā lietot

Uzstādiet BlueOptics 474899A-BO QSFP raiduztvērēju saderīgā QSFP portā atbalstītajā tīkla iekārtā, ievērojot iekārtas ražotāja norādījumus par karsto nomaiņu un elektrostatisko izlādi (ESD). Pievienojiet MPO/MTP daudzmodu šķiedras savienotāj vadu starp raiduztvērēju un atbilstošo savienojuma paneli vai partnera raiduztvērēju. Pārliecinieties, ka resursdatora ierīces programmaparatūra un draivera iestatījumi atbalsta 40G darbību, un, ja nepieciešams, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM), izmantojot resursdatora pārvaldības saskarni, lai nolasītu sprieguma, temperatūras un optiskās jaudas vērtības.

Ieteikumi

Lai nodrošinātu uzticamus neliela attāluma 40G sakarus, izmantojiet kvalitatīvu OM3/OM4 daudzmodu šķiedru un MPO/MTP savienotāj vadus, kas paredzēti 40G lietojumiem. Pārbaudiet resursdatora saderību ar Nokia 474899A saderīgiem QSFP moduļiem un pārliecinieties, ka tīkla programmaparatūra atbalsta DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Ievērojiet pareizas apstrādes procedūras, lai izvairītos no MPO/MTP savienotāju piesārņošanas, un pirms savienošanas notīriet savienotājus.
