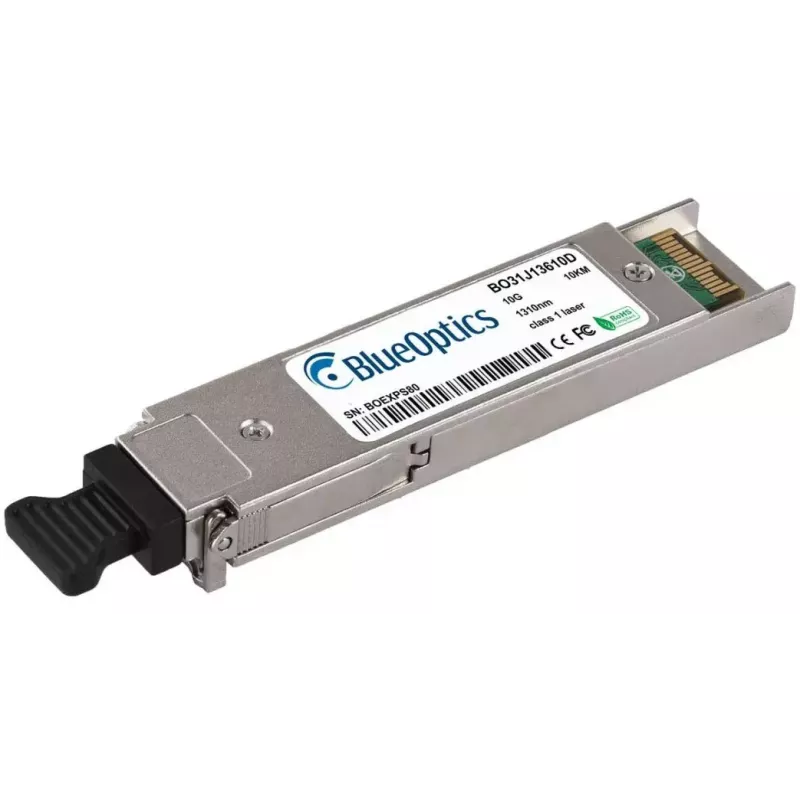

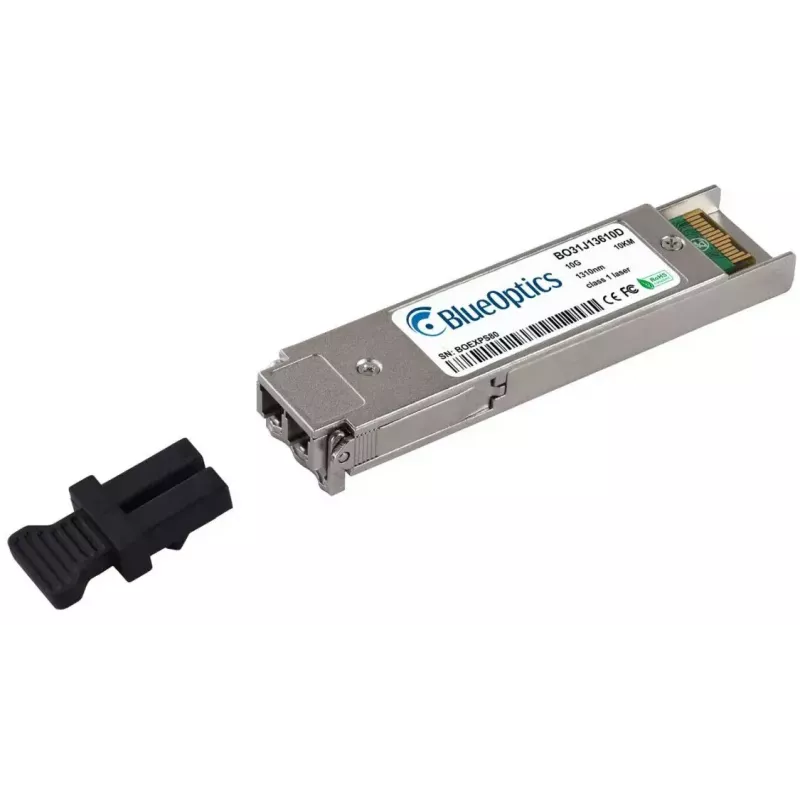

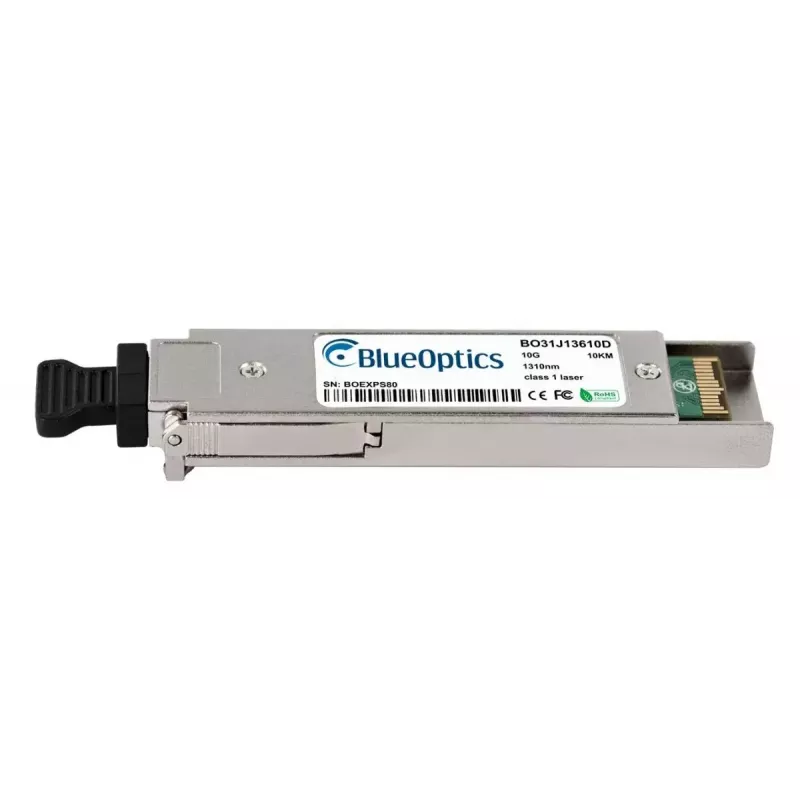

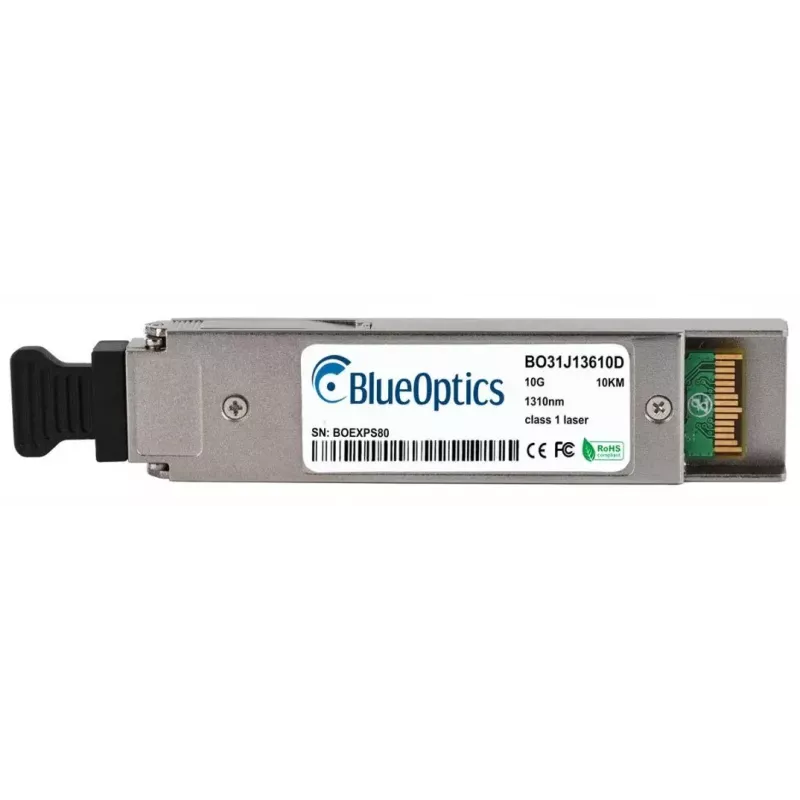

Optiskās šķiedras raiduztvērēja modulis BlueOptics 740-031833-BO XFP 10000 m

BlueOptics 740-031833-BO XFP 10000 m ir optiskās šķiedras XFP raiduztvērēja modulis, kas paredzēts vienmoda optiskajiem savienojumiem līdz 10 000 m attālumam. Modulis ir ievietots alumīnija korpusā un sver aptuveni 20 g. Šis 10G raiduztvērējs nodrošina kompaktu formas faktoru un mehānisko izturību uzstādīšanai saderīgā tīkla aparatūrā. Modulis atbalsta LC duplekso savienojamību un atbilst MSA XFP formas faktora standartiem, nodrošinot ātrdarbīgu datu pārraidi ar ātrumu 10 Gbit/s Ethernet, Fibre Channel over Ethernet un līdzīgiem protokoliem, ja tiek izmantots saderīgās sistēmās.

Priekšrocības

Moduļa alumīnija korpuss apvieno zemu svaru un izturību, kas piemērota uzstādīšanai statīvos un lauka apstākļos. Atbilstība XFP MSA izmēriem un LC dupleksajam interfeisam nodrošina savietojamību ar iekārtām, kas pieņem standarta XFP raiduztvērējus. Konstrukcija ir izstrādāta, lai nodrošinātu stabilu vienmoda optisko pārraidi lielos attālumos, vienlaikus piedāvājot digitālās diagnostikas uzraudzības (DDM/DOM) iespējas, ja resursdators to atbalsta, lai iegūtu attālinātu statusa informāciju, piemēram, temperatūru, barošanas spriegumu, raidīšanas un uztveršanas jaudu, kā arī lāzera nobīdes strāvu.

Piemērots

• 10 Gbit/s vienmoda optiskās šķiedras savienojumiem līdz 10 km
• Integrācijai slēdžos, maršrutētājos un datu glabāšanas sistēmās, kas pieņem XFP raiduztvērējus
• Ātrdarbīgiem Ethernet un Fibre Channel over Ethernet izvērsumiem

Galvenās specifikācijas

• Formas faktors: XFP (10G)
• Maksimālais sasniedzamais attālums: līdz 10 000 m, izmantojot vienmoda optisko šķiedru

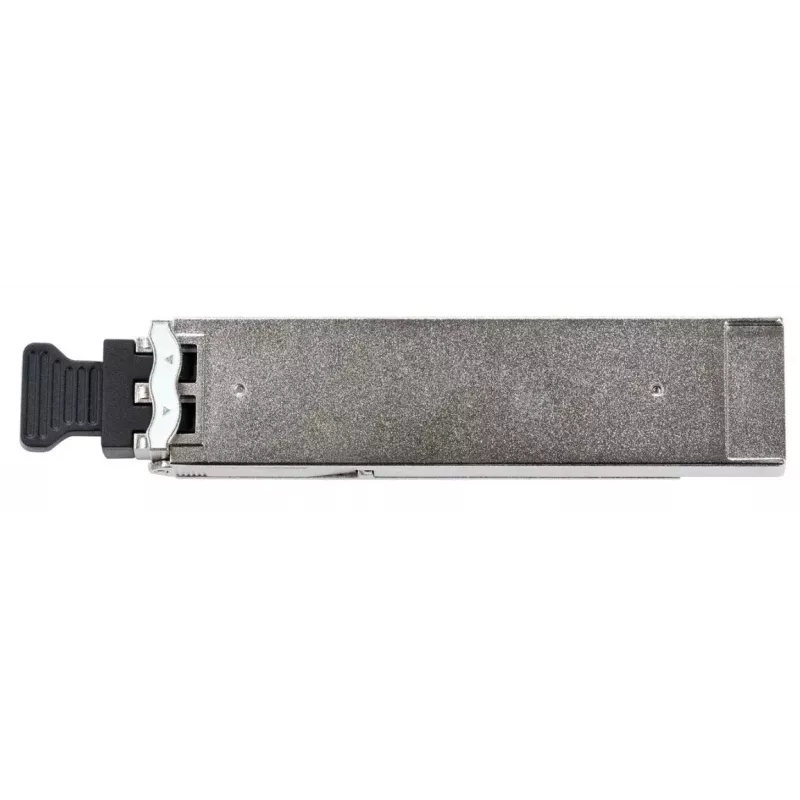

• Konektora tips: LC duplekss
• Korpusa materiāls un krāsa: alumīnijs
• Svars: aptuveni 0,02 kg
• Optiskais viļņa garums: vienmoda pārraide (raidīšana un uztveršana pie 1310 nm, kā izmanto 10GBASE-LR)
• Digitālā diagnostikas uzraudzība (DDM/DOM): atbalstīta, ja resursdatora aparatūra nodrošina piekļuvi

Lietošanas norādījumi

Pārliecinieties, ka resursdatora ierīce atbalsta XFP 10G moduļus un ka programmaparatūra atļauj trešo pušu raiduztvērējus. Pirms XFP moduļa ievietošanas izslēdziet ierīci vai ievērojiet iekārtas ražotāja ieteiktās karstās nomaiņas procedūras. Ievietojiet raiduztvērēju XFP slotā, līdz tas droši nofiksējas, pēc tam pievienojiet LC dupleksās vienmoda optiskās šķiedras ielāpu vadus raidīšanas un uztveršanas portiem, ievērojot pareizo polaritāti. Pēc uzstādīšanas pārbaudiet savienojuma statusu un, ja pieejams, nolasiet DDM/DOM parametrus no resursdatora sistēmas, lai apstiprinātu optiskās jaudas līmeņus un moduļa veselību.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optiskās šķiedras ielāpu vadus un, ja nepieciešams, ielāpu paneļus, lai nodrošinātu optimālu diapazonu un signāla kvalitāti. Uzturiet tīrus optiskos konektorus un ievērojiet ESD apstrādes piesardzības pasākumus, uzstādot moduli. Pārbaudiet saderību ar mērķa aparatūras platformu un pārliecinieties, ka resursdators atbalsta DDM/DOM, ja nepieciešama attālināta diagnostika.
