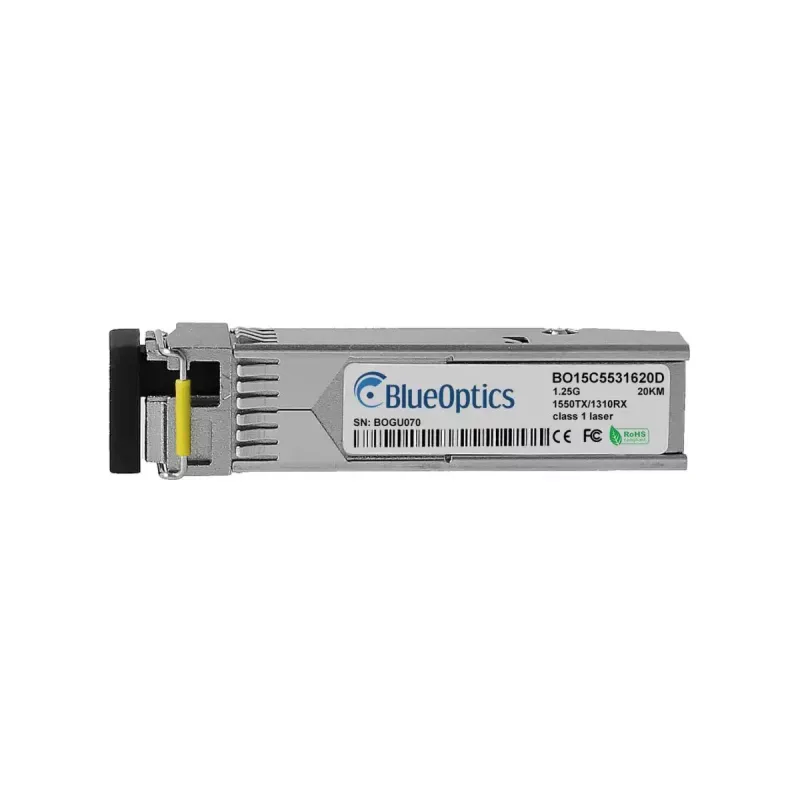

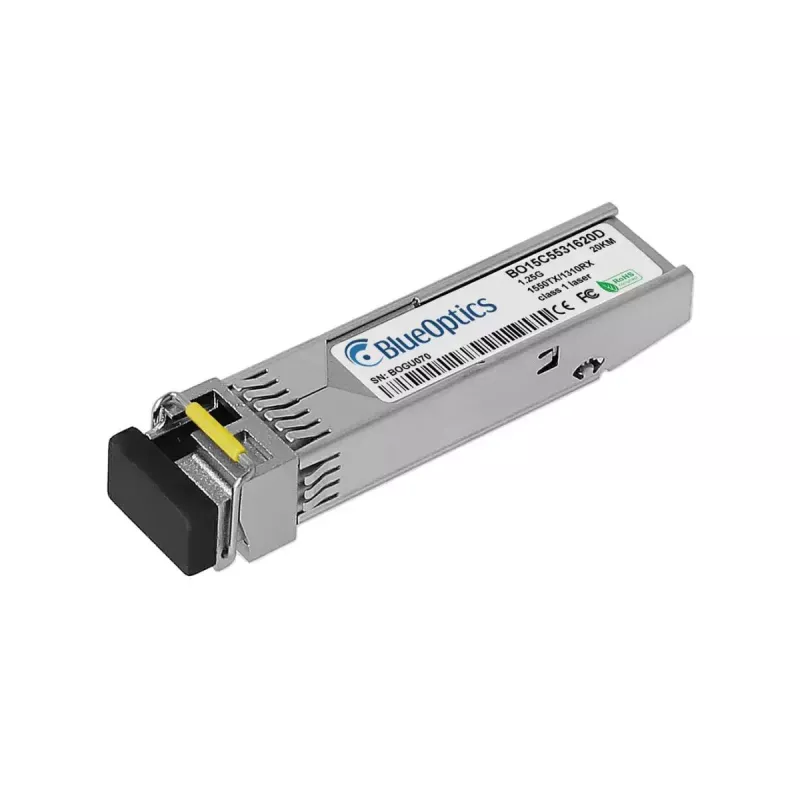

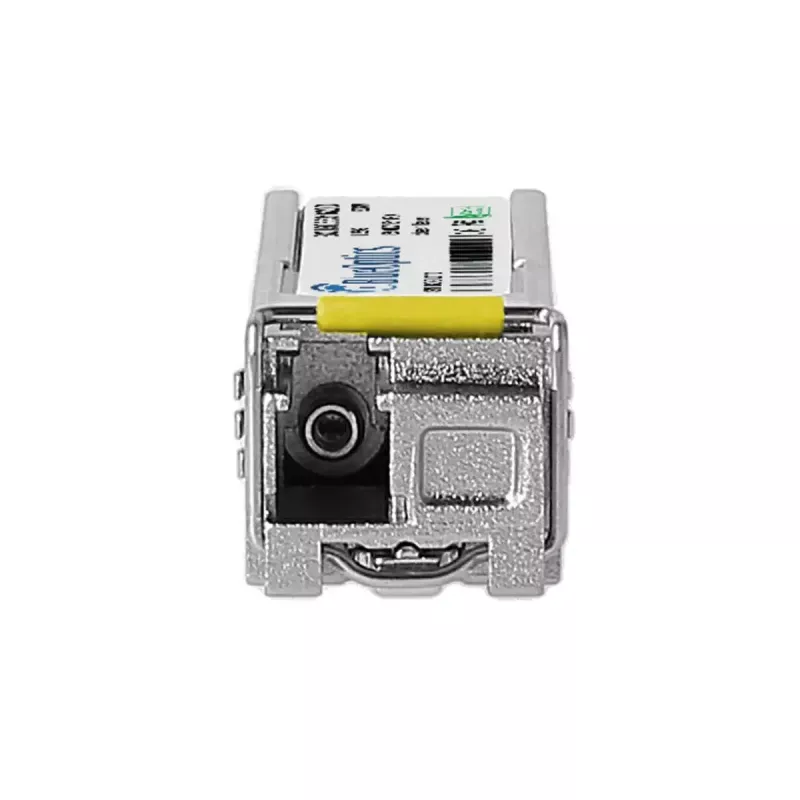

Optiskās šķiedras raiduztvērēja modulis BlueOptics MGB-TLB20-BO SFP 20000 m

BlueOptics MGB-TLB20-BO SFP 20000 m ir optiskās šķiedras raiduztvērēja modulis, kas paredzēts vienmoda savienojumiem līdz 20 kilometriem. Ievietots alumīnija korpusā un sverot 20 g, šis SFP modulis atbalsta 1000BASE-BX-D darbību ar LC simpleksa savienotāju un atsevišķiem raidītāja un uztvērēja viļņu garumiem divvirzienu pārraidei pa vienu šķiedru. Modulis atbilst MSA formas faktoram un elektriskajām specifikācijām, lai to varētu viegli integrēt saderīgā tīkla aprīkojumā.

Priekšrocības

Modulis nodrošina liela attāluma optisko savienojamību līdz 20 000 m, saglabājot saderību ar MSA atbilstošiem SFP portiem. Tā alumīnija korpuss nodrošina mehānisku aizsardzību un siltuma izkliedi statīvā montējamās vai lauka instalācijās. Raiduztvērējs ir piemērots Gigabit Ethernet, Fibre Channel over Ethernet un SDH/SONET lietojumiem ar datu pārraides ātrumu līdz 1,25 Gbps un atbalsta digitālo diagnostikas uzraudzību, ja resursdatora aparatūra ievieš DDM/DOM.

Piemērots

• Vienmoda optiskās šķiedras savienojumiem, kur nepieciešama liela attāluma savienojamība (līdz 20 km)
• Gigabit Ethernet augšupsaitēm starp komutatoriem un maršrutētājiem
• Datu centru aprīkojuma, glabāšanas sistēmu un telekomunikāciju ierīču savstarpējai savienošanai
• Vidēm, kur nepieciešami LC simpleksa savienotāji un divvirzienu pārraide pa vienu šķiedru

Galvenās specifikācijas

• Formas faktors: SFP (MSA atbilstošs)
• Darbības režīms: 1000BASE-BX-D (divvirzienu pa vienu šķiedru)
• Maksimālais savienojuma attālums: 20 000 m (vienmoda šķiedra)
• Datu pārraides ātrums: līdz 1,25 Gbps
• Savienotājs: LC simplekss
• Raidīšanas viļņa garums: 1310 nm (TX)
• Uztveršanas viļņa garums: 1550 nm (RX)
• Korpusa materiāls: alumīnijs
• Svars: 0,02 kg
• Atbalstītās funkcijas: Digitālā diagnostikas uzraudzība (ja atbalsta resursdators)

Kā lietot

Uzstādiet BlueOptics MGB-TLB20-BO tukšā SFP slotā saderīgā komutatorā, maršrutētājā vai citā tīkla ierīcē, kad ierīce ir izslēgta, vai ievērojot ražotāja karstās nomaiņas vadlīnijas. Pievienojiet atbilstošu vienmoda LC simpleksa savienotājkabeli vai savienotājpaneli, nodrošinot pareizu polaritāti divvirzienu darbībai pa vienu šķiedru. Pārbaudiet savienojuma statusu un moduļa atpazīšanu resursdatora ierīces saskarnē; iespējojiet DDM/DOM uzraudzību, ja platforma atbalsta šo funkciju. Rīkojoties ar moduli, ievērojiet standarta ESD piesardzības pasākumus un līdz savienošanai turiet optiskā savienotāja putekļu aizsargvāciņus.

Ieteikumi

Optimālai veiktspējai izmantojiet vienmoda optisko šķiedru, kas paredzēta liela attāluma savienojumiem, un augstas kvalitātes LC simpleksa savienotājkabeļus. Pirms ieviešanas pārbaudiet resursdatora saderību ar 1000BASE-BX-D un DDM atbalstu. Regulāri pārbaudiet un tīriet savienotājus, lai uzturētu signāla kvalitāti un novērstu optiskās jaudas zudumus.
