Optiskās šķiedras SFP raiduztvērējs BlueOptics 430-4536-BO 80000 m Alumīnijs

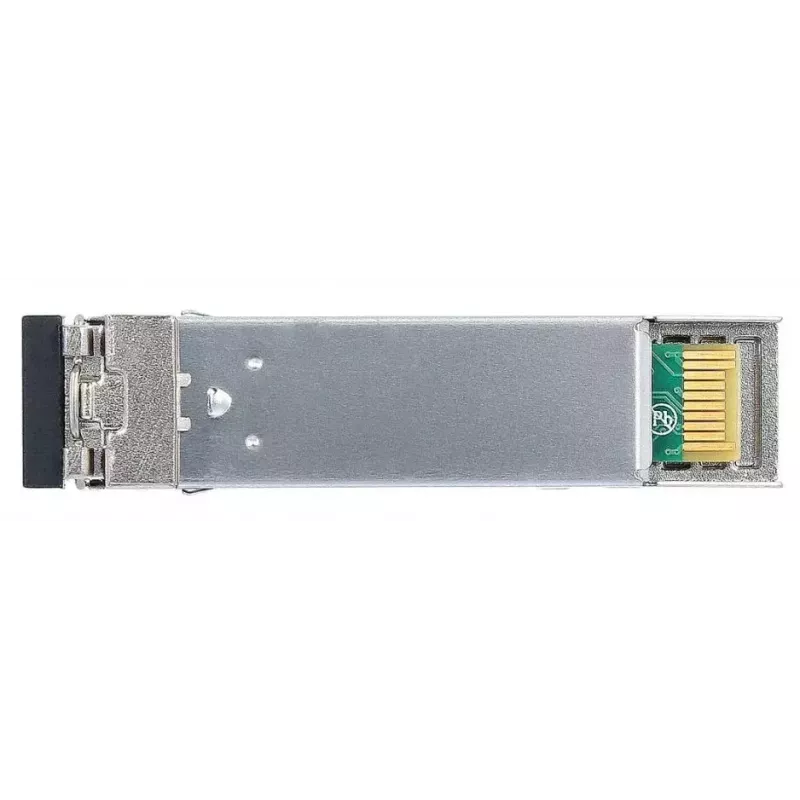

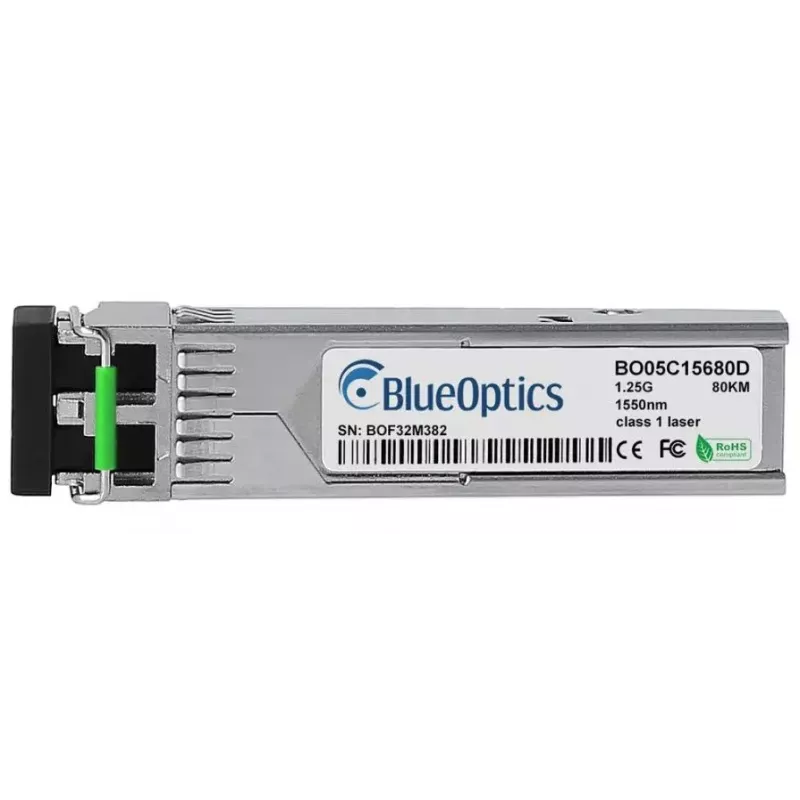

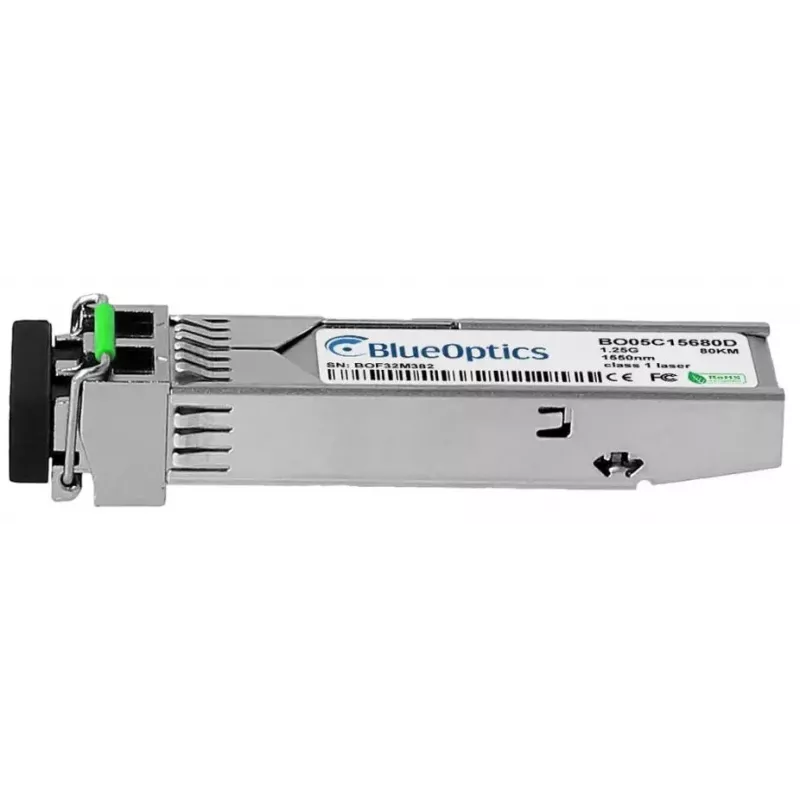

BlueOptics 430-4536-BO ir SFP optiskās šķiedras raiduztvērējs, kas paredzēts liela attāluma vienmoda savienojumiem līdz 80 000 metriem. Tas ievieš 1000BASE-ZX standartu ar 1550 nm raidīšanas un uztveršanas viļņu garumiem un izmanto LC duplekso savienotāju. Modulis ir ievietots alumīnija korpusā, sver aptuveni 20 g, un atbilst MSA (Multi-Source Agreement) formas faktora konvencijām SFP moduļiem. Tas atbalsta pārraides ātrumu līdz 1,25 Gbit/s un ir piemērots lietošanai saderīgā tīkla aprīkojumā, kas pieņem standarta SFP 1000BASE-ZX optiskos raiduztvērējus.

Priekšrocības

Alumīnija korpuss nodrošina mehānisku izturību un pasīvo siltuma izkliedi, vienlaikus saglabājot zemu moduļa svaru. Atbilstība MSA mehāniskajām un elektriskajām saskarnēm garantē plašu aparatūras saderību. Vienmoda 1550 nm dizains ļauj izveidot liela attāluma optiskos savienojumus bez elektromagnētiskiem traucējumiem, un LC dupleksais savienotājs atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus. Moduļa konstrukcijā izmantoti komponenti, kas atlasīti uzticamai optiskajai veiktspējai Ethernet un līdzīgos liela ātruma lietojumos.

Piemērots

• Liela attāluma vienmoda Ethernet savienojumiem (1000BASE-ZX)
• Starpslēdžu vai slēdža-maršrutētāja mugurkaula savienojumiem
• Optisko šķiedru savienojumiem universitātes pilsētiņas, pilsētas vai punkts-punkts tīklos, kur nepieciešams līdz 80 km sasniedzamība
• Integrācijai tīkla aparatūrā, kas pieņem standarta SFP raiduztvērējus ar LC dupleksajiem savienotājiem

Galvenās specifikācijas

• Formas faktors: SFP (MSA-atbilstošs)
• Datu pārraides ātrums: līdz 1,25 Gbit/s (1000BASE)
• Viļņa garums: 1550 nm (Tx/Rx)
• Maksimālais sasniedzamība: līdz 80 000 m (80 km) pa vienmoda šķiedru

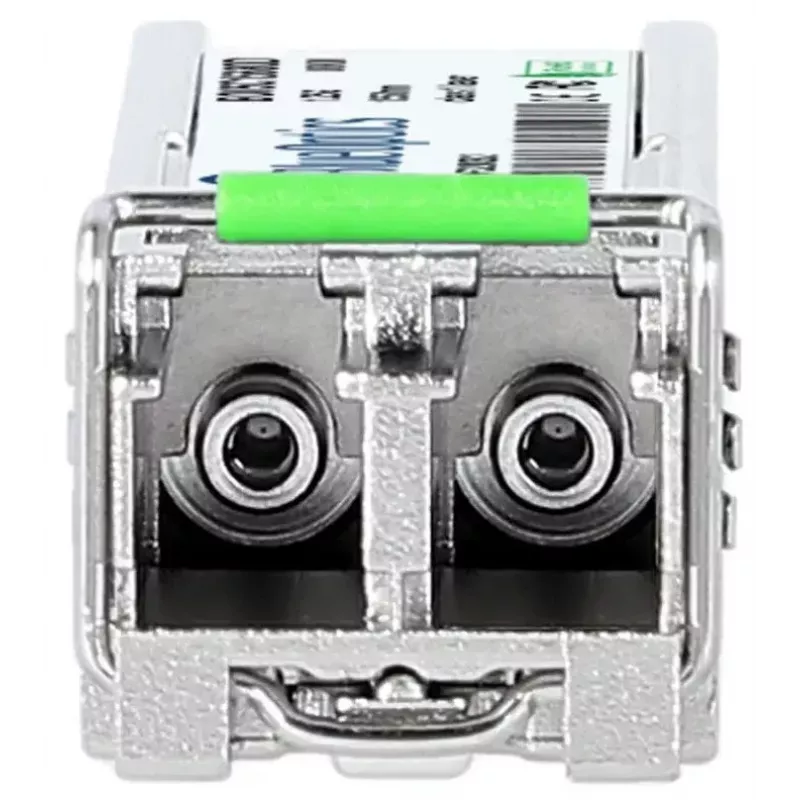

• Savienotāja tips: LC dupleksais
• Korpusa materiāls: alumīnijs
• Svars: aptuveni 0,02 kg

Kā lietot

Ievietojiet BlueOptics SFP raiduztvērēju SFP slotā saderīgajā tīkla aprīkojumā, līdz tas nofiksējas. Pievienojiet vienmoda LC dupleksos optiskos kabeļus raiduztvērēja LC portiem, nodrošinot pareizu raidīšanas-uztveršanas savienošanu. Ja platforma to pieprasa, konfigurējiet resursdatora ierīci 1000BASE-ZX darbībai. Pirms savienojuma nodošanas ražošanā pārbaudiet savienojuma statusa indikatorus uz aprīkojuma un veiciet savienojuma testu, lai apstiprinātu pareizos optiskās jaudas līmeņus un savienojamību.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru un LC dupleksos kabeļus, kas paredzēti liela attāluma savienojumiem, un ievērojiet resursdatora iekārtas ražotāja norādījumus par atbalstītajiem raiduztvērēju moduļiem. Ja uzraudzībai nepieciešama digitālā diagnostika (DDM/DOM), pārliecinieties, ka instalētā aparatūra un programmaparatūra piedāvā šīs funkcijas. Turiet moduli aiz korpusa, pasargājiet savienotāju gala virsmas no piesārņojuma un ievērojiet standarta ESD piesardzības pasākumus uzstādīšanas laikā, lai saglabātu veiktspēju un uzticamību.
