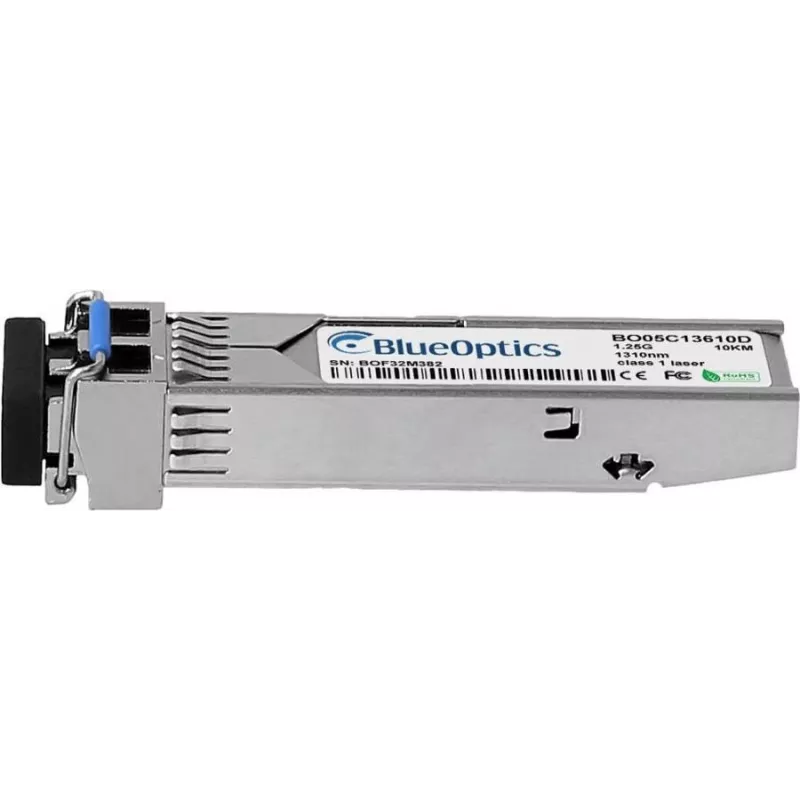

Optisko šķiedru raiduztvērēja modulis BlueOptics PN54024-BO 1250 Mbit/s LC

BlueOptics PN54024-BO ir vienmoda 1000BASE-LX SFP optisko šķiedru raiduztvērēja modulis ar LC duplekso saskarni un maksimālo datu pārraides ātrumu 1250 Mbit/s. Izstrādāts ievietošanai tīkla komutatoru, maršrutētāju un atmiņas sistēmu SFP pieslēgvietās, kas atbalsta MSA-saderīgus 1000BASE-LX moduļus, raiduztvērējs pārraida un uztver optiskos signālus pie 1310 nm un ir paredzēts savienojumiem pa vienmoda optisko šķiedru. Modulis ir kompakts, viegls (0,02 kg) un ar sudraba krāsas korpusu, piemērots izmantošanai standarta SFP slotos.

Priekšrocības

Modulis atbilst MSA formas faktoram un elektriskajām specifikācijām, nodrošinot savietojamību ar aprīkojumu, kas atbalsta Panasonic PN54024 / 1000BASE-LX saderīgus SFP raiduztvērējus. Tas nodrošina līdz 1,25 Gbit/s datu caurlaidspēju pa vienmoda optisko šķiedru attālumiem, kas noteikti 1000BASE-LX standartā, un izmanto LC duplekso savienotāju vienlaicīgiem pārraides un uztveršanas kanāliem. Raiduztvērējs ietver funkcijas, kas nodrošina uzticamu optisko pārraidi, un ierīces tiek pakļautas saderības testēšanai, lai garantētu atbilstību un pamata funkcionalitāti galvenajās aparatūras platformās.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Izslēdziet strāvu vai sekojiet tīkla aprīkojuma ražotāja ieteiktajām karstās nomaiņas procedūrām, pēc tam ievietojiet BlueOptics PN54024-BO brīvā SFP pieslēgvietā, līdz modulis cieši nofiksējas un aizbīdnis nofiksējas. Pievienojiet LC dupleksos vienmoda optiskos kabeļus moduļa pārraides un uztveršanas līnijām pēc nepieciešamības, ievērojot pareizu optiskās šķiedras polaritāti. Konfigurējiet resursdatora saskarnes iestatījumus (ātrums/duplekss vai automātiskā sarunāšana) atbilstoši tīkla prasībām un pārbaudiet savienojuma statusu, izmantojot komutatora vai maršrutētāja pārvaldības saskarni. Ja resursdators atbalsta, iespējojiet vai pārraugiet Digitālās diagnostikas uzraudzības (DDM/DOM) funkcijas, lai skatītu reāllaika mērījumus, piemēram, optisko jaudu un temperatūru.

Ieteikumi

Nodrošiniet saderīgu optisko šķiedru tipu (vienmoda) un pareizus LC dupleksos optiskos kabeļus; pārbaudiet, vai mērķa aparatūra atbalsta 1000BASE-LX SFP moduļus un DDM/DOM, ja nepieciešama diagnostikas uzraudzība. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar raiduztvērēju, un turiet aizsargvāciņus uz neizmantotajiem savienotājiem. Lai nodrošinātu optimālu diapazonu un veiktspēju, izmantojiet augstas kvalitātes vienmoda optiskos kabeļus un pirms savienojuma izveides pārbaudiet polaritāti un savienotāju tīrību.
