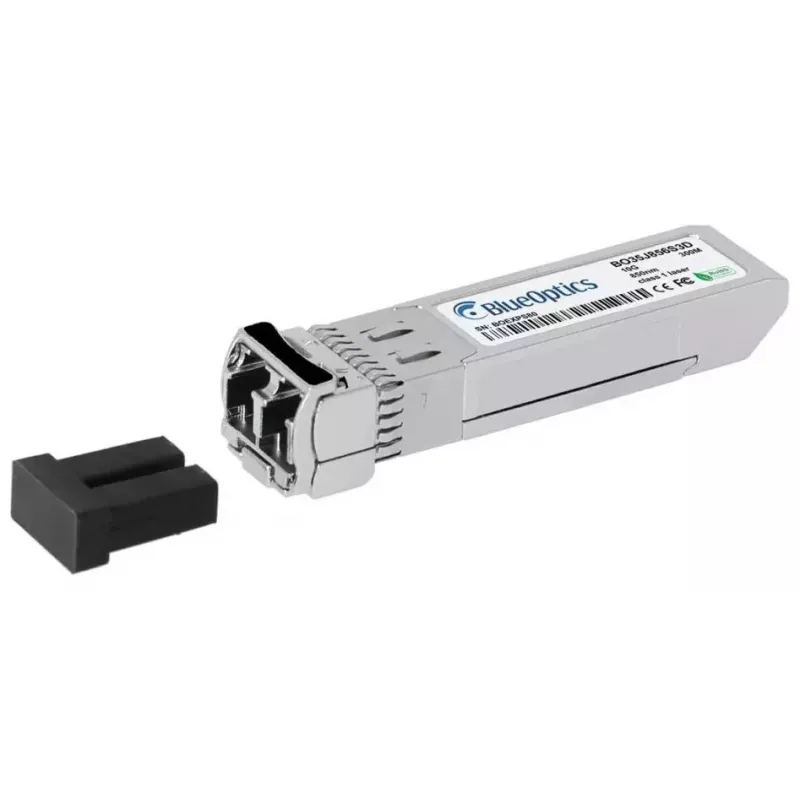

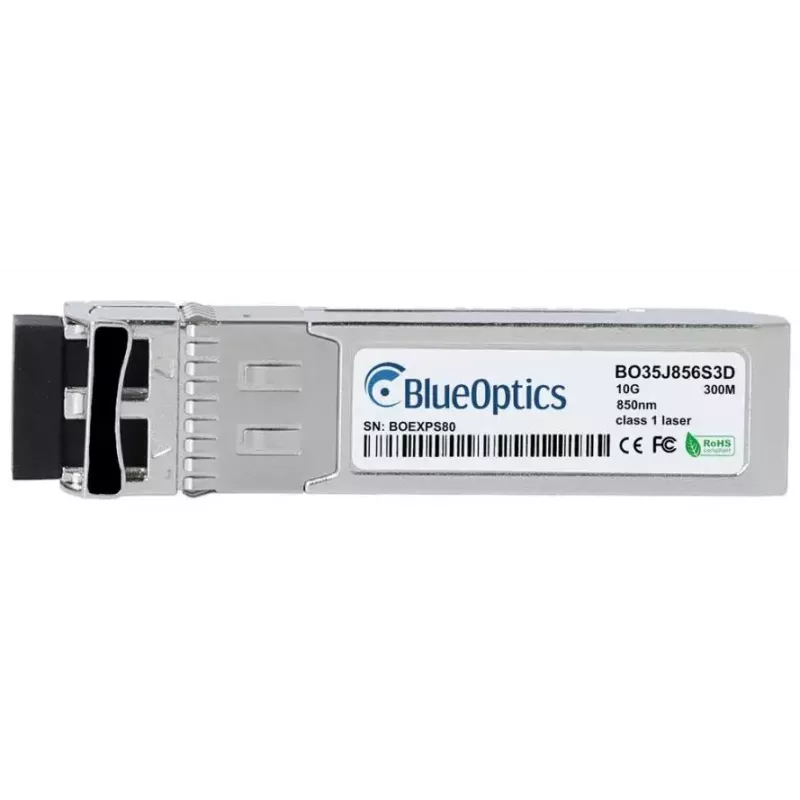

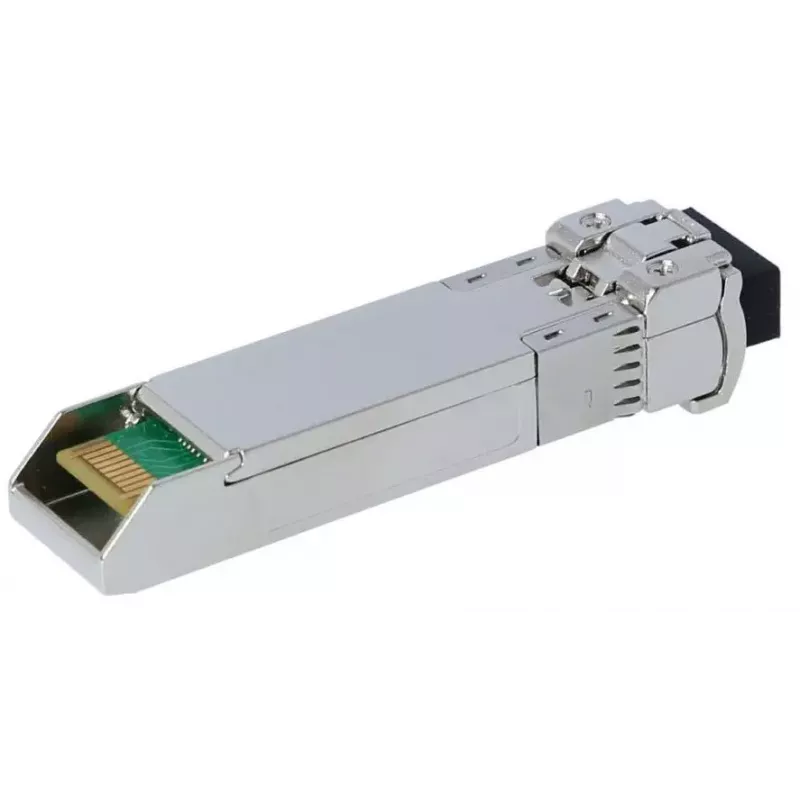

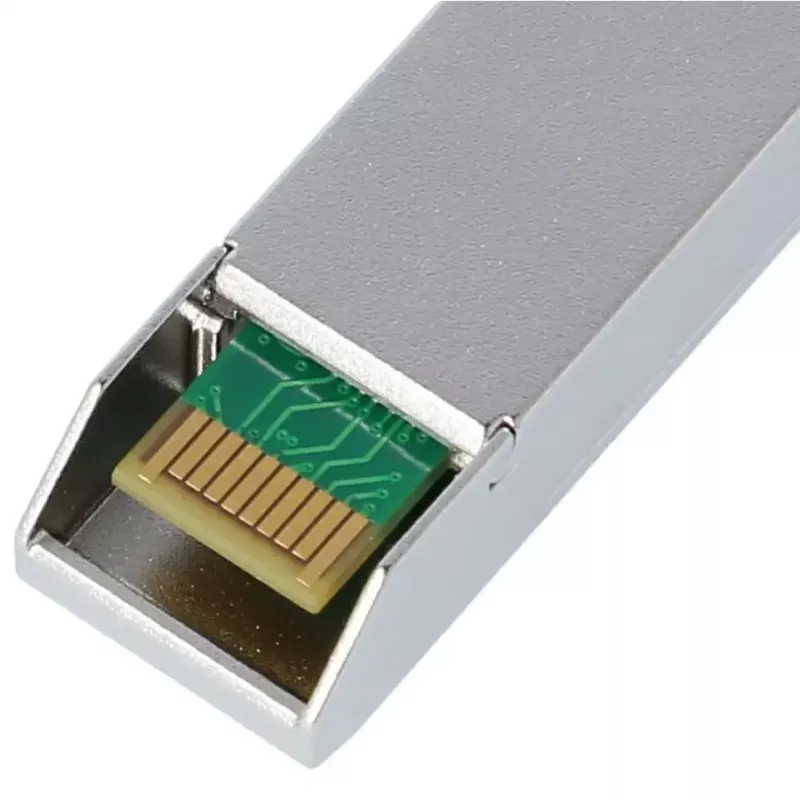

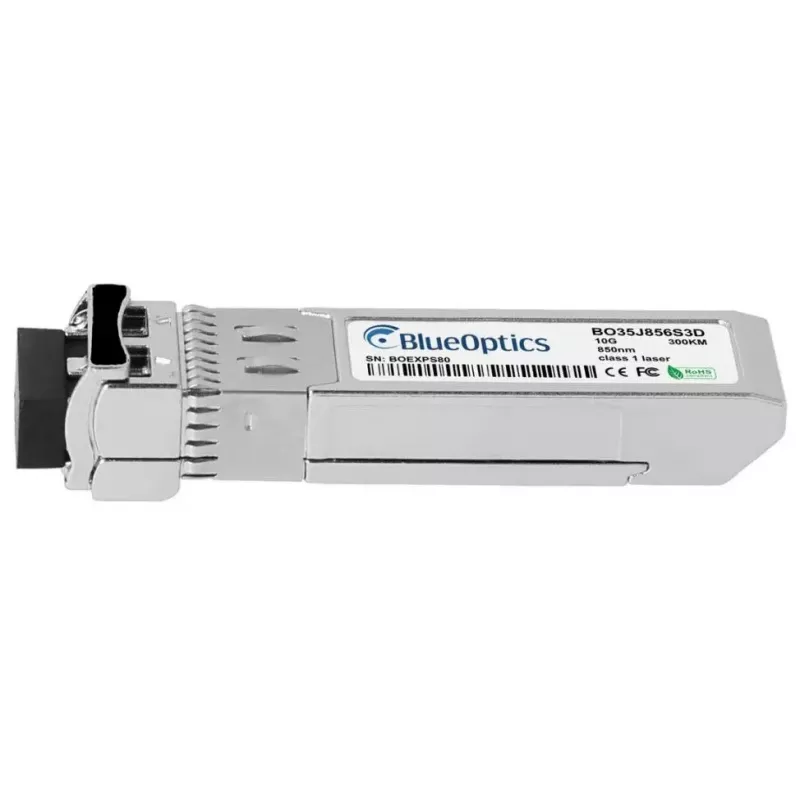

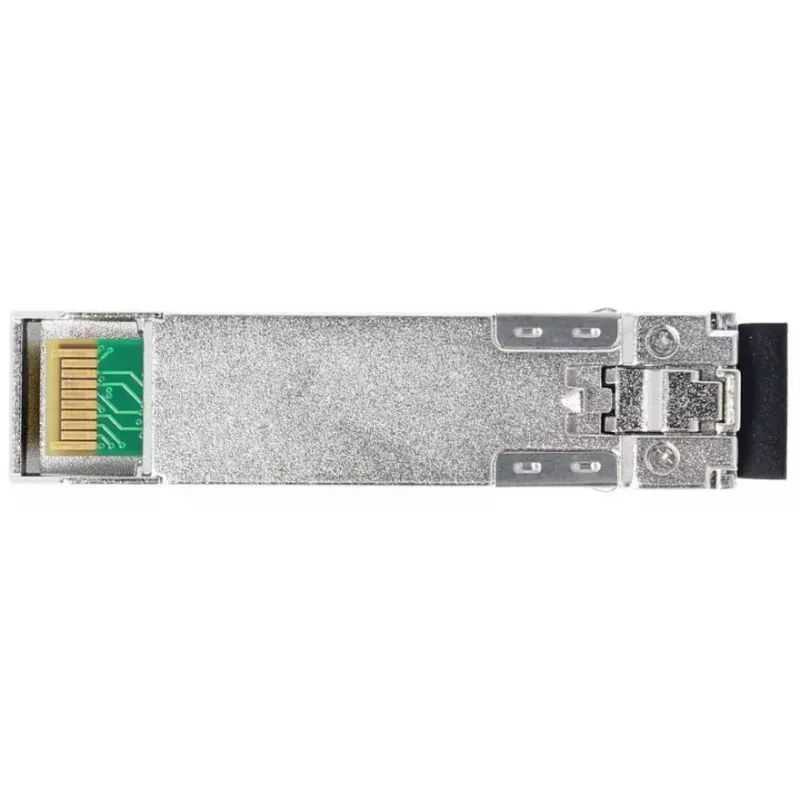

Optisko šķiedru raiduztvērēja modulis BlueOptics RDH10250/1-BO SFP+ 300m

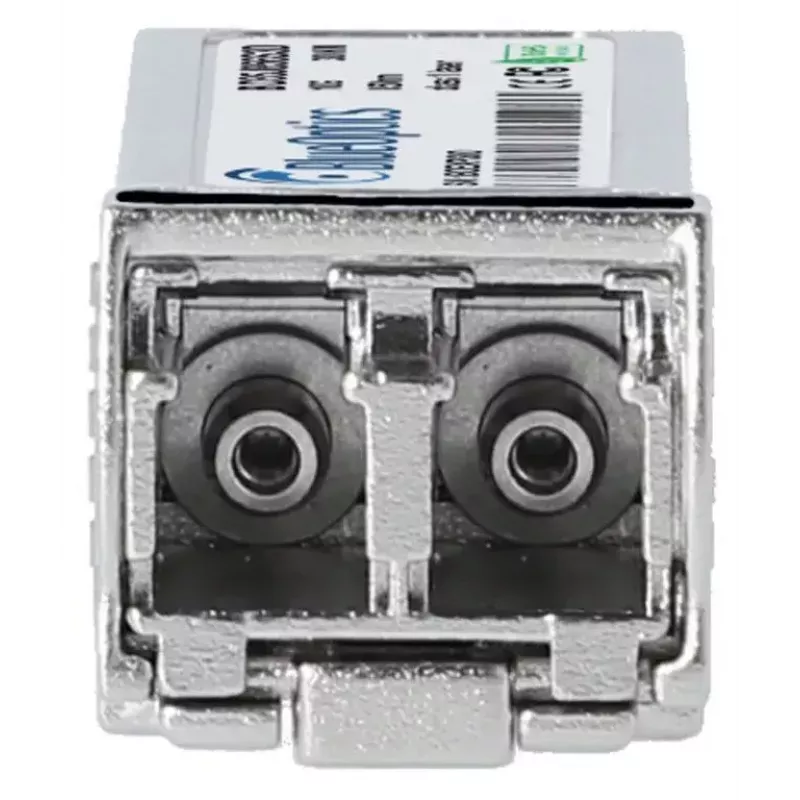

BlueOptics RDH10250/1-BO SFP+ 300m ir 10GBASE-SR optisko šķiedru raiduztvērēja modulis alumīnija korpusā, paredzēts liela ātruma datu pārraidei nelielā attālumā pa daudzmodu šķiedru līdz 300 metriem. Modulis izmanto LC duplekso savienotāju, atbalsta vienlaicīgu raidīšanu un uztveršanu ar 850 nm viļņa garuma lāzeriem un atbilst MSA SFP+ formas faktora standartiem, lai nodrošinātu savietojamību un sadarbspēju ar saderīgu tīkla aparatūru. Kompaktais, vieglais dizains (aptuveni 20 g) ir piemērots uzstādīšanai slēdžos, maršrutētājos, atmiņas sistēmās un citās 10G spējīgās ierīcēs.

Priekšrocības

Raiduztvērējs nodrošina 10 Gbps datu pārraides ātrumu pa daudzmodu šķiedru ar LC duplekso saskarni un ir izstrādāts savietojamībai ar aprīkojumu, kas pieņem SFP+ 10GBASE-SR moduļus. Ražots saskaņā ar MSA vadlīnijām, izmantojot kvalitatīvas optiskās un elektroniskās sastāvdaļas, tas nodrošina digitālo diagnostikas uzraudzību (DDM/DOM), lai reāllaikā sekotu parametriem, piemēram, barošanas spriegumam, lāzera nobīdes strāvai, izejas jaudai, uztvertajai jaudai un temperatūrai, ja to atbalsta resursdatora aparatūra. Alumīnija korpuss un standartizētais SFP+ formas faktors padara moduli viegli lietojamu, uzstādāmu un nomaināmu.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet BlueOptics RDH10250/1-BO brīvā SFP+ slotā saderīgā slēdžā, maršrutētājā vai resursdatora adapterī, ievērojot ierīces ražotāja norādījumus par karsto pieslēgšanu un elektrostatiskās izlādes (ESD) aizsardzību. Savienojiet LC duplekso daudzmodu komutācijas kabeli starp raiduztvērējiem abos savienojuma galos un pārbaudiet savienojuma statusu resursdatora ierīcē. Ja nepieciešama DDM/DOM, iespējojiet diagnostisko uzraudzību resursdatora sistēmā un nolasiet reāllaika parametrus, izmantojot pārvaldības saskarni. Pārliecinieties, ka šķiedru polaritāte un plāksteru paneļu maršrutēšana ir pareiza, lai izvairītos no savienojuma problēmām.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru un augstas kvalitātes LC dupleksos plākstera vadus, lai sasniegtu norādīto 300 m pārraides attālumu ar minimālu vājinājumu. Pārbaudiet, vai mērķa aparatūra atbalsta trešo pušu SFP+ moduļus un DDM/DOM diagnostiku, ja tā nepieciešama. Rīkojieties ar moduli, izmantojot ESD aizsardzību, uzturiet savienotāju gala virsmas tīras un glabājiet neizmantotos raiduztvērējus ar putekļu vāciņiem, lai saglabātu optisko veiktspēju.
