Optisko zudumu testa komplekti EFB Elektronik 399900.1

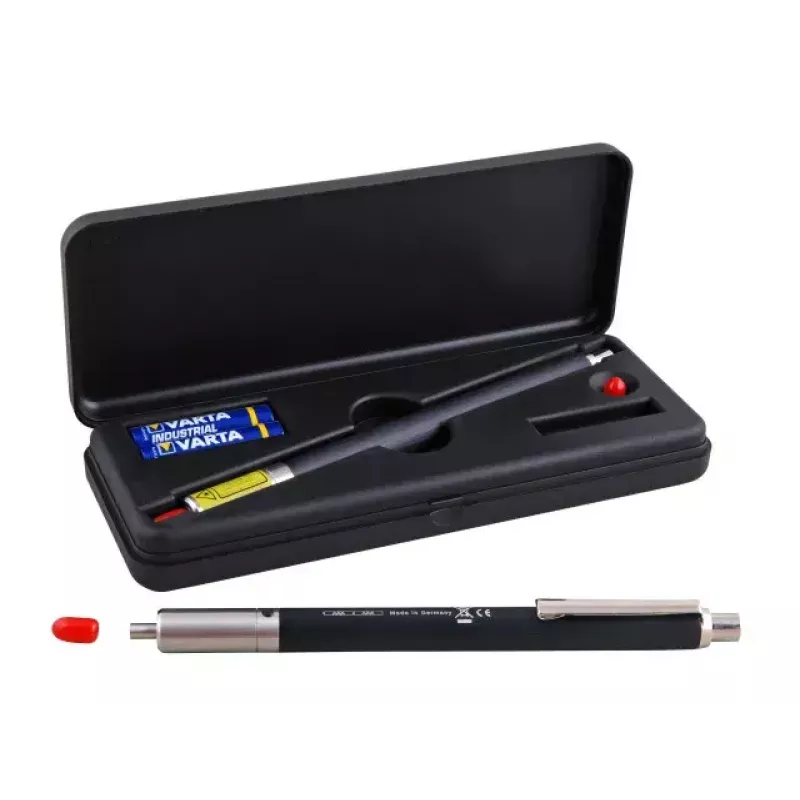

EFB Elektronik 399900.1 vizuālais lokalizators ir kompakta rokas ierīce optisko šķiedru sistēmu pārbaudei un bojājumu noteikšanai. Paredzēts ikdienas lietošanai uz vietas, rūpnieciskos apstākļos un laboratorijās, tas pārbauda vienmoda un daudzmodu optiskās šķiedras, pārbauda bojātas optisko šķiedru komponentes un palīdz identificēt un savienot šķiedras. Lokalizators darbojas redzamā sarkanā viļņa garumā 635 nm un nodrošina darbības attālumu līdz aptuveni 5 km, pateicoties lielākai gaismas jaudai. Tas ir saderīgs ar 2,5 mm feruļu savienotājiem, tostarp DIN, E2000, FC, SC un ST.

Priekšrocības

Ierīce nodrošina redzamu sarkanu gaismu pie 635 nm, lai vieglāk noteiktu bojājuma vietu, kompaktu un pārnēsājamu formas faktoru, kas piemērots lietošanai uz vietas un laboratorijā, un saderību ar parastiem 2,5 mm feruļu savienotājiem (DIN, E2000, FC, SC, ST). Tā lielākā optiskā jauda ļauj veikt testēšanu darbības attālumā aptuveni 5 km.

Piemērots

• Vizuāla bojājumu noteikšana vienmoda un daudzmodu šķiedrās
• Optisko šķiedru savienotāju un savienoto līniju pārbaude un identificēšana
• Bojātu optisko šķiedru komponentu pārbaude uz vietas, rūpniecības objektos vai laboratorijās

Galvenās specifikācijas

• Zīmols: EFB Elektronik
• Modelis / MPN: 399900.1
• EAN: 4049759064068
• Viļņa garums: 635 nm (redzams sarkans)
• Saderīgās ferulas/savienotāji: 2,5 mm ferula — DIN, E2000, FC, SC, ST
• Aptuvenais darbības attālums: līdz 5 km
• Barošana: AAA sārma baterijas
• Izmēri (P×D×A): 12 × 167 × 12 mm

Lietošana

Ievietojiet AAA sārma baterijas, pievienojiet vizuālo lokalizatoru optiskajam savienotājam vai ferulas adapterim, kas atbilst savienotāja tipam, pēc tam ieslēdziet ierīci, lai izstarotu redzamu sarkanu gaismu pie 635 nm. Vizuāli pārbaudiet šķiedru visā tās garumā un savienotāju galus, lai noteiktu pārrāvumus, līkumus vai bojātus savienojumus. Izmantojiet ierīci, lai identificētu atsevišķas šķiedras, kad savienojat vai maršrutējat optisko šķiedru līnijas.

Ieteikumi

Neskatieties tieši gaismas avotā. Izmantojiet lokalizatoru tikai ar saderīgiem 2,5 mm ferulas savienotājiem un ievērojiet standarta optisko šķiedru apstrādes un drošības procedūras. Precīziem zudumu mērījumiem izmantojiet piemērotus kalibrētus OLTS instrumentus; šis vizuālais lokalizators ir paredzēts identifikācijai un bojājumu noteikšanai, nevis precīzam vājinājuma mērījumam.
