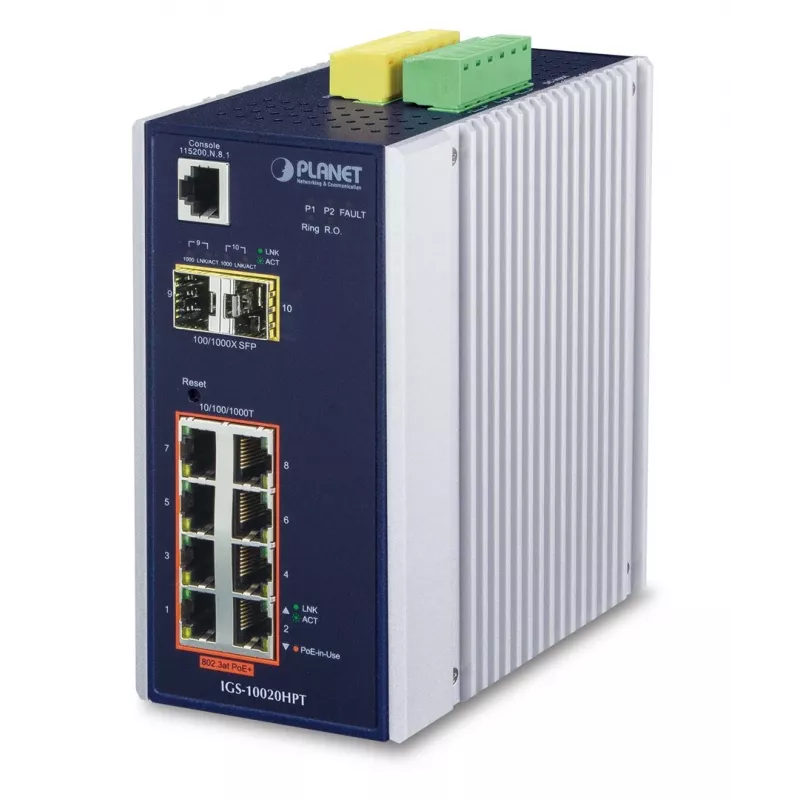

Pārvaldīts L2+ Gigabit Ethernet komutators PLANET IGS-10020HPT

PLANET IGS-10020HPT ir pārvaldīts L2+ Gigabit Ethernet komutators ar astoņiem 10/100/1000 Mbps RJ-45 portiem, kas nodrošina IEEE 802.3at PoE+ strāvas padevi un datu pārraidi pa vienu Cat5E/6 kabeli. Ievietots IP30 metāla korpusā, komutators ir būvēts rūpnieciskām vidēm ar plašu darba temperatūru diapazonu (no -40 līdz 75 °C), DIN sliedes vai sienas montāžas iespējām, kā arī izturību pret pārspriegumiem un elektromagnētiskajiem traucējumiem. Tas atbalsta lieku gredzenveida atjaunošanos, 2. slāņa komutācijas funkcijas un IPv4/IPv6 programmatūras VLAN maršrutēšanu, lai nodrošinātu drošu un elastīgu tīkla izvēršanu videonovērošanai, transportam un rūpnīcu automatizācijai.

Priekšrocības

IGS-10020HPT apvieno augstu PoE jaudu (līdz 36 W katram portam ar kopējo 240 W budžetu) ar rūpnieciskas klases mehānisko un elektrisko aizsardzību, ātru kļūdu atjaunošanu (zem 50 ms gredzenveida topoloģijās) un uzlabotām pārvaldības saskarnēm (Web, konsole, Telnet, SNMPv3). Tam ir iekļautas divas mini-GBIC SFP spraugas šķiedru paplašināšanai, SFP-DDM diagnostika, Modbus TCP atbalsts SCADA integrācijai, kā arī PoE pārvaldības funkciju kopums — PD Alive Check, plānota strāvas pārstrāde, PoE plānošana un notikumu brīdinājumi — lai samazinātu uzturēšanas pūles un uzlabotu darbspējas laiku.

Piemērots

• IP videonovērošanas sistēmām un drošības kameru izvietošanai
• Transportlīdzekļu iekšējiem tīkliem un viedajām transporta sistēmām (atbilst E‑Mark prasībām)
• Rūpnieciskai automatizācijai un rūpnīcu grīdas tīkliem, kas integrēti ar SCADA/HMI, izmantojot Modbus TCP
• Bezvadu piekļuves punktu mugurkaula tīkliem un publisko pakalpojumu tīkla aprīkojumam

Galvenās specifikācijas

• Modelis: PLANET IGS-10020HPT (MPN: IGS-10020HPT, EAN: 4711213689116)
• Porti: 8 × Gigabit RJ-45 (10/100/1000 Mbps) ar IEEE 802.3at PoE+
• PoE jauda: līdz 36 W katram portam, kopējais PoE budžets 240 W
• Komutācijas kapacitāte: 26 Gbit/s; MAC tabula: 8000 ierakstu
• SFP: 2 × mini-GBIC spraugas (100BASE-FX / 1000BASE-SX/LX)
• Pārvaldītās funkcijas: VLAN (802.1Q, Q-in-Q), MSTP (802.1s), G.8032 ERPS, L2–L4 QoS, ACL, 802.1x
• Protokoli: IPv4/IPv6 programmatūras VLAN maršrutēšana, SNMPv3, Modbus TCP, IEEE 1588 atbalsts
• Montāža un korpuss: IP30 metāla korpuss; DIN sliede vai sienas montāža; darba temperatūra no -40 līdz 75 °C
• Svars un krāsa: 1,684 kg; balta/melna

Kā lietot

Uzstādiet komutatoru uz DIN sliedes vai piestipriniet pie sienas piemērotā rūpnieciskā skapī. Pievienojiet līdzstrāvas avotu (12–48 V DC) pie liekajām strāvas ieejām; iekšējais pastiprinātājs pārveido uz nepieciešamo 52 V IEEE 802.3at PoE+ bez īpašiem ārējiem barošanas avotiem. Pievienojiet Cat5E/6 kabeļus RJ-45 portiem, lai nodrošinātu gan datus, gan PoE kamerām, piekļuves punktiem vai citiem PD. Izmantojiet Web GUI, konsoli vai SNMPv3 sākotnējai konfigurācijai: iestatiet VLAN, aktivizējiet PoE grafiku vai PD Alive Check, konfigurējiet Modbus TCP integrāciju un pievienojiet SFP raiduztvērējus mini-GBIC spraugās, kad nepieciešami šķiedru savienojumi.

Ieteikumi

Lai nodrošinātu uzticamu darbību, plānojiet PoE jaudas sadalījumu, lai nepārsniegtu 240 W budžetu, aktivizējiet PD Alive Check un plānoto strāvas pārstrādi kritiskām IP kamerām vai piekļuves punktiem, un izmantojiet lieku gredzenu vai MSTP ātrai pārslēgšanai. Izmantojiet SFP-DDM, lai uzraudzītu šķiedru raiduztvērēju statusu, un aktivizējiet SNMPv3/SSH drošai attālinātai pārvaldībai.
