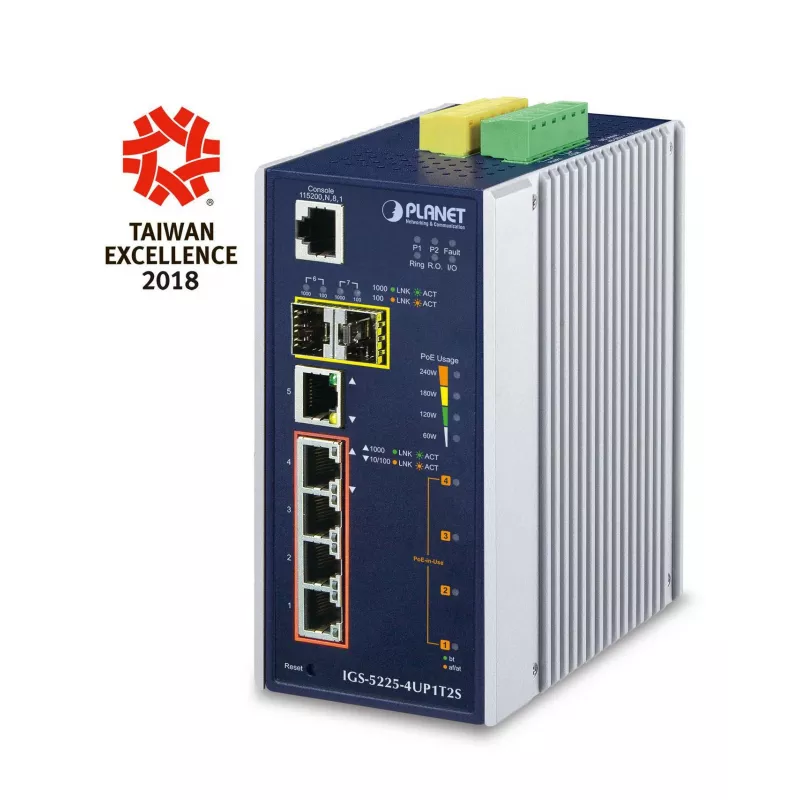

Pārvaldīts L2+ Gigabit Ethernet slēdzis PLANET IGS-5225-4UP1T2S

PLANET IGS-5225-4UP1T2S ir pārvaldīts L2+ Gigabit Ethernet slēdzis, kas paredzēts rūpnieciskiem apstākļiem ar augstu izturību. Tam ir IP30 metāla korpuss, četri 10/100/1000BASE-T porti ar IEEE 802.3bt PoE++ (katrs ports līdz 90–95 W), viens papildu 10/100/1000BASE-T vara ports un divi 100/1000BASE-X SFP sloti. Slēdzis atbalsta plašu darba temperatūras diapazonu (no -40 līdz 75 °C), DIN sliedes vai sienas stiprinājumu, un nodrošina 14 Gbit/s komutācijas jaudu ar 8000 ierakstu MAC adrešu tabulu. Tas pieņem 48–56 V līdzstrāvas ieeju un ievieš vairākas 2. slāņa un pamata 3. slāņa funkcijas uzticamai tīkla darbībai rūpnieciskajā automatizācijā un novērošanas sistēmās.

Priekšrocības

IGS-5225-4UP1T2S nodrošina lielas jaudas PoE++ piegādi, izmantojot standarta Cat5e/6 kabeļus (802.3bt un PoH), elastīgus PoE jaudas režīmus (tostarp 90 W/95 W 4 pāru režīmus, 30 W gala/starpposma un 60 W piespiedu režīmu) un inteliģentu PoE pārvaldību, piemēram, darbības pārbaudi, ieplānoto jaudu un ieplānoto pārstrādi. Tas ietver rūpnieciskā līmeņa dublēšanu (ITU-T G.8032 ERPS, MSTP), uzlabotas kiberdrošības funkcijas, ONVIF ierīču noteikšanu video izvietojumiem, SMTP/SNMP slazdu brīdinājumus un digitālo ieeju/izeju ārējiem signāliem. Papildu funkcijas ietver SFP-DDM diagnostiku, Modbus TCP atbalstu SCADA integrācijai un IPv4/IPv6 programmatūras VLAN maršrutēšanu drošai, elastīgai pārvaldībai.

Piemērots

• PoE PTZ un lieljaudas IP kamerām
• Bezvadu piekļuves punktiem un PoE plānajiem klientiem
• Viss-vienā skārienjūtīgajiem datoriem, POS kioskiem un digitālajām izkārtnēm
• Rūpnieciskajai automatizācijai un SCADA/Modbus TCP integrācijai
• Mazo un vidējo uzņēmumu vai rūpnīcu malas tīkliem, kur nepieciešama pārvaldīta komutācija un dublēšana

Galvenās specifikācijas

• Modelis: PLANET IGS-5225-4UP1T2S
• Porti: 4 × 10/100/1000 BASE-T PoE++ (802.3bt), 1 × 10/100/1000 BASE-T, 2 × 100/1000BASE-X SFP
• PoE jauda uz portu: līdz 90–95 W (802.3bt / PoH, 4 pāri)
• PoE režīmi: 90 W 802.3bt, 95 W UPOE/PoH, 30 W gala padeve, 30 W starpposma padeve, 60 W piespiedu režīms
• Komutācijas jauda: 14 Gbit/s
• MAC adrešu tabula: 8000 ierakstu
• Ieejas spriegums: 48–56 V līdzstrāva
• Darba temperatūra: -40 līdz 75 °C
• Montāža: DIN sliede vai sienas stiprinājums
• Svars: 1,05 kg

Lietošana

Uzstādiet slēdzi uz DIN sliedes vai sienas plāksnes vietā, kas atbilst darba temperatūras un ventilācijas prasībām. Pievienojiet līdzstrāvas barošanas avotu (48–56 V) pie liekajiem barošanas ieejas spailēm. Izmantojiet Cat5e/6 kabeļus, lai pievienotu PoE ierīces četriem PoE++ portiem, un optisko šķiedru vai varu augšupsaitēm caur SFP vai vara portu. Piekļūstiet slēdža pārvaldībai caur tīmekļa GUI, konsoli, Telnet vai SNMPv3, lai konfigurētu PoE režīmus, PoE grafikus, VLAN, L3 IPv4/IPv6 programmatūras maršrutēšanu, gredzena protokolus (ERPS/MSTP) un drošības politikas. Iespējojiet ONVIF noteikšanu GUI, lai atklātu un pārvaldītu pievienotās IP kameras, kad nepieciešams.

Ieteikumi

Izmantojiet atbilstošo PoE izejas režīmu, kas atbilst barojamās ierīces specifikācijai (802.3bt/PoH vai 4 pāru piespiedu režīms), un konfigurējiet PoE grafikus vai ieplānoto pārstrādi, izvietojot daudz kameru vai AP, lai samazinātu dīkstāvi un taupītu enerģiju. Kritiskām gredzena topoloģijām iespējojiet ERPS/MSTP un pārbaudiet atjaunošanās laikus. Integrējiet Modbus TCP ar SCADA/HMI centralizētai uzraudzībai rūpnieciskā vidē.
