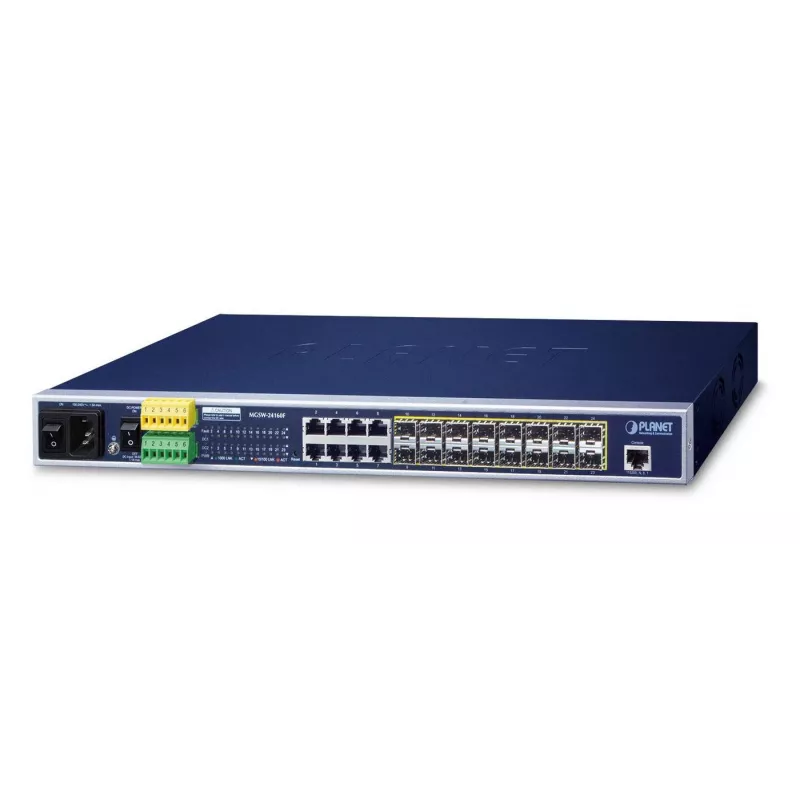

Pārvaldīts L2+ Gigabitu Ethernet slēdzis PLANET MGSW-24160F

PLANET MGSW-24160F ir pārvaldīts L2+ Gigabitu Ethernet slēdzis, kas paredzēts liela attāluma tīkliem uzņēmumos, telekomunikācijās, universitāšu pilsētiņās un pakalpojumu sniedzējiem. Tas nodrošina 16 divu ātrumu 100/1000 Mbps SFP šķiedru portus un 8 10/100/1000 Mbps RJ-45 portus izturīgā 1U statīvā montējamā korpusā, nodrošinot nebloķējošu slēdža struktūru ar līdz 48 Gbps vadu ātruma caurlaidspēju un uzticamu darbību temperatūrā no 0 līdz 60 °C. Priekšējās piekļuves dizains vienkāršo vadu un apkopi skapju instalācijās.

Priekšrocības

Slēdzis atbalsta elastīgu šķiedru pagarinājumu, izmantojot 16 mini-GBIC slotus, kas pieņem 100BASE-FX un 1000BASE-SX/LX SFP moduļus, aptverot daudzmodu attālumus no 550 m līdz 2 km un vienmodu/WDM attālumus līdz 120 km. Tas ietver SFP DDM reāllaika raiduztvērēja uzraudzībai, AC (100–240 V) un DC (36–60 V) liekās jaudas ieejas nepārtrauktai darbībai, digitālo ievadi/izvadi ārējās signalizācijas integrācijai un kļūdu signalizācijas funkciju ātrākai problēmu novēršanai. MGSW-24160F atbalsta IPv4/IPv6 duālo steku un piedāvā Layer 3 IPv4/IPv6 VLAN maršrutēšanu, plašas Layer 2 funkcijas un visaptverošus Layer 2–4 ACL drošībai tīkla malā.

Piemērots

• Uzņēmuma kodola un sadales slēdži
• Telekomunikāciju un ISP liela attāluma savienojumi
• Universitāšu pilsētiņu tīkli un datu centra mala
• FTTx un metro šķiedru izvietojumi

Galvenās specifikācijas

• Porti: 16 SFP (100/1000 Mbps divu ātrumu), 8 RJ-45 (10/100/1000 Mbps)
• Slēdža kapacitāte: 48 Gbps
• MAC adrešu tabula: 16 000 ierakstu
• Jauda: 1× AC 100–240 V, 1× DC 36–60 V (lieka)
• Vide: 0 °C līdz 60 °C darba temperatūra
• Pārvaldība: Web, Console, SNMP (atbalsta SNMPv3), SSH, SSL, Telnet
• Layer 2/Layer 3 funkcijas: VLAN, Q-in-Q, privātais VLAN, MSTP, saišu apvienošana, IPv4/IPv6 VLAN maršrutēšana
• Drošība: ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection

Kā lietot

Instalējiet MGSW-24160F standarta 1U statīvā, izmantojot priekšējās piekļuves orientāciju ērtai kabeļu ievilkšanai. Aizpildiet SFP slotus ar atbilstošiem SFP raiduztvērējiem, kas izvēlēti atbilstoši nepieciešamajam attālumam un šķiedras tipam (daudzmodu vai vienmodu/WDM). Pievienojiet RJ-45 ierīces Gigabitu portiem un konfigurējiet pārvaldības iestatījumus, izmantojot Web GUI, konsoli vai SNMP pārvaldības programmatūru. Konfigurējiet VLAN, saišu apvienošanu, QoS un drošības politikas atbilstoši tīkla dizainam un iespējojiet lieko jaudu, pievienojot gan AC, gan DC barošanas avotus, ja nepieciešams.

Ieteikumi

Izmantojiet SFP moduļus, kas atbalsta DDM, lai nodrošinātu optisko parametru reāllaika uzraudzību. Kritiskām instalācijām iespējojiet lieko jaudu un konfigurējiet kļūdu signalizāciju kopā ar digitālo I/O, lai integrētu ārējās signalizācijas sistēmas. Piemērojiet IPv6/IPv4 duālo steku un Layer 3 VLAN maršrutēšanu, pārejot uz IPv6, lai izvairītos no esošās infrastruktūras nomaiņas.
