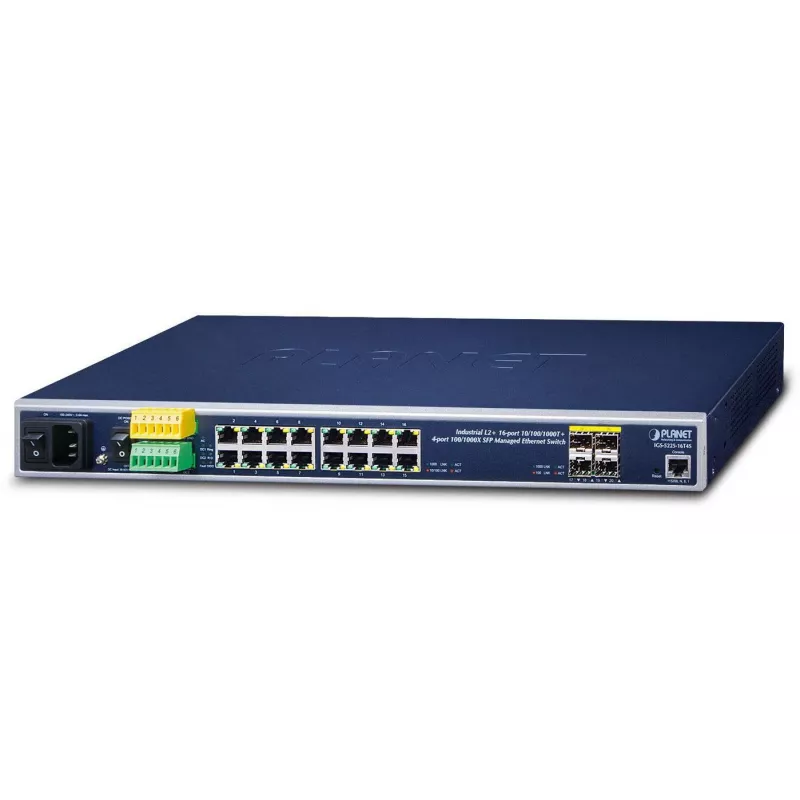

Pārvaldīts L2+ tīkla komutators PLANET IGS-5225-16T4S

PLANET IGS-5225-16T4S ir pārvaldīts Layer 2+ Gigabit Ethernet komutators 1U statīva korpusā ar 16 10/100/1000 Mbps RJ-45 pieslēgvietām un 4 SFP slotiem (100/1000X). Tas nodrošina 40 Gbps komutācijas jaudu, L2+ funkcijas un statisko Layer 3 maršrutēšanu, un ir paredzēts industriāliem apstākļiem ar darba temperatūru no -40 līdz 75 °C. Komutators atbalsta gan IPv4, gan IPv6 divkāršo steksu un piedāvā priekšējo pieslēgumu vadus, lai vienkāršotu uzstādīšanu un apkopi.

Priekšrocības

IGS-5225-16T4S apvieno nebloķējošu vadu ātruma caurlaides spēju un industriālas klases temperatūras izturību ar dubultām AC/DC rezerves barošanas ieejām (100–240 V AC un 36–60 V DC). Tam ir priekšējā paneļa digitālā ieeja/izeja ārējiem signalizācijas signāliem, bojājumu signalizācijas mehānisms, visaptverošas L2–L4 drošības funkcijas (ACL, 802.1X, privātais VLAN, DHCP Snooping, IP Source Guard, DAI), kā arī spēcīgas QoS un trafika kontroles iespējas. Pārvaldības opcijas ietver Web, CLI, SNMP (ieskaitot SNMPv3), SSH un SSL. Četri SFP sloti atbalsta 100BASE-FX un 1000BASE-SX/LX SFP moduļus ar DDM SFP diagnostikai.

Piemērots

• Industriālie Ethernet tīkli un rūpnīcu automatizācija
• Telekomunikāciju un pakalpojumu sniedzēju malas izvietojumi
• Datu centru piekļuves un sadales komutatori
• Kampusu tīkli un daudzīrnieku vienības, kas prasa VLAN maršrutēšanu un QoS

Galvenās specifikācijas

• Pieslēgvietas: 16 × 10/100/1000 Mbps RJ-45, 4 × SFP (100/1000X)
• Komutācijas jauda: 40 Gbps
• Layer 3: statiskā IPv4/IPv6 maršrutēšana un VLAN maršrutēšana
• MAC tabula: 8000 ieraksti (produkta dati)
• Darba temperatūra: -40 līdz 75 °C
• Barošana: 100–240 V AC un 36–60 V DC rezerves ieejas
• Pārvaldība: Web GUI, CLI (Cisco līdzīgs), SNMP (ieskaitot v3), SSH, SSL, Telnet, konsole
• Drošība: L2–L4 ACL, 802.1X, privātais VLAN, DHCP Snooping, IP Source Guard, DAI
• SFP atbalsts: 100BASE-FX un 1000BASE-SX/LX; atbalstīts SFP-DDM

Kā lietot

Uzstādiet IGS-5225-16T4S standarta 1U statīva vietā un pievienojiet barošanu, izmantojot AC vai DC ieejas; nepārtrauktai darbībai konfigurējiet abus barošanas avotus kā rezerves. Ievietojiet atbilstošus SFP raiduztvērējus SFP slotos, lai paplašinātu optisko šķiedru savienojumus, un pievienojiet RJ-45 ierīces Gigabit pieslēgvietām. Izmantojiet Web GUI, konsoli vai Telnet/SSH, lai veiktu sākotnējo konfigurāciju: izveidojiet VLAN, iestatiet statiskos maršrutus, konfigurējiet QoS un ACL, kā arī iespējojiet signalizācijas/DAI iestatījumus. Pārraugiet SFP statusu ar DDM un izmantojiet bojājumu signalizāciju un digitālās I/O, lai integrētu ārējās uzraudzības sistēmas.

Ieteikumi

Kritiskās instalācijās izmantojiet rezerves barošanas savienojumus, izvēlieties SFP moduļus, kas atbilst nepieciešamajam attālumam un ātrumam, iespējojiet SNMPv3/SSH/SSL drošai attālinātai pārvaldībai un konfigurējiet VLAN maršrutēšanu un QoS, lai atdalītu un prioritizētu trafiku VoIP, video un vadības sistēmām.
