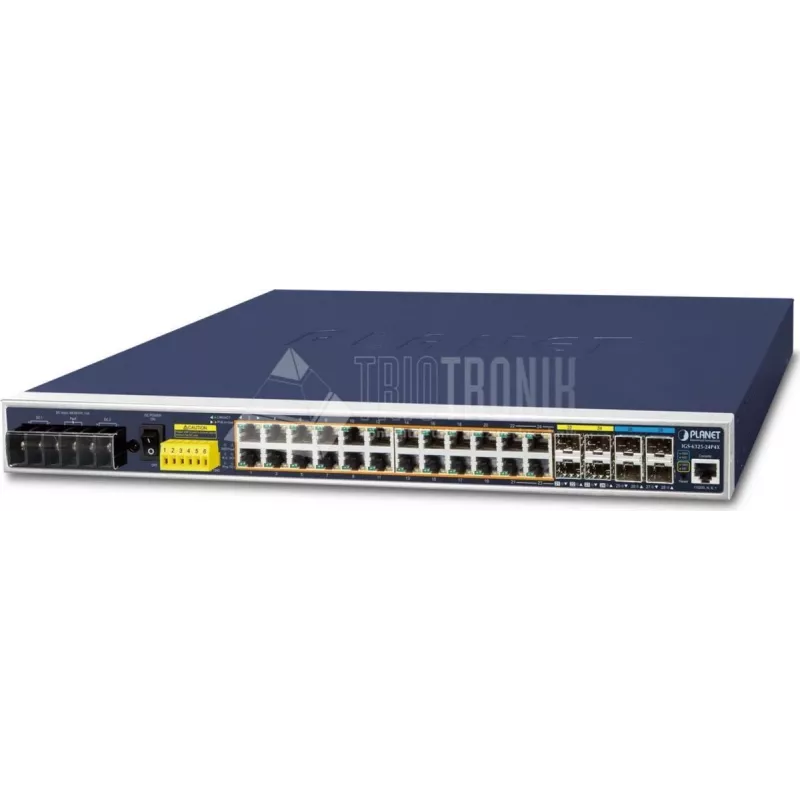

Pārvaldīts L3 Gigabit Ethernet slēdzis PLANET IGS-6325-24P4X 24 Porti PoE

PLANET IGS-6325-24P4X ir pārvaldīts 3. līmeņa Gigabit Ethernet slēdzis, kas paredzēts izturīgai darbībai rūpnieciskās vidēs. Tas nodrošina 24 10/100/1000BASE-T PoE+ portus (802.3at) ar līdz 36 W katrā portā, 4 koplietošanas SFP portus un 4 10G SFP+ portus 1U liekamā korpusā. Ar 10 Gb augšupsaitēm, 128 Gbit/s komutācijas jaudu un MAC adrešu tabulu lielām izvēršanām tas atbalsta IPv4/IPv6 pārvaldību, L2/L4 komutācijas funkcijas un 3. līmeņa OSPFv2 dinamisko maršrutēšanu. Slēdzis ir būvēts uzticamai darbībai ekstremālās temperatūrās (no −40 līdz 75 °C) un ir piemērots IP novērošanai, bezvadu piekļuvei un rūpnieciskās automatizācijas tīkliem.

Priekšrocības

Slēdzis apvieno augstu PoE jaudu (kopējais budžets 440 W) un 10G augšupsaites elastību ar rūpnieciskas klases funkcijām, piemēram, ITU-T G.8032 ERPS ātrai gredzena atjaunošanai, Modbus TCP rūpnīcas savienojamībai un IEEE 1588 laika sinhronizācijas atbalstu. Tas piedāvā plašas drošības un pārvaldības iespējas, tostarp SSHv2, TLS/SSL, SNMPv3, RADIUS/TACACS+, DHCP Snooping, IP Source Guard un 802.1X autentifikāciju. Papildu funkcijas, piemēram, ONVIF ierīču noteikšana, viedais PoE Alive Check, PoE plānošana un plānotā jaudas pārstrāde, vienkāršo novērošanas un bezvadu sistēmu izvēršanu un uzturēšanu.

Piemērots

• Rūpnieciskām IP novērošanas sistēmām ar vairākām PoE kamerām
• Bezvadu piekļuves punktu kopām un uzņēmumu Wi-Fi mugurkauliem
• Rūpnīcas automatizācijai un SCADA/HMI integrācijai, izmantojot Modbus TCP
• Augstas pieejamības malas komutācijai ar gredzena topoloģijām un 10G augšupsaitēm
• Operatoru/telekomunikāciju laika un sinhronizācijas lietojumiem (IEEE 1588)

Galvenās specifikācijas

• Porti: 24 × Gigabit RJ-45 PoE+ (802.3at), 4 × SFP (koplietošanas), 4 × SFP+ 10G
• PoE budžets: kopā 440 W; katrā portā līdz 36 W
• Komutācijas jauda: 128 Gbit/s
• MAC adrešu tabula: 16 000 ierakstu
• 3. līmenis: IPv4/IPv6 statiskā maršrutēšana, OSPFv2 dinamiskā maršrutēšana
• Atlaidums un atjaunošana: ITU-T G.8032 ERPS, 802.1s MSTP (atjaunošana ~10 ms gredzenā)
• Drošība: SSHv2, TLS/SSL, SNMPv3, RADIUS, TACACS+, DHCP Snooping, IP Source Guard, ARP Inspection, 802.1X
• Protokoli un standarti: IEEE 1588, IEEE 802.1Q/p/s/w/x, IEEE 802.3/3ab/3ad/3ae/3at/3af
• Darba temperatūra: no −40 līdz 75 °C
• Barošanas ieeja: līdzstrāva 48–56 V (atbalsta rezerves barošanu)
• Izmēri/svars: 1U statnes stiprinājums; svars 3,8 kg

Kā lietot

Uzstādiet IGS-6325-24P4X 19 collu statnē un pievienojiet līdzstrāvas barošanu noteiktajā 48–56 V diapazonā, vajadzības gadījumā izmantojot rezerves barošanas ieejas. Pievienojiet tīkla ierīces Gigabit PoE portiem un SFP/SFP+ augšupsaitēm atbilstoši joslas platuma vajadzībām; uzstādiet saderīgus SFP/SFP+ raiduztvērējus nepieciešamajiem šķiedru attālumiem vai ātrumiem. Konfigurējiet VLAN, 3. līmeņa maršrutus vai OSPFv2, izmantojot IPv4/IPv6 pārvaldības GUI vai CLI, iespējojiet PoE grafiku un Alive Check, lai pārvaldītu barotās ierīces, un iestatiet drošības funkcijas (802.1X, ACL, SNMPv3, RADIUS/TACACS+), lai kontrolētu piekļuvi un uzraudzību. Izmantojiet GUI ONVIF atklāšanas rīku, lai atrastu kameras un, ja nepieciešams, piemērotu PoE pārstartēšanu vai plānošanu.

Ieteikumi

Lai nodrošinātu stabilu ilgtermiņa darbību rūpnieciskos apstākļos, izmantojiet kvalitatīvus SFP/SFP+ raiduztvērējus, kas atbilst jūsu šķiedras tipam, iespējojiet ERPS vai MSTP gredzena topoloģijām un konfigurējiet PoE plānošanu un periodisku jaudas pārstrādi kamerām vai AP, lai samazinātu avārijas. Lietojiet SNMPv3 un drošus pārvaldības protokolus (SSHv2/TLS) un integrējiet Modbus TCP vietās, kur nepieciešama SCADA/HMI uzraudzība.
