Pārvaldīts slēdzis PLANET IP30 rūpnieciskais L3 8 portu

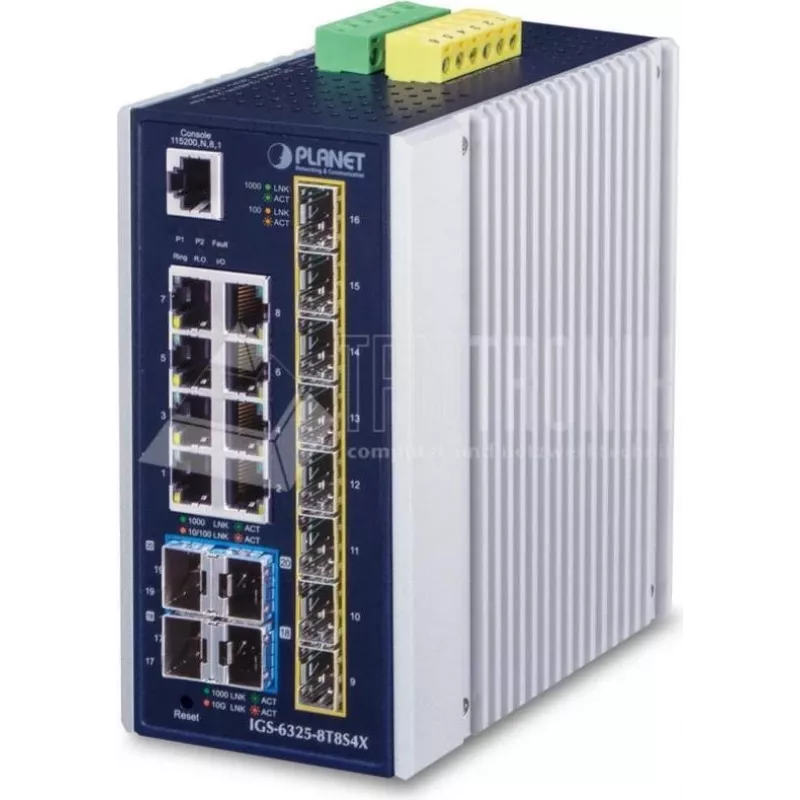

PLANET IGS-6325-8T8S4X ir rūpniecisks IP30 metāla korpusā ievietots 3. līmeņa pārvaldīts slēdzis, kas nodrošina 8 gigabitu vara RJ-45 portus, 8 papildu 100/1000/2500BASE-X SFP šķiedras portus un 4 10GBASE-SR/LR SFP+ portus. Paredzēts skarbām vidēm, tas atbalsta nebloķējošu komutāciju ar līdz pat 136 Gbps komutācijas jaudu, darbojoties no -40 līdz 75 °C, un piedāvā elastīgas 10 Gbps augšupsaites iespējas savienošanai ar lielas ietilpības serveriem vai rūpniecisko mugurkaulu.

Priekšrocības

Slēdzis nodrošina ātrdarbīgu, zema aiztures caurlaidspēju ar trīs ātrumu SFP/SFP+ atbalstu un uzticamām 2. un 3. līmeņa funkcijām, tostarp IPv4/IPv6 statisko maršrutēšanu un OSPFv2. Tas ietver rūpnieciskas uzticamības funkcijas, piemēram, liekus barošanas avotus, DIN sliedes montāžu, ātru gredzena atjaunošanu (G.8032 ERPS), MSTP, visaptverošu drošību (SSHv2, TLS/SSL, ACL, 802.1X) un notikumu/SMTP/SNMP slazdu trauksmes. Iebūvētais Modbus TCP un IEEE 1588 atbalsts nodrošina integrāciju ar rūpnīcas automatizāciju un precīzu laika sinhronizāciju telekomunikāciju lietojumiem.

Piemērots

• Rūpnieciskiem Ethernet tīkliem un rūpnīcas automatizācijai
• Telekomunikāciju un operatoru Ethernet agregācijai
• Datu centru augšupsaitēm un savienojumiem ar lielas ietilpības serveriem
• SCADA/HMI integrācijai, izmantojot Modbus TCP

Galvenās specifikācijas

• Modelis: PLANET IGS-6325-8T8S4X (IP30)
• Porti: 8 × 10/100/1000BASE-T RJ-45, 8 × 100/1000/2500BASE-X SFP, 4 × 10GBASE-SR/LR SFP+
• Komutācijas jauda: 136 Gbps nebloķējoša
• Darba temperatūra: no -40 līdz 75 °C
• Barošana: divi līdzstrāvas 12–48 V un maiņstrāvas 24 V (liekas ieejas)
• 3. līmenis: IPv4/IPv6 statiskā maršrutēšana, OSPFv2
• Drošība: SSHv2, TLS/SSL, ACL (L2–L4), DHCP snooping, IP Source Guard, Dynamic ARP Inspection, 802.1X
• Pārvaldība: Web GUI, konsole, Telnet, SNMPv3
• Standarti: IEEE 802.1Q, 802.1D/s, 802.1p, 802.3ad, 802.3ae, IEEE 1588
• Svars: 1,25 kg

Kā lietot

Uzmontējiet slēdzi uz DIN sliedes vai sienas kronšteina un pievienojiet liekos barošanas avotus (līdzstrāvas 12–48 V un/vai maiņstrāvas 24 V). Uzstādiet atbilstošus SFP/SFP+ raiduztvērējus atkarībā no nepieciešamā attāluma un ātruma, pēc tam pievienojiet vara ierīces RJ-45 portiem. Izmantojiet Web GUI, konsoli vai SNMPv3 sākotnējai konfigurācijai: iestatiet VLAN, 3. līmeņa saskarnes un maršrutēšanu (statisko vai OSPFv2), konfigurējiet gredzena aizsardzību (G.8032) vai MSTP dublēšanai, un iespējojiet drošības funkcijas, piemēram, ACL, SSHv2/TLS un DHCP snooping. Konfigurējiet Modbus TCP, ja nepieciešama integrācija ar SCADA/HMI, un iespējojiet notikumu/SMTP/SNMP slazdus un DI/DO kartēšanu ārējām trauksmēm.

Ieteikumi

Lai nodrošinātu uzticamu darbību rūpnieciskos izvietojumos, izmantojiet liekās barošanas ieejas, izvēlieties SFP/SFP+ raiduztvērējus, kas saderīgi ar nepieciešamo savienojuma attālumu, un iestatiet gredzena aizsardzību vai MSTP, lai nodrošinātu mazāk nekā 50 ms (parasti ~10 ms) atjaunošanas laiku kritiskajiem savienojumiem. Regulāri iespējojiet SNMPv3 vai SSH/TLS drošai attālinātai pārvaldībai un aktivizējiet DHCP snooping un Dynamic ARP Inspection, lai aizsargātos pret IP viltošanu.
