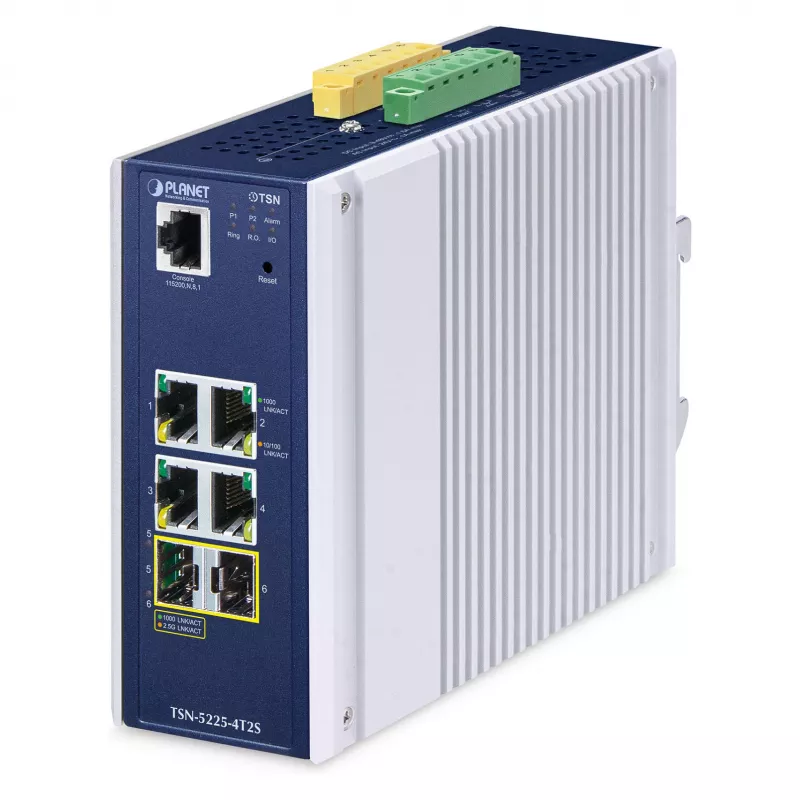

Pārvaldīts slēdzis PLANET TSN-5225-4T2S L2+ Gigabit Ethernet 4 porti

PLANET TSN-5225-4T2S ir rūpnieciskas klases pārvaldīts 2. slāņa+ TSN (laikjoslas tīklošanas) Ethernet slēdzis ar 4 10/100/1000BASE-T RJ45 portiem un 2 1G/2.5G SFP slotiem IP30 metāla korpusā. Izstrādāts skarbām vidēm, tas atbalsta IEEE 1588v2 PTP aparatūras laikspiedolu un vairākus TSN standartus, lai garantētu zema latentuma, prioritizētu laikjoslas jutīgas datplūsmas piegādi rūpnīcu un telekomunikāciju tīklos. Slēdzis darbojas no -40 līdz 75 °C, atbalsta DIN sliedes vai sienas stiprinājumu un pieņem 9–48 V līdzstrāvas ieeju elastīgai rūpnieciskai izvietošanai.

Priekšrocības

TSN-5225-4T2S nodrošina deterministisku reāllaika komunikāciju, izmantojot TSN funkcijas (IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB) apvienojumā ar IEEE 1588 PTP aparatūras laika sinhronizāciju. Tas ietver lieko gredzena aizsardzību (ITU-T G.8032 ERPS), MSTP, visaptverošu 2.–4. slāņa QoS un ACL, Modbus TCP integrāciju SCADA/HMI sistēmām, IPv4/IPv6 dubulto steku un SFP DDM diagnostiku. Tiek atbalstītas kiberdrošības funkcijas, piemēram, SSHv2, TLSv1.2, SNMPv3 un 802.1X, savukārt digitālā ieeja/izvade, trauksme un SMTP/SNMP slazdu brīdinājumi ļauj veikt ārēju uzraudzību un ātru bojājumu identificēšanu.

Piemērots

• Rūpnieciskajai automatizācijai un rūpnīcu grīdu tīkliem
• Telekomunikāciju un nesēja Ethernet sinhronizācijai (PTP/Sync-E) un 5G malas atpakaļsavienojumam
• Video straumēšanai (4K/8K), VR/AR un citiem zema latentuma multivides pakalpojumiem
• SCADA, HMI un citām OT sistēmām, kurām nepieciešama Modbus TCP integrācija
• Vidēm, kur nepieciešama lieka gredzena/topoloģija ar ātru atjaunošanu

Galvenās specifikācijas

• Porti: 4 × 10/100/1000BASE-T RJ45, 2 × 1G/2.5G SFP sloti (trīskārša ātruma savietojami)
• Slānis: Pārvaldīts 2. slānis+ ar IPv4/IPv6 programmatūras VLAN maršrutēšanu
• Komutācijas jauda: 18 Gbit/s; MAC tabula: 8000 ierakstu
• Laika sinhronizācija: IEEE 1588v2 PTP ar aparatūras laikspiedolu; atbalsta robežpulksteni, E2E un P2P caurspīdīgo pulksteni
• TSN atbalsts: IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB
• Dublēšana un atjaunošana: ITU-T G.8032 ERPS, MSTP; saites atjaunošana līdz 10 ms gredzenā
• Drošība: SSHv2, TLSv1.2, SNMPv3, ACL (L2–L4), 802.1X, DHCP noklausīšanās, IP avota aizsardzība, DAI
• Pārvaldība: Web GUI, konsole, Telnet, SNMP (v3)
• Vide un barošana: -40 līdz 75 °C darba temperatūra, IP30 metāla korpuss, DIN sliedes vai sienas stiprinājums, 9–48 V līdzstrāvas ieeja
• Fizikāli: Svars ~0,986 kg; krāsas: zila / alumīnija

Lietošana

Uzstādiet TSN-5225-4T2S uz DIN sliedes vai piestipriniet pie sienas atbilstošā skapī. Pievienojiet Gigabit vara portus saviem LAN ierīcēm un ievietojiet piemērotus SFP raiduztvērējus SFP slotos, lai paplašinātu optiskās saites pēc nepieciešamības. Konfigurējiet laika sinhronizāciju un TSN grafikus, izmantojot Web GUI vai SNMP, iestatiet VLAN un QoS politikas datplūsmas prioritizēšanai un iespējojiet drošības funkcijas, piemēram, SSH/TLS un 802.1X. Izmantojiet Modbus TCP integrācijai ar SCADA/HMI sistēmām un konfigurējiet SMTP/SNMP slazdus un digitālās I/O, lai saņemtu trauksmes no lauka.

Ieteikumi

Deterministiskai veiktspējai nodrošiniet TSN ieplānoto datplūsmu un IEEE 1588 PTP atbilstoši ierīču lomām un tīkla topoloģijai; izmantojiet lieku gredzenu vai MSTP kritiskajiem ceļiem un izvietojiet piemērotus SFP raiduztvērējus (daudzmodu vai vienmodu), lai atbilstu nepieciešamajam attālumam un ātrumam. Regulāri uzraugiet SFP DDM parametrus un iespējojiet SNMPv3 drošai attālinātai pārvaldībai.
