Patch Panel EFB Elektronik 37656.1

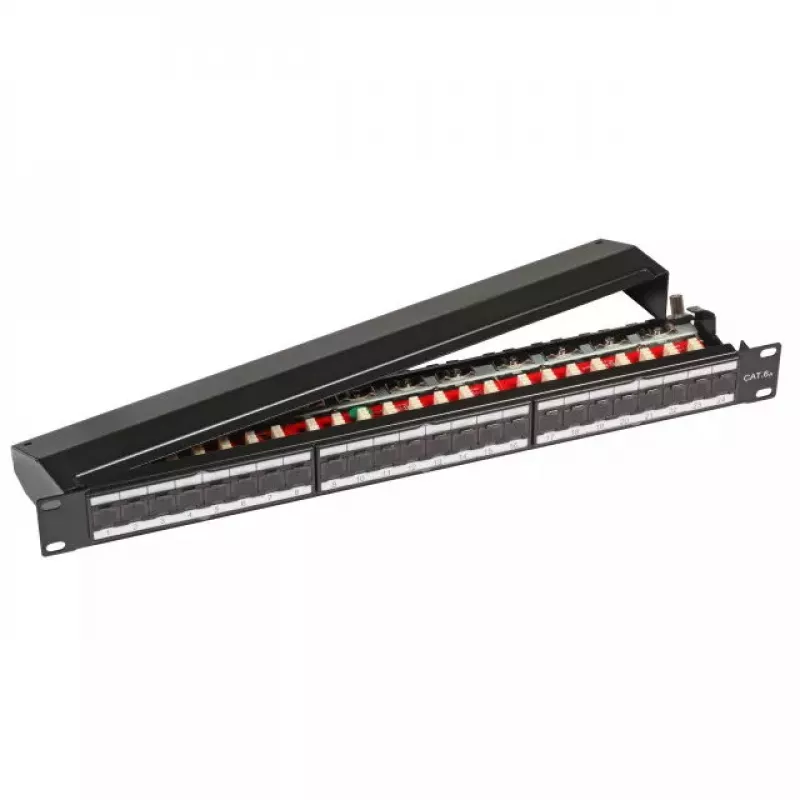

EFB Elektronik 37656.1 plāksterpanelis ir 1U statnē montējams panelis, kas nodrošina 24 pilnībā ekranētus RJ45 ligzdas strukturētai tīkla kabeļu sistēmai. Izgatavots ar metāla korpusu RAL9005 (melnā) un saderīgs ar Cat6a kabeļu tipiem, izmēri ir 482,6 mm (P) x 44,5 mm (A) x 109 mm (D), un tam ir 8 polu IDC spailes, kā arī TIA 568 A/B krāsu kodējums, lai nodrošinātu kārtīgu kabeļu galu apstrādi.

Priekšrocības

Šis plāksterpanelis piedāvā izturīgu metāla konstrukciju, kas piemērota profesionālām statņu instalācijām, pilnīgu ekranējumu visiem 24 RJ45 portiem, lai samazinātu elektromagnētiskos traucējumus, un standartizētus 8 polu IDC savienojumus ar TIA 568 A/B krāsu kodējumu, nodrošinot konsekventus un uzticamus savienojumus. Tā 1U formas faktors ir piemērots standarta 19 collu statņiem un atbilst Cat6a veiktspējas prasībām.

Piemērots

• Datu centru un serveru telpu statņu instalācijām
• Strukturētai kabeļu sistēmai biroju tīklos
• Cat6a tīkla izvēršanai, kur nepieciešami ekranēti savienojumi

Galvenās specifikācijas

• Ražotājs: EFB Elektronik
• Modelis: 37656.1
• Porti: 24 pilnībā ekranētas RJ45 ligzdas
• Saderība: Cat6a
• Savienojumu apdare: 8 polu IDC spailes, TIA 568 A/B krāsu kods
• Izmēri (P×A×D): 482,6 × 44,5 × 109 mm
• Produkta krāsa: Melna (RAL9005)
• Formas faktors: 1U statnē montējams

Lietošanas pamācība

Uzmontējiet plāksterpaneli standarta 19 collu statnē, izmantojot piemērotas statņu skrūves. Pievienojiet ienākošos ekranētos Cat6a kabeļus 8 polu IDC spailēm, ievērojot TIA 568 A vai B krāsu kodu atbilstoši jūsu instalācijas prasībām. Iespraudiet pārslēgšanās vadus priekšējās RJ45 ligzdās, lai savienotu iekārtas statnē ar strukturēto kabeļu sistēmu. Nodrošiniet ekrāna nepārtrauktību, pareizi iezemējot paneli un izmantojot ekranētus pārslēgšanās vadus, kur nepieciešams.

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet ekranētus Cat6a kabeļus un uzturiet pareizu statnes un plāksterpaneļa zemējumu. Konsekventi ievērojiet TIA 568 A/B vadu savienojumu shēmu visā instalācijā un pēc kabeļu galu apstrādes pārbaudiet katru portu ar piemērotu kabeļu testeri, lai pārbaudītu veiktspēju un ekranējuma integritāti.
